keerlus module lenz lk 200

[johan george]

Goeden morgen alle.
Ik heb een vraag over de lenz lk 200 ,en die luid als volgt.
Als ik de module  aansluit op de ingang met digitalenstroom,20 v,is het dan ook zo dat de uitgaande uitgang ook 20 v moet leveren
Zo ja dan is de mijne kapot , dze uitgang meet maar 6v
 grt johan

[Ronald Halma]

Hoezo dan? Doet t ding aangesloten op je baan / keerlus?

[johan george]

Precies wat ik omschrijf .
aangesloten onder de baan van rijstroom naar module en vervolgens naar mijn brug van de  draaischijf die voledig is geisoleerd

[VAM65]

Als je het idd zo hebt aangesloten zoals op bijvoorbeeld pagina 20, en je meet maar 6V, dan denk ik dat ie inderdaad kapot is.

https://www.lenz-elektronik.de/media/f9/70/59/1734002039/b_12200.pdf?ts=1734002039

[johan george]

BEETJE JAMMER ,
 :-XNIEUW UIT DE VERPAKING

[VAM65]

Dan zit er nog garantie op. Of heb je hem misschien per ongeluk eerst anders aangesloten waardoor ie stuk is gegaan?

[johan george]

nee niet meer dan wat ik vertel
punt is dat ikweer de stad uitmoet om hm om te ruilen
en daar bij kan je hm verkeerdaansluiten waardoor hij gelijk stuk is.

[Ronald Halma]

Precies wat ik omschrijf .
aangesloten onder de baan van rijstroom naar module en vervolgens naar mijn brug van de  draaischijf die voledig is geisoleerd

Nee, je schrijft:

Als ik de module  aansluit op de ingang met digitalenstroom

Dat zegt niks over hoe je hem verder aangesloten hebt. Die dingen gaan nooit stuk dus wss toch ergens iets niet goed gedaan?

:-XNIEUW UIT DE VERPAKING

Garantie, doet Lenz dan niet moeilijk over.

[johan george]

OK ronald
 voor de rest rijd schakelt alles hier.
heb zelf ht vermoeden dat ht een maandag morgen product is.
maar ging al twijffelen aan mijzelf.
 mijn dank isgroot

[bask185]

Hoe heb je de uitgang precies gemeten? Je kan niet zomaar een multimeter aansluiten en uitlezen.

[johan george]

want ?

[johan george]

Ik kan de inkomende  bedrading gewoon meten bij de stroomverdeler ,
en als ik 2 draden op de uitgang zet kan ik toch meten wat eruit komt?

[Ronald69]

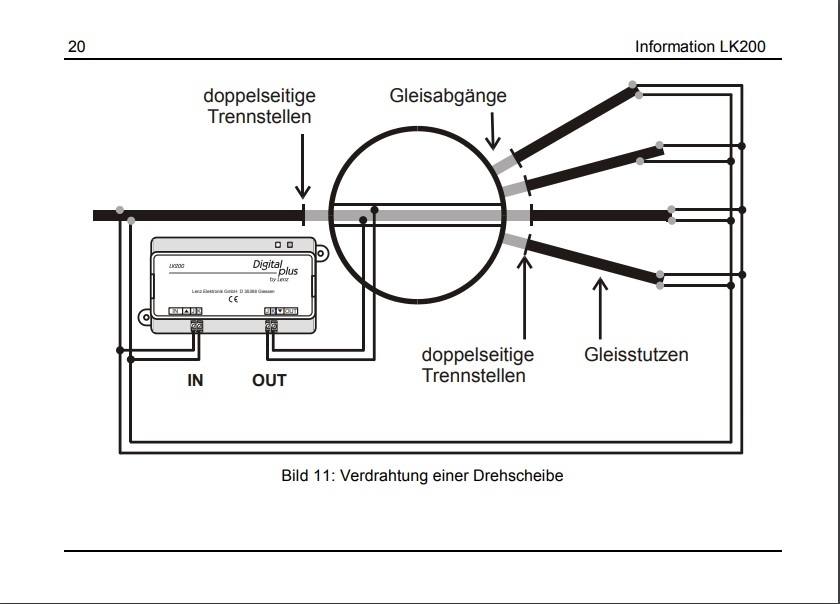

Dus heb je hem zo aangesloten?

[maartenvdb]

heb zelf ht vermoeden dat ht een maandag morgen product is.

Kan uiteraard, maar dat zou wel groot toeval zijn.  Als importeur/distributeur van Lenz heb ik er honderden (ik schat beduidend meer dan 500) van verkocht, waarbij ooit langer geleden 1 keer een LK200 retour gekomen is, waarbij de winkelier duidelijk aangaf dat die kapot was voor uitlevering. Dat heb ik toen ook als zodanig geaccepteerd (betrouwbare winkelier).

Belangrijkste oorzaak van defect is meestal het verkeerd aansluiten van de voeding (centrale), dus op de uitgang ipv op de ingang,  of het gebruik van een gewone wisselspanning.  Maar dat laatste kan ik niet controleren.
Een derde minder vaak voorkomende oorzaak is een permanente, dus langdurige kortsluiting op de uitgang, terwijl de centrale niet (op tijd) afschakelt.
Een vierde ook minder voorkomende oorzaak is het aansluiten op bijvoorbeeld een te kort keerlusbaanvak, waardoor de LK200 in een voortdurende omschakelmodus komt, dus ene kant om, andere kant om, om, om, om  etc.

Mijn niet zo verwonderlijke analyse:  uitgang is defect, dwz 1 of 2  van de Mosfets (?) of Opamp's (?) van de uitgang.
Remedie: opsturen naar Lenz (Duitsland of via winkelier/importeur ivm  garantie).
Kom je daar niet goed mee weg ivm kosten kun je hem (binnen Nederland) ook naar mij opsturen, maar dan vervalt wel je garantie.
Service van Lenz is meestal perfect:  je krijgt gewoon een nieuwe, repareren is voor hen veel te duur. Maar ja, porto

[maartenvdb]

Ik kan de inkomende  bedrading gewoon meten bij de stroomverdeler ,
en als ik 2 draden op de uitgang zet kan ik toch meten wat eruit komt?

Ja, klopt.  De door de meter aangeven waardes zijn weliswaar niet geheel correct, maar zeker in vergelijk met elkaar goed bruikbaar. De ingangs- en uitgangsspanning dienen nagenoeg hetzelfde resultaat op de meter te geven.
