NS2900-serie / Staatsmijnen SM 150-serie (H0)

[Lambert]

Volgens mij is dat model ongeveer 17cm lang wat overeenkomt met bijna 14,5 meter in het echt.
Dus dat model zou wel 1:87 moeten zijn. Bij RD-Hobby staat ie ook gewoon onder de H0 categorie.

Ik hoop dat RD-Hobby uitsluitsel kan geven.

[Pauldg]

Dat zou bedrijfseconomisch wel bizar zijn om met een Amerikaanse afzetmarkt in OO te gaan produceren ipv HO

[mamory]

Daar heb je ook weer een punt Paul.

Hoe dan ook.......ik ben voorzichtig begonnen aan het tekenen van het chassis van de lok. En in parallel ben ik eens gaan zoeken naar de verschillende materialen die gebruikt worden voor 3d printen. Zowaar.....ik heb een (meerdere) firma('s) gevonden die ook in metaal 3d printen, o.a. aluminium.......dat is denk ik de moeite waard om eens verder te onderzoeken.... mocht ik tot een bruikbare tekening van het chassis komen.

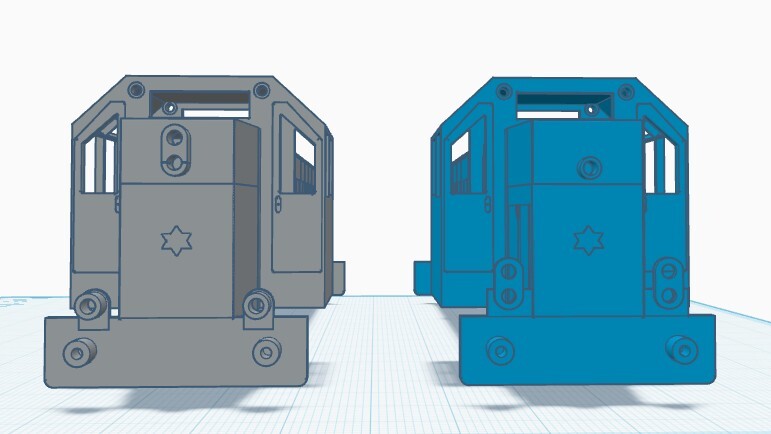

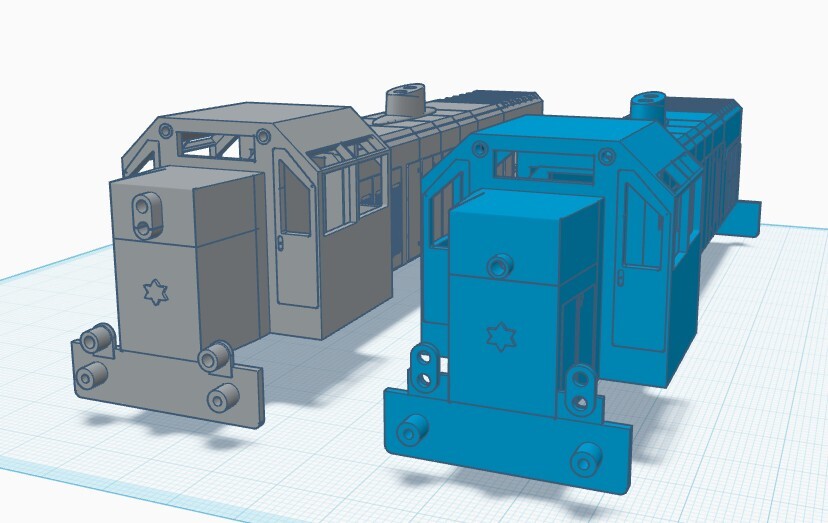

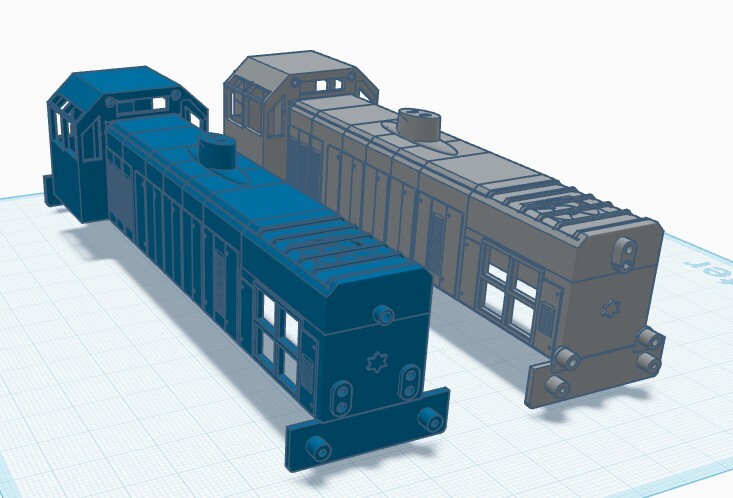

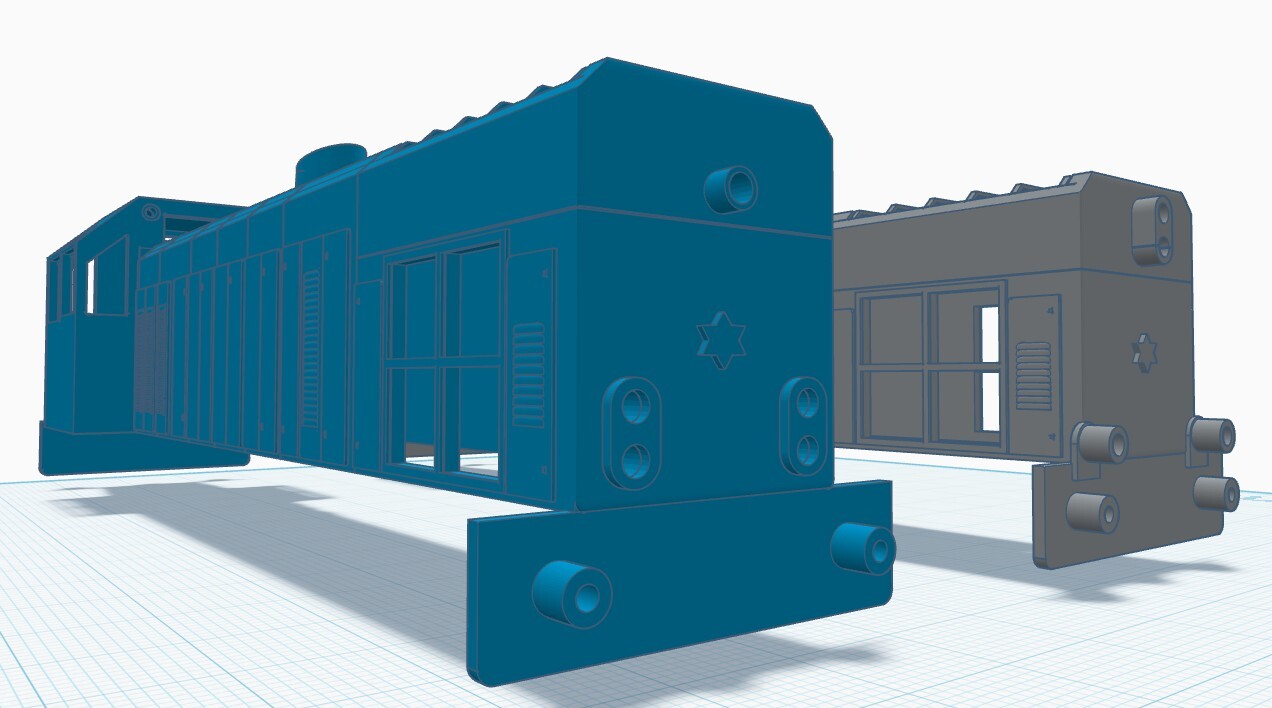

Maar voor nu...... even een kleine update... kon het niet laten....... de NS versie en de SM versie gebroederlijk naast elkaar:



Wordt vervolgd.

[Tedo]

Lekker bezig! Als dit je eerste stappen zijn op het gebied van 3D dan ziet het er bovengemiddeld goed uit. Aan een Frateschi G12 heb je afgezien van de motor met cardans niet zo heel veel. Dat is ook het enige wat ik uiteindelijk heb kunnen gebruiken voor mijn 2900 (nog handwerk, geen 3D).

[mamory]

Hoi Tedo,

En die ziet er ook al helemaal top uit  .
Ik wou dat ik al zover was..... maar goed..... geduld is een schone zaak..... zegt men.

[Pauldg]

Over de schaalverwarring: ik las op verschillende plekken dit: 'Frateschi model trains are HO scale (1:87) and run on OO/HO gauge track'.

Als het daar vandaan komt dan kan je gerust zijn. OO track is gewoon 16,5mm. Het zijn gewoon modellen in 1:87

[mamory]

Ik ben vandaag alweer iets verder gekomen.....

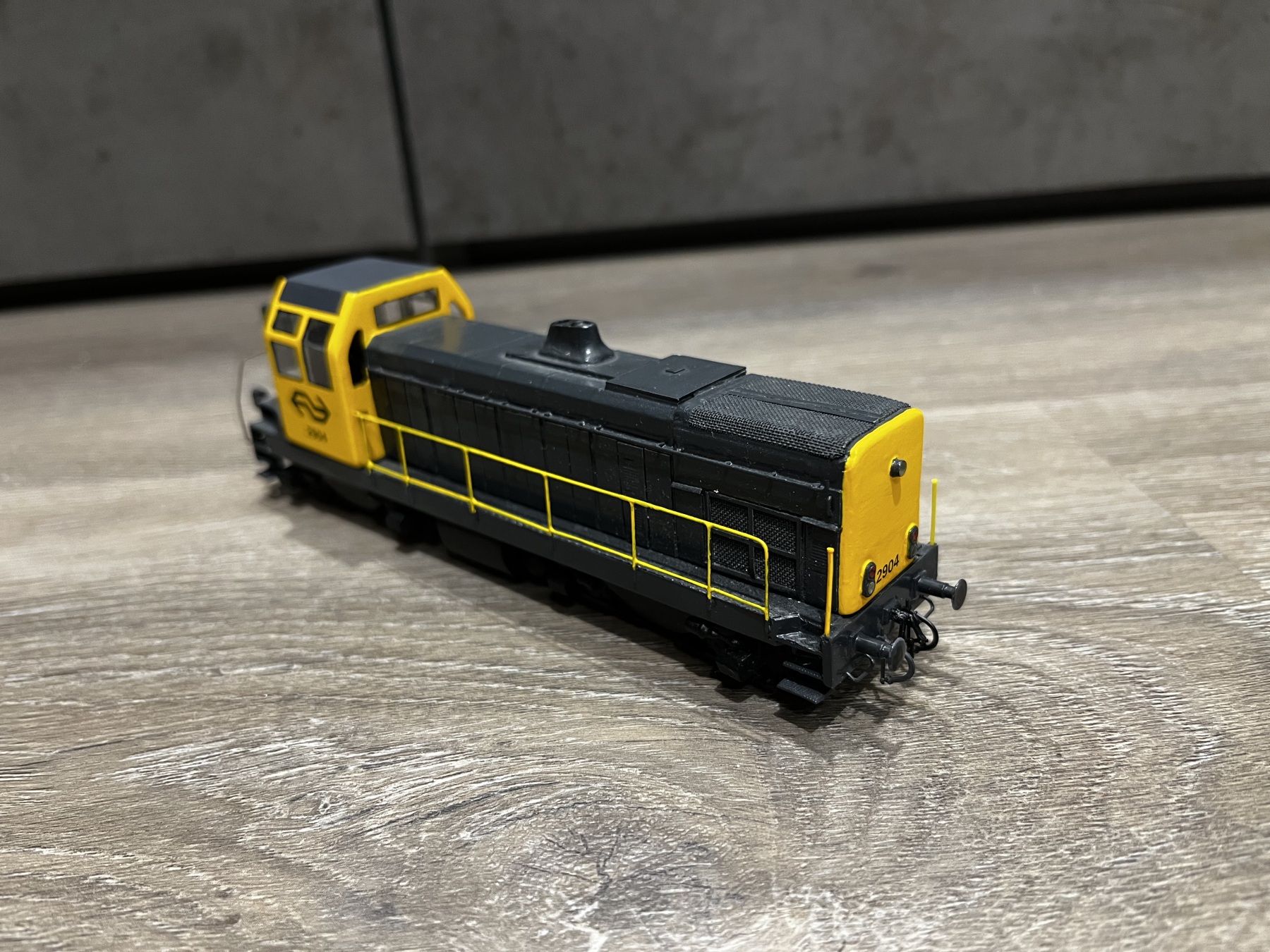

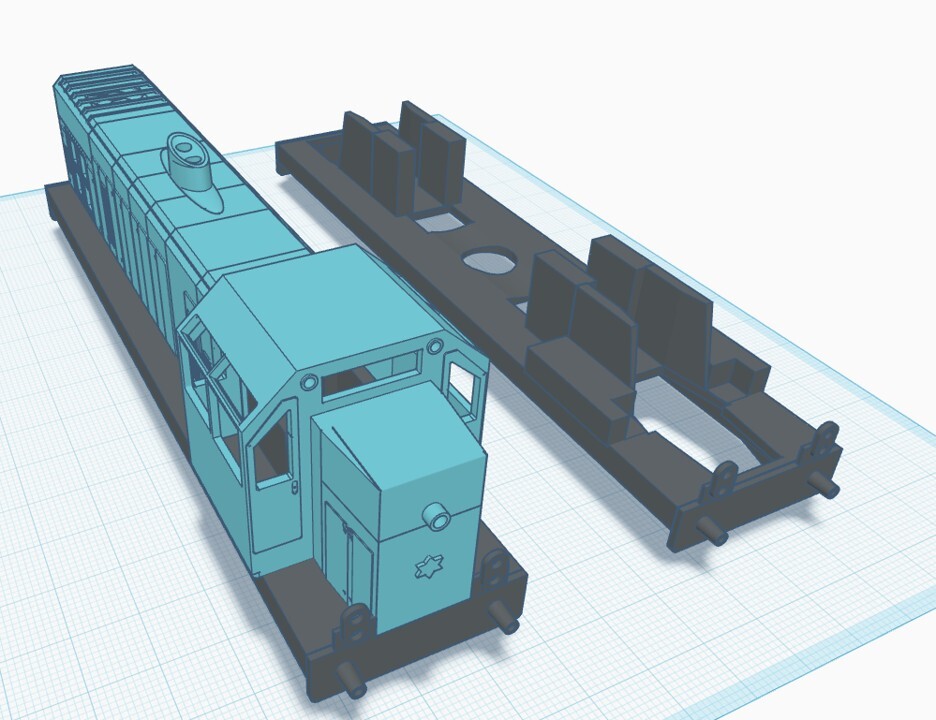

Niet alleen wat 'fine tuning' van de kappen maar ook wat betreft chassis. Ik heb me gebaseerd op een NS2200 chassis als voorbeeld.
Binnenkort eerst wat PLA of Resin proefprints (laten) maken om een en ander te passen.......en als het goed is/gaat......

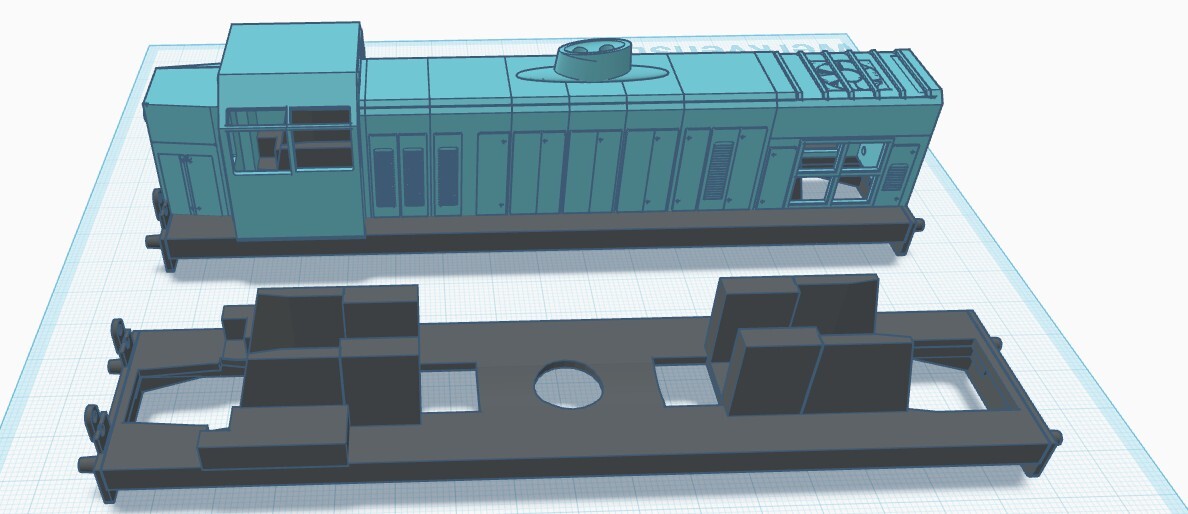

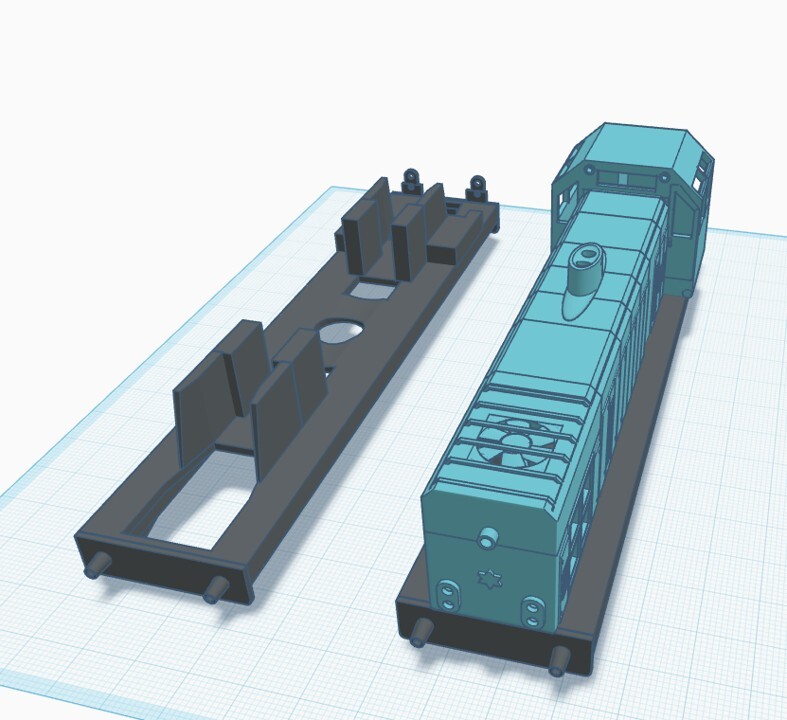

De NS2900 serie:

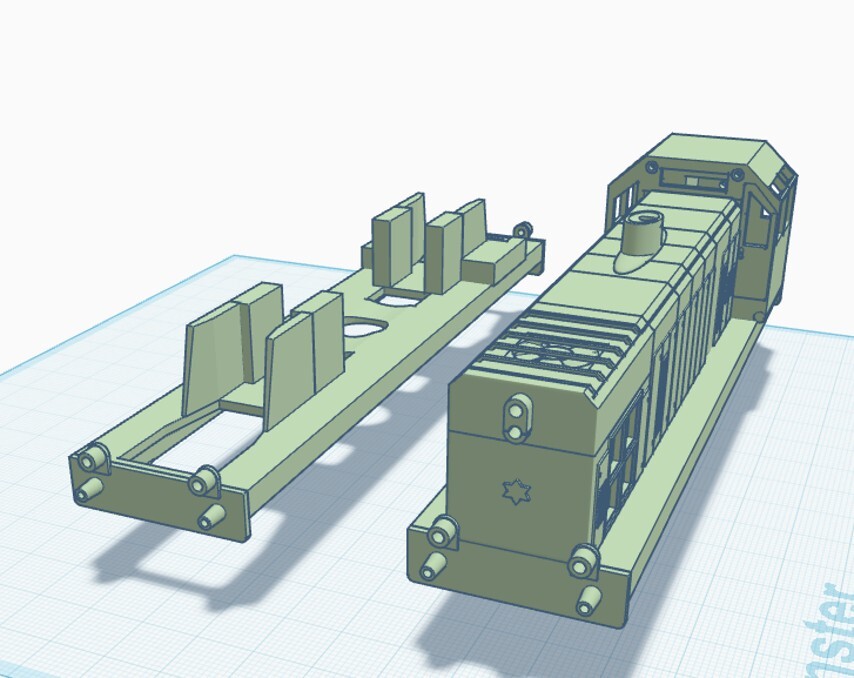

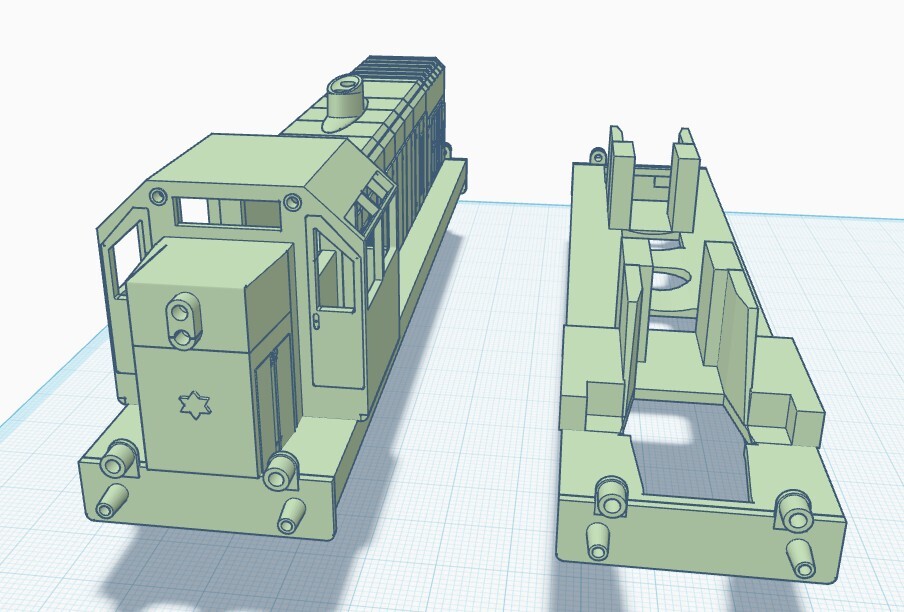

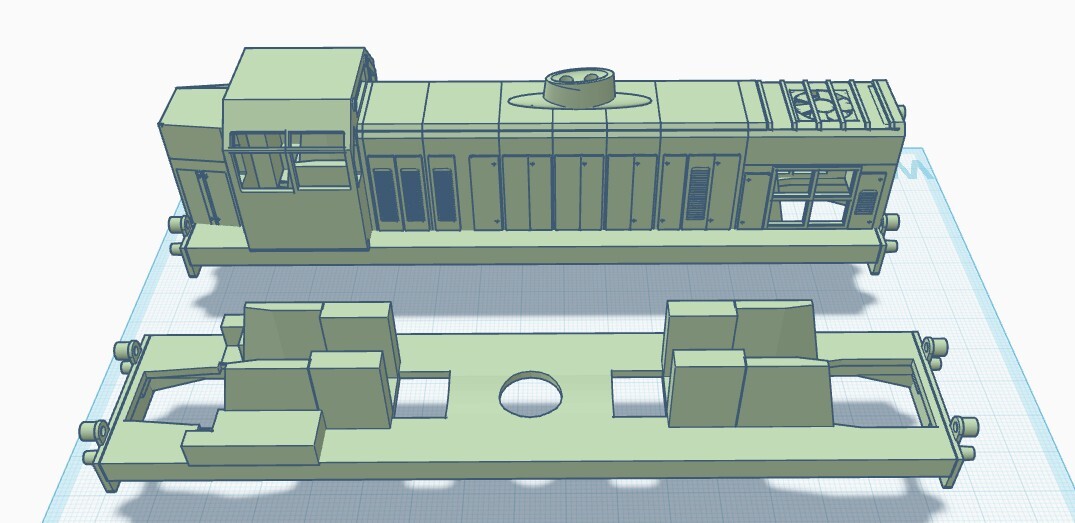

en het broertje, de SM150 serie:






Ik ben er niet ontevreden over

[Oosterspoor]

Echt geweldig dit

[Lolke Bijlsma]

De Frateschi modellen zijn niet op schaal. De kap is duidelijk veel te groot en daar komt de opmerking over 1:76 vandaan.

Ik heb er vroeger ook eentje, met het idee om er een Noorse G12 van te maken maar uiteindelijk heb ik een NMJ Superline G12 kunnen kopen en heb ik de Frateschi op eBay gezet.

Het model reed best wel goed, vergelijkbaar met een bluebox Athearn model.

Lolke

[Floris Dilz]

Heb in de tussentijd al op meerdere plekken gelezen dat deze modellen OO scale zijn (1:76) ipv HO

Hmmmm......

frateschi is in principe gewoon 1:87. heb dr hier een loc van staan, maar das niet de g12 maar n soort braziliaanse u-boat die aardig overeenkomt met een van athearn. Vraag is misschien meer of de ene g12 de andere is, als ze voor verschillende omgrenzingsprofielen gebouwd zijn in t echt krijg je natuurlijk gedonder.

[RobVille]

Leuk projectje. Zag en hoorde deze locomotieven altijd vlak naast ons huis voorbij denderen. Zelf vond ik dit mooie diesels met diverse kleuren.





Rob

[mamory]

Ja..... mooie foto's...... in het boek "Diesellocomotieven - Spoorwegbedrijf van de Staatsmijnen in Limburg" van Dr. G.L. Schut staan er ook nog een paar mooie.

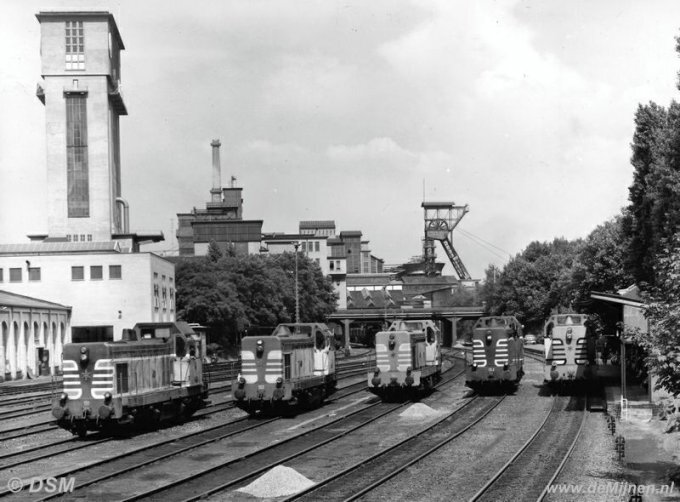

Vooral 1 foto, genomen in 1970 bij de Staatsmijn Emma, waarop alle 5 de loc's naast elkaar staan.
Deze (maar dan in kleur):


(Bron: https://www.demijnen.nl/collectie/foto/vijf-locomotieven-op-het-terrein-van-de-staatsmijn-emma/all)

Voortgang van de ontwerpen:

Vandaag details aangebracht in beide modellen..... en wat fouten eruit gepoetst (o.a. buffers stonden te ver uit elkaar)......had niet overal goed opgelet met het ingeven van de maten

Maar....... zo ziet het er nu uit:

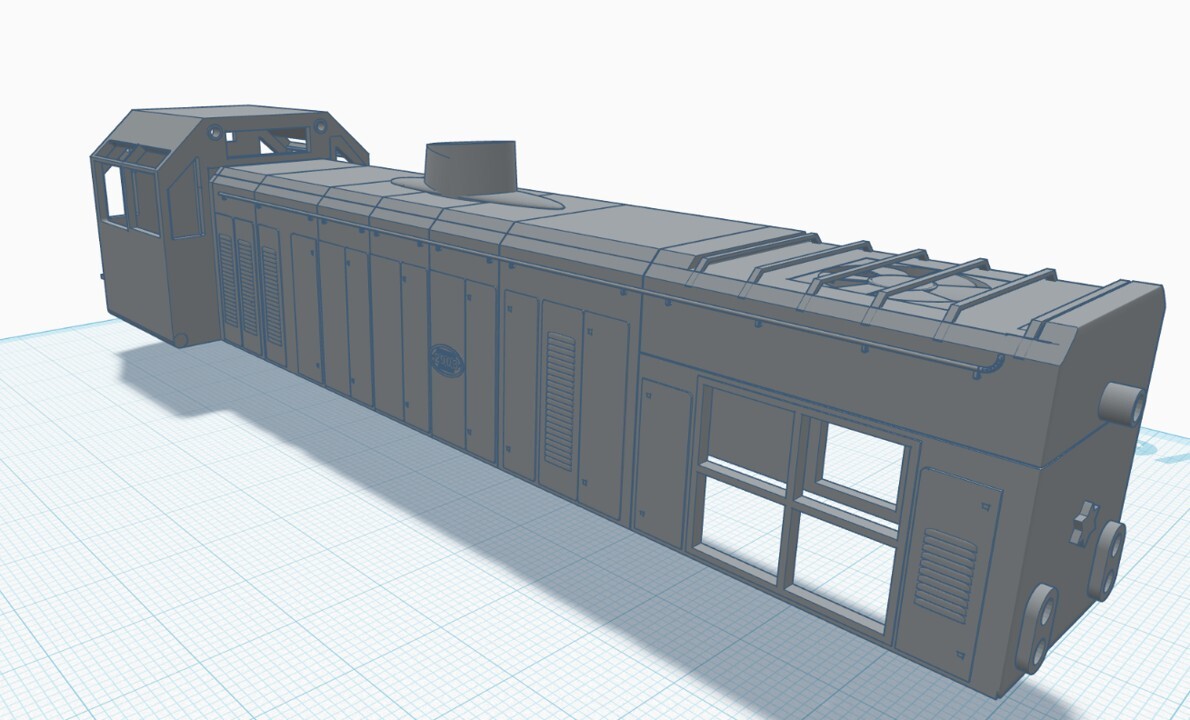

De NS2903 (daar heb ik voor gekozen):

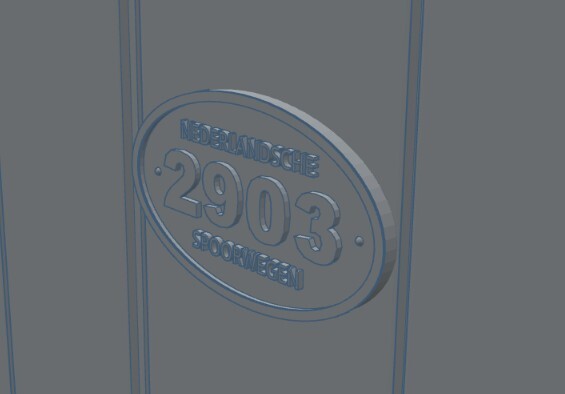

En ja....... de tekst "Nederlandsche Spoorwegen" hoort met de ronding van het schild mee te buigen, maar dat lukt me (nog) niet met het programma. (Mij stoort het eerlijk gezegd niet)

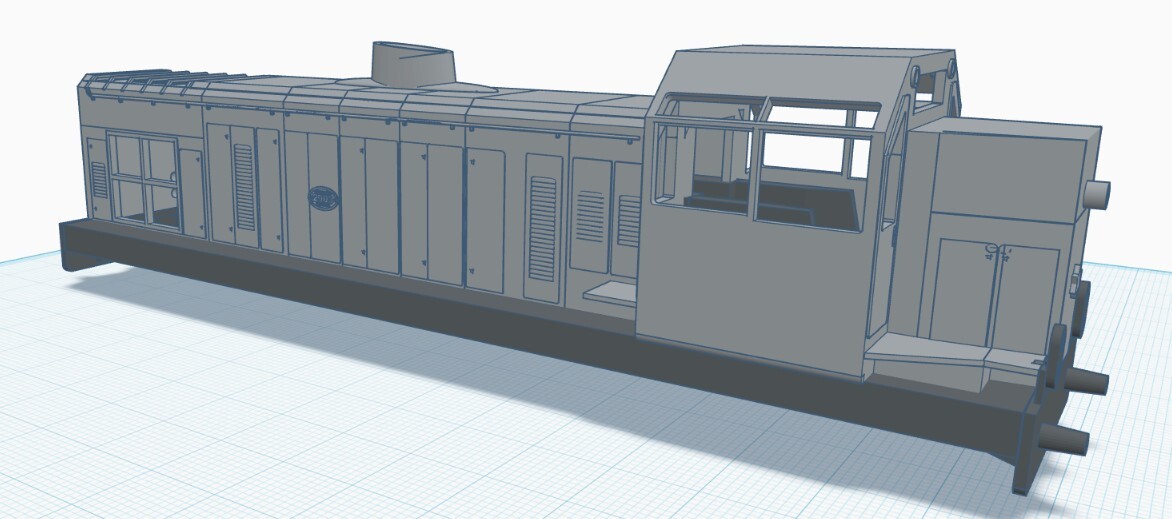

En het totaal plaatje (Kap + Chassis) voor de NS2903:

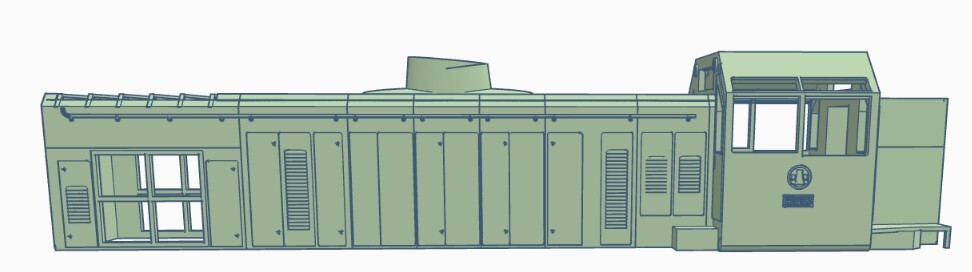

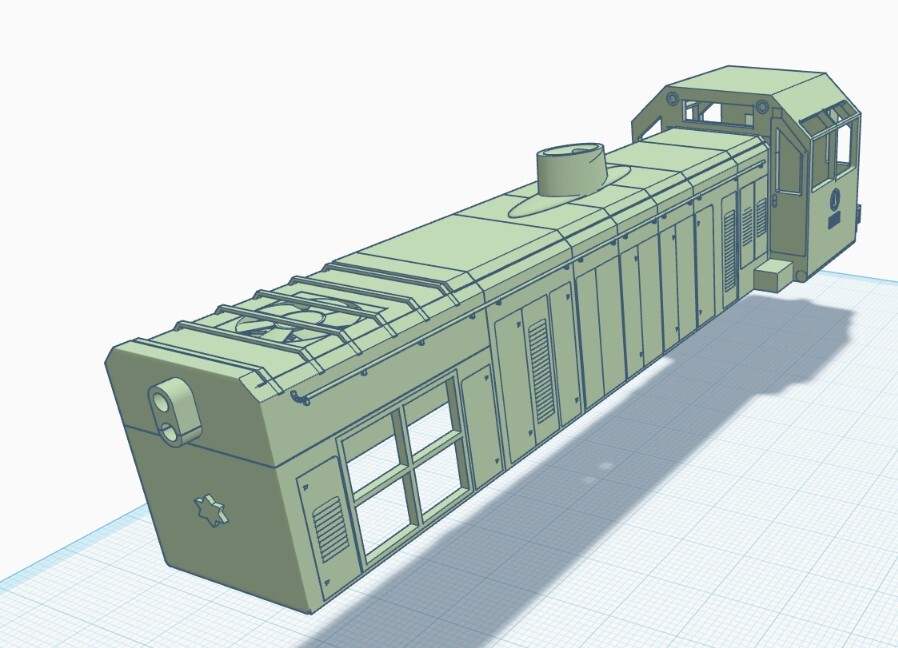

En de SM154 om mee te beginnen:

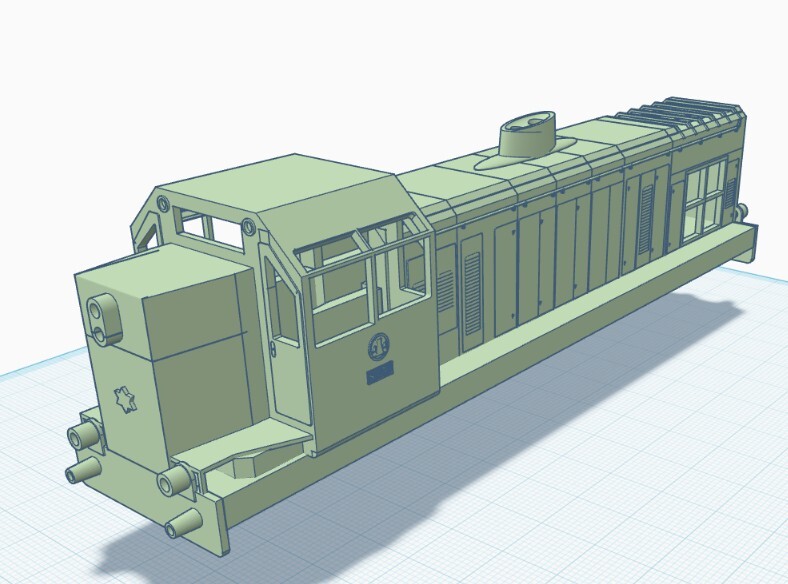

Ach.... en waarom niet.....ook hiervan nog eens het geheel, de kap op het chassis:


En dan ga ik nu eens kijken of ik de draaistellen getekend krijg.

[mamory]

En naar ik nu net vaststel:

Volgens de boeken die ik geraadpleegd heb, en volgens eerder vermelding door anderen in dit draadje, is de as afstand 2440 mm wat in h0 neer komt op 28,05mm.

Mijn idee was het om een Roco 2200 wielstel te nemen als voorbeeld en dit aan te passen, maar wat blijkt....... in de Roco 2200-den zitten de assen op ca. 28,3 mm van elkaar..... perfect dus....scheelt me een hoop werk......alleen even andere sides maken die ik kan gebruiken en dan is dat stukje ook klaar.....

De aandrijving (motor met vliegwiel en cardan asjes) die neem ik ook van de 2200.....mogelijk dat ik langere cardan asjes nodig heb.... maar dat zie ik wel)..... en ik maak ze als het kan, aangedreven op beide wielstellen.

More to come.

[nighttrain1]

Deze loc staat al zó lang op mijn verlanglijstje….
Dè mooiste diesel die NS ooit gehad heeft!

Succes met ontwerpen!

[mamory]

Dank je wel. De proef prints zijn onderweg, dus hopelijk snel iets fysieks om hier te tonen.
En als alles past, dan snel wat donor 2200-den scoren zodat de boel ook kan gaan rijden.

Gr.
