Auteur Topic: (Standaard) Weerstandjes Digikeijs Seinen DR701 en DR711  (gelezen 2549 keer)

Michiel 80

  • Offline Offline
  • Berichten: 776
(Standaard) Weerstandjes Digikeijs Seinen DR701 en DR711
« Gepost op: 21 November 2024, 14:22:10 »
Beste mensen,

Helaas kan ik het nergens terug vinden....

Wat voor een weerstand zit er aan de zwarte draad van het dwergsein DR701? Helaas heb ik twee seinen, waarbij die weerstand onherstelbaar beschadigd is... vandaar ;-)

En als ik toch bezig ben: welke weerstanden zijn gebruikt voor het hoofdsein?

Dank en groet,

Michiel

AlbertW

  • Offline Offline
  • Berichten: 68
Re: (Standaard) Weerstandjes Digikeijs Seinen DR701 en DR711
« Reactie #1 Gepost op: 21 November 2024, 22:31:13 »
Voor de dwergseinen weet ik zo niet, staat ook niet in de handleiding. Voor de hoofdseinen staat dit in de gebruiksaanwijzing.

Verstuurd vanaf mijn SM-A546B met Tapatalk


Klaas Zondervan

  • Offline Offline
  • Berichten: 26608
    • Pagina van klaas
Re: (Standaard) Weerstandjes Digikeijs Seinen DR701 en DR711
« Reactie #2 Gepost op: 21 November 2024, 23:03:48 »
Bij het dwergsein hebben ze gekozen voor een gemeenschappelijke weerstand.
Waarom ze bij het hoofdsein twee verschillende waardes hebben gekozen is me niet duidelijk. Misschien zitten daar andere leds in?

Ik weet ook niet welke waarde de weerstand van het dwergsein heeft. Maar je zou het gewoon kunnen proberen. Begin met 10k, dat is een veilige waarde. Bekijk dan of de lichtsterkte je bevalt. Zo niet, kies een andere waarde.
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

bask185

  • Online Online
  • Berichten: 4962
Re: (Standaard) Weerstandjes Digikeijs Seinen DR701 en DR711
« Reactie #3 Gepost op: 21 November 2024, 23:09:00 »
Die groene rakkers hebben vaak veel meer weerstand nodig dan die andere. Op de MSA hadden we me toch een sein, dat was net een groene laser wat er in zat. Daar wilde je niet recht in kijken  ::)
Train-Science.com
Train-Science github
It ain't rocket science ;-)

Michiel 80

  • Offline Offline
  • Berichten: 776
Re: (Standaard) Weerstandjes Digikeijs Seinen DR701 en DR711
« Reactie #4 Gepost op: 22 November 2024, 09:41:07 »
Dank voor de reacties!

bellejt

  • Offline Offline
  • Berichten: 2217
Re: (Standaard) Weerstandjes Digikeijs Seinen DR701 en DR711
« Reactie #5 Gepost op: 22 November 2024, 09:55:24 »
vind het ook nergens maar zou simpel die ene weerstand eruit halen en vervangen door een aparte weerstand per led.Kan je netjes de waarden aanpassen aan de lichtsterkte.
Greetings,salutations,groetjes,

Remunj

  • Offline Offline
  • Berichten: 8105
Re: (Standaard) Weerstandjes Digikeijs Seinen DR701 en DR711
« Reactie #6 Gepost op: 22 November 2024, 10:04:52 »
Wat voor een weerstand zit er aan de zwarte draad van het dwergsein DR701? Helaas heb ik twee seinen, waarbij die weerstand onherstelbaar beschadigd is... vandaar ;-)
Wat bedoel je met onherstelbaar beschadigd. Compleet uitgefikt ofzo?
Als je de krimpkous verwijderd, kan je dan de kleurringen niet meer herkennen?
Gr.
Eric

Michiel 80

  • Offline Offline
  • Berichten: 776
Re: (Standaard) Weerstandjes Digikeijs Seinen DR701 en DR711
« Reactie #7 Gepost op: 23 January 2025, 16:14:51 »

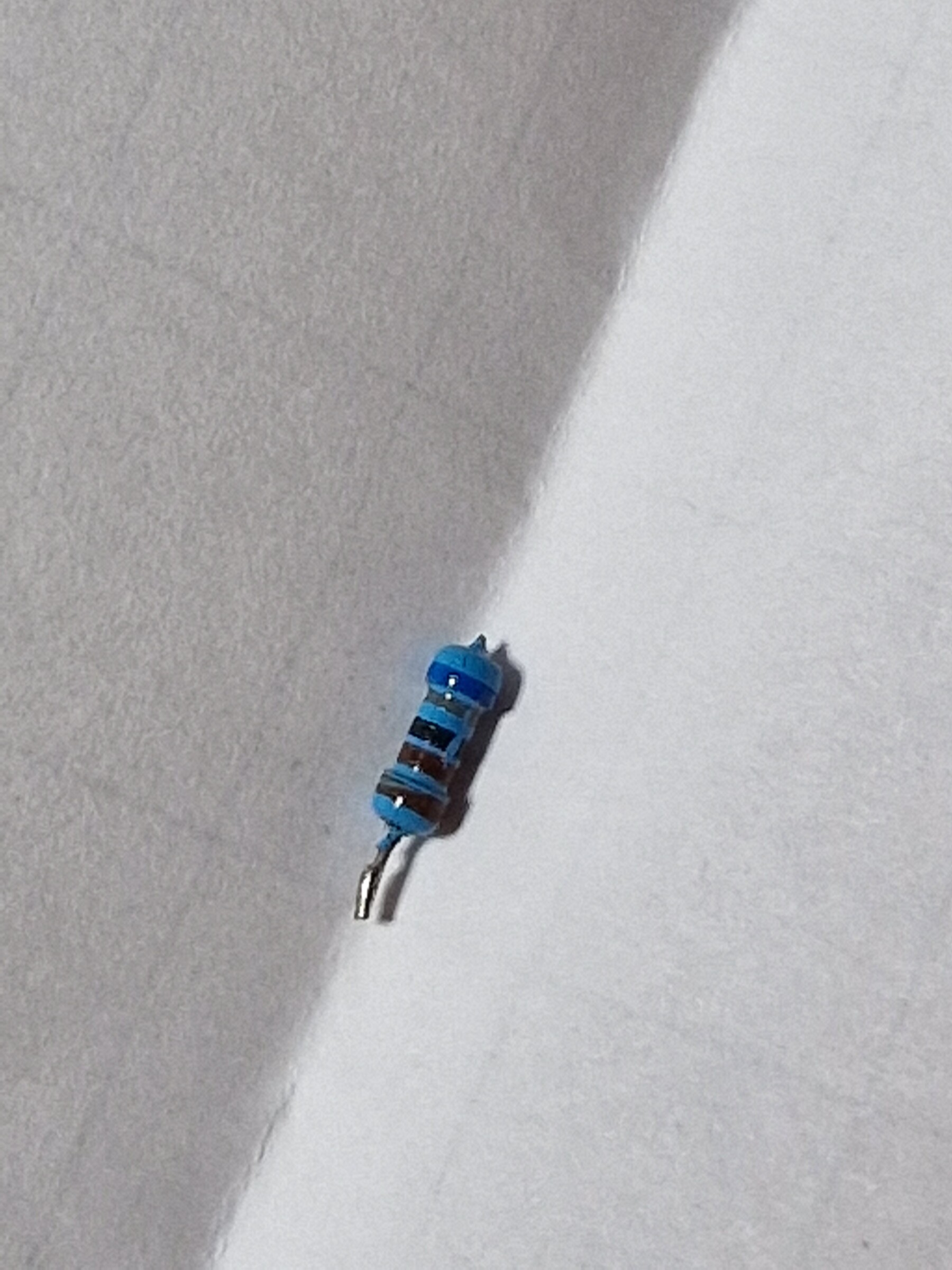

Late reactie, maar ik heb nu pas een kapot weerstandje van het Digikeijs dwergsein kunnen fotograferen:
[/url]

Ik heb nog niet kunnen achterhalen welke waarde deze moet hebben. Iemand die mij verder kan helpen?

P.S. Onherstelbaar beschadigd.... Maak de gaten waardoor je draden naar beneden brengt groot genoeg.... Ik krijg een aantal seinen niet goed van hun plaats waardoor het pootje van de weerstand brak :-(

bellejt

  • Offline Offline
  • Berichten: 2217
Re: (Standaard) Weerstandjes Digikeijs Seinen DR701 en DR711
« Reactie #8 Gepost op: 23 January 2025, 16:34:11 »
kleuren zijn moeilijk te zien op foto .Als ik ze gebruik kom ik op 11M of  6K8 en dat zal wel mis zijn.Mss eens de kleuren hier zetten ?

Ik heb kleine handboortjes van de chinees om de gaatjes met 0.1 mm te vergoten.Handig en worden veel gebruikt en kosten niks
« Laatst bewerkt op: 23 January 2025, 16:39:43 door bellejt »
Greetings,salutations,groetjes,

Klaas Zondervan

  • Offline Offline
  • Berichten: 26608
    • Pagina van klaas
Re: (Standaard) Weerstandjes Digikeijs Seinen DR701 en DR711
« Reactie #9 Gepost op: 23 January 2025, 16:54:49 »
Heb bij een van mijn dwergseinen voorzichtig de krimpkous open geknipt zodat ik er bij kon om te meten.
Ik meet 6k7, maar er zal wel 6k8 bedoeld zijn.

De kleuren op je foto zijn dan (van boven naar beneden)
blauw = 6
grijs   = 8
zwart  = 0
bruin  = 0
bruin  = 1%
« Laatst bewerkt op: 23 January 2025, 17:02:16 door Klaas Zondervan »
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

bellejt

  • Offline Offline
  • Berichten: 2217
Re: (Standaard) Weerstandjes Digikeijs Seinen DR701 en DR711
« Reactie #10 Gepost op: 23 January 2025, 16:58:43 »
kan zeker want bruin is 1% marge dus 68 ohm min of meer bij benadering.
Greetings,salutations,groetjes,

erik1

  • Offline Offline
  • Berichten: 469
Re: (Standaard) Weerstandjes Digikeijs Seinen DR701 en DR711
« Reactie #11 Gepost op: 23 January 2025, 18:37:34 »
Ik heb er ook een aantal zonder en een aantal met weerstand. Mijn weerstand is 819 Ohm, gemeten met multimeter. Heb ook een aantal hoofdseinen. Daarzit 6.77kOhm aan.

Nog even eentje open gesneden daar zit ook 6.77kOhm aan. Zelfde als het hoofdsein. Dat zal het dan zijn.

Mvg erik
« Laatst bewerkt op: 23 January 2025, 18:48:29 door erik1 »

Klaas Zondervan

  • Offline Offline
  • Berichten: 26608
    • Pagina van klaas
Re: (Standaard) Weerstandjes Digikeijs Seinen DR701 en DR711
« Reactie #12 Gepost op: 23 January 2025, 18:41:50 »
kan zeker want bruin is 1% marge dus 68 ohm min of meer bij benadering.
Nee, geen 68 ohm maar 6800 ohm.
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

Eric B

  • Offline Offline
  • Berichten: 7550
  • NS tijdperk II(c)/III
    • Obdam in h0
Re: (Standaard) Weerstandjes Digikeijs Seinen DR701 en DR711
« Reactie #13 Gepost op: 23 January 2025, 19:43:14 »
Uhm Klaas, 1% van 6.800 is toch echt 68 ...
Fotodijkje en fotodiorama
Obdam
Als alles meeloopt hebben we morgen een optocht.

Klaas Zondervan

  • Offline Offline
  • Berichten: 26608
    • Pagina van klaas
Re: (Standaard) Weerstandjes Digikeijs Seinen DR701 en DR711
« Reactie #14 Gepost op: 23 January 2025, 19:57:34 »
Eric, begrijp je wel wat die 1% betekent?
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.
