De bouw van twee buizenversterkers

[Pauldg]

Ik had in dit topic wat vragen gesteld over metaalplaat haaks vouwen. Daar kwam een soort van discussie op gang. Die had niets met treinen van doen, maar het leek mij wel leuk om toch iets te tonen van wat mij naast de treinenhobby van de straat houdt. En op het stationsplein mag je compleet off topic gaan, dus hier is het verhaal:

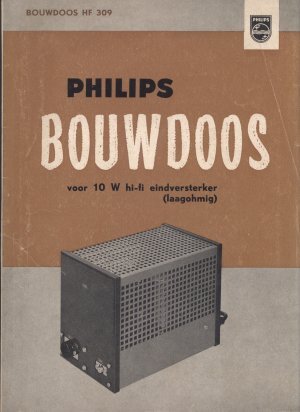

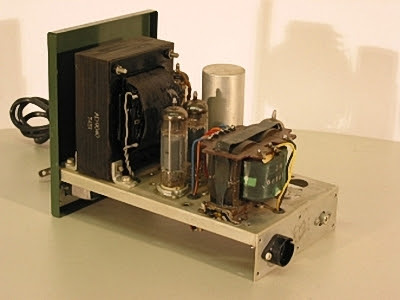

Ik heb iets met 'retronica' oude techniek met vooral buizen. Ik jaag al een jaar of 12 op een of twee versterkers uit een Philips bouwpakket, de HF309. Het was een degelijk, maar spartaans vormgegeven eindversterker in een stalen kast wat nog het meest doet denken aan een broodrooster:














Niet zulke verstandige audiofreaks hebben dit ding ooit in de bladen opgehemeld om de sublieme geluidskwaliteit. Dat is wat overdreven. Het is erg goed, maar ook gewoon techniek uit 1960 in een sober jasje. De consequentie van het ophemelen was helaas dat die dingen qua prijs helemaal door het dak gingen. Ik zag laatst een setje op MP dat letterlijk met ducttape aan elkaar hing en waar in was gezaagd voor 800 euro. Ja, dan is het gewoon niet leuk meer. Omdat ik het bouwpakket aspect het leukste vindt ben ik replica's gaan maken. De chassis en de kastdelen heb ik laten lasersnijden. Onderdelen als trafo's komen uit oude radio's. De buisvoeten uit een (door iemand anders) gesloopt oscilloscoopje van Philips. En het klein grut verzamel ik her en der.

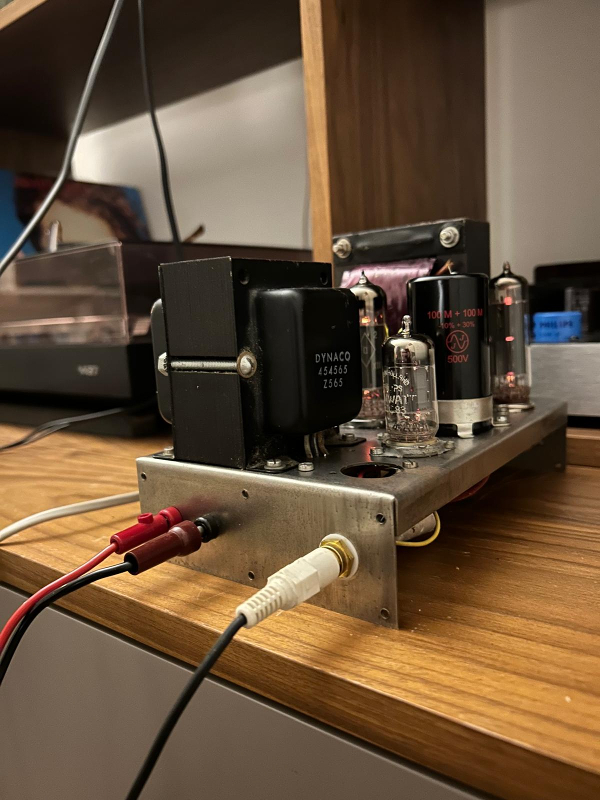

Na een paar avondjes schroeven en solderen komt er dan ineens geluid uit:

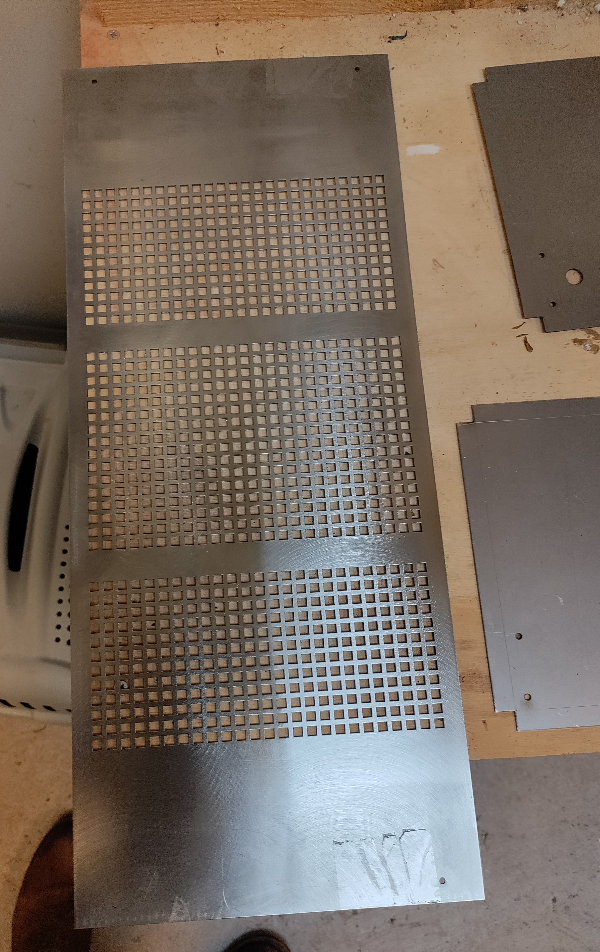

Dat is altijd een geweldig moment! Momenteel ben ik bezig met de onderdelen van de behuizing. Ik heb voor- en achterkanten laten laseren. Dat is echt een ideale techniek.






Ik had er echt niet aan moeten denken om een rooster met circa 1000 gaatjes van 4,8mm te zagen.  ;)Morgen ga ik langs bij een kennis met een grote vingerzetbank voor het netjes omzet van het plaatwerk. Wordt vervolgd.

[Jelmer]

Paul,

Naast de treinen is dit ook leuk om te zien, ook hoe de technieken soms niet eens zover uit elkaar liggen (modelbouw vs audio bouw).

Groeten,
Jelmer

[Pauldg]

Nee klopt Jelmer. Ik heb veel aan de modelbouw ervaring met dit project

[Overet]

Dit is een mono versterker, neem ik aan. Ga je een tweede fabrieken?

Mooi project

Tom

[Pauldg]

Jazeker! Ik heb er inmiddels twee in elkaar gezet. Wordt (voorlopig aangestuurd door een el cheapo voorversterkertje met volumeregeling van AliExpress. Eigenlijk geen gezicht. Ik ga waarschijnlijk de officiële philips voorversterker ook fabrieken. Of opscharrelen. Die moet minder moeilijk zijn

[Wim Vink]

Erg leuk om dit te zien/lezen Paul

Een andere audio freak

[Pauldg]

Dank u!

[Pauldg]

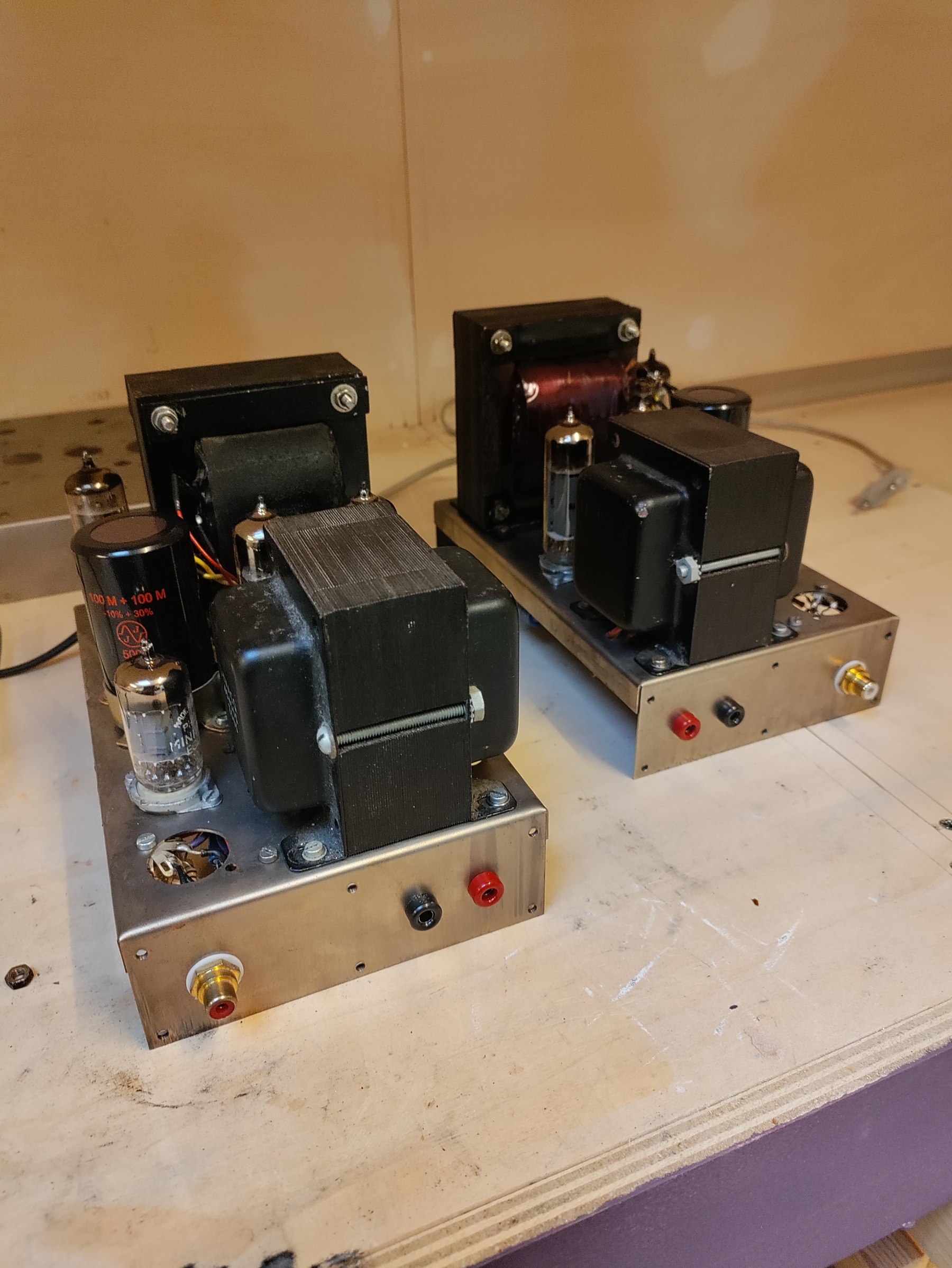

En ja: het is een tweeling. Voor elk kanaal een

[R.C.Grootveld]

Tja . . . de buizentijd . . . ECC83 was volgens mij een veel gebruikte in de RTV wereld.

Dingen zelf bouwen, mijn vader was er een kei in.

Trafo voor m'n trein kopen? Dacht het niet.

Oude trafo uit elkaar halen, even rekenen en de secundaire kant opnieuw wikkelen met om de N wikkelingen een aftakking die naar een 10 standen draaiknop ging.
Een aparte drukknop voor de 24V omschakelpuls.
15VA? Zet er maar een nul achter . .

Mooie tijden, hij rust inmiddels in vrede, maar heeft mij van jongs af aan kennis laten maken met techniek.

[Pauldg]

ECC83 is de meest gebruikte audiobuis in de eerste trap van audio apparatuur. Nog steeds in productie voor gitaarversterkers en high end audio. Ik heb gelukkig nog een voorraadje Philips en Telefunken liggen. En Japanse van Matsushita, maar dat zijn eigenlijk Philips buizen in licentie en zo zien ze er van binnen ook uit.

Ja, die handigheid van vaders van vroeger ken ik. Ik moet ook maar eens trafo's gaan wikkelen. Er ligt hier van alles, maar nooit precies wat je nodig hebt. Het geeft veel vrijheid wanneer je dat zelf kan

[Tijdperk||]

Wat leuk om dit draadje te lezen.
Ja ,dit is uit mijn verleden heel bekend.
Wat heb je als eindtrap ,zeker de el84 en welke diode buis.
Veel suk6 met de afbouw.
Grt.Wim.

[Pauldg]

Inderdaad Wim. Twee keer EL84 in de eindtrap (pushpull) en een EZ81 als gelijkrichter. Alles conform het originele schema. Ook de layout van onderen met de soldeersteuntjes

[Pauldg]

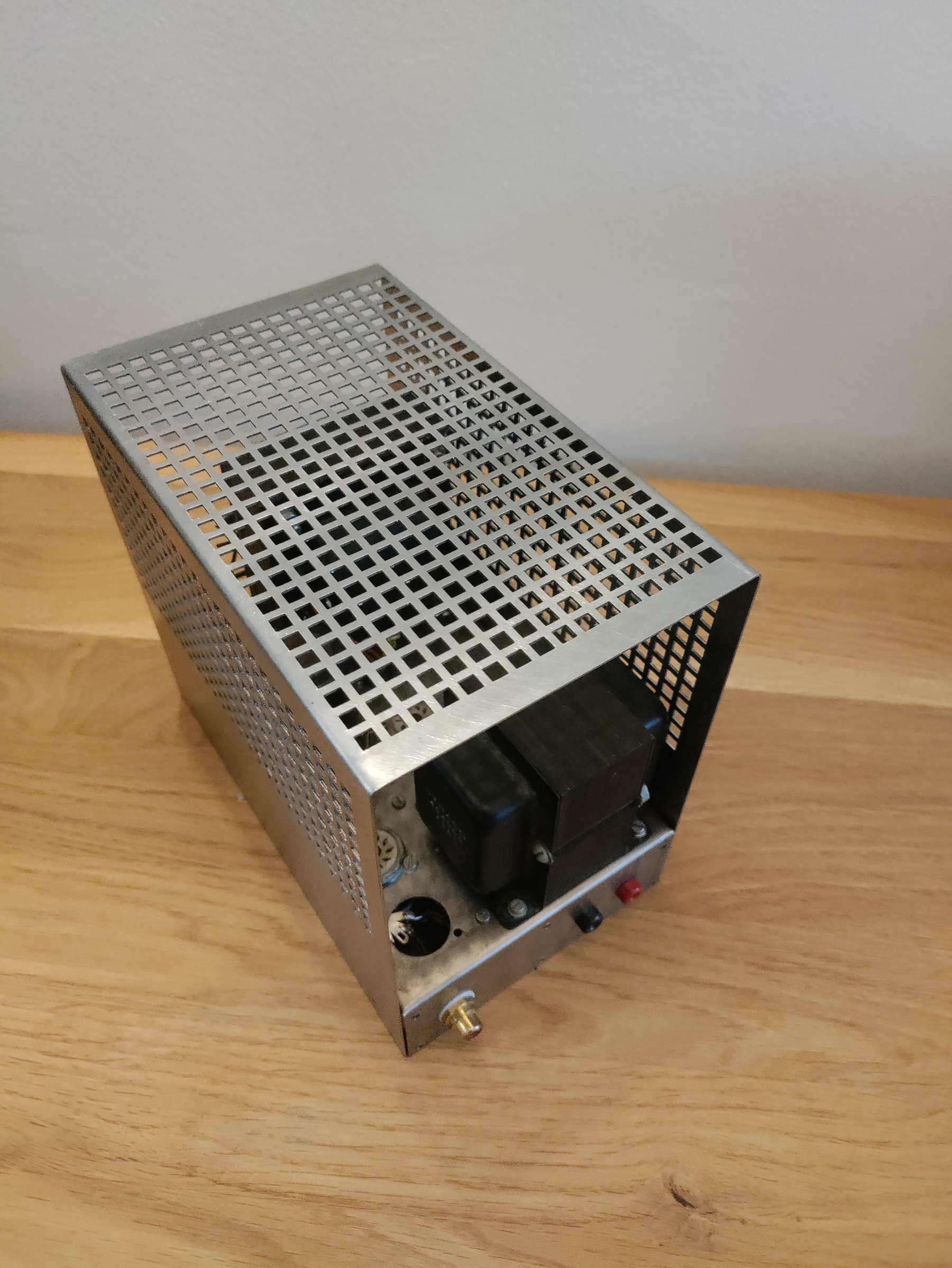

Bovenkap in wording

[peterha]

Ziet er goed uit
't Zijn wel joekels van trafo's, het hele handeltje zal dan best wel wat wegen?

[Pauldg]

Behoorlijk zwaar inderdaad. Ik heb ze nog niet op de weegschaal gehad
