Profiel van vrije ruimte tram (HTM)

[Pauldg]

Dag allen,

Ik ben aan het zoeken naar het profiel van vrije ruimte van de HTM. En dan het liefst dat van voor de periode van de brede moderne trams. Online vind ik wel een omgrenzingsprofiel van RandstadRail, maar dat is ongetwijfeld anders dan in de tijd dat de trams maximaal 2,35 meter breed waren.

Iemand dit bij de hand of een bron die online staat? 'Mischien kan je de HTM een mail sturen ' staat al op de bingokaart

Mvg, Paul

[WeKra]

Aangezien ik toegang heb tot het Sharepoint van afdeling Techniek, kan ik je wel van wat informatie voorzien :-) Maar dan moet het doel wat duidelijker zijn: Alleen een PVR zegt iets over het voertuig. Er bestaat ook zoiets als het KOP (Kinematisch Omgrenzings Profiel) en het SOP. Of het 'Ruimte Beperkte Toegangl' (een extra marge wanneer voertuigen hogere snelheden rijden). Aangezien we nu voertuigen hebben met 3 verschillende PVR's is het de vraag wat je er precies mee wilt.

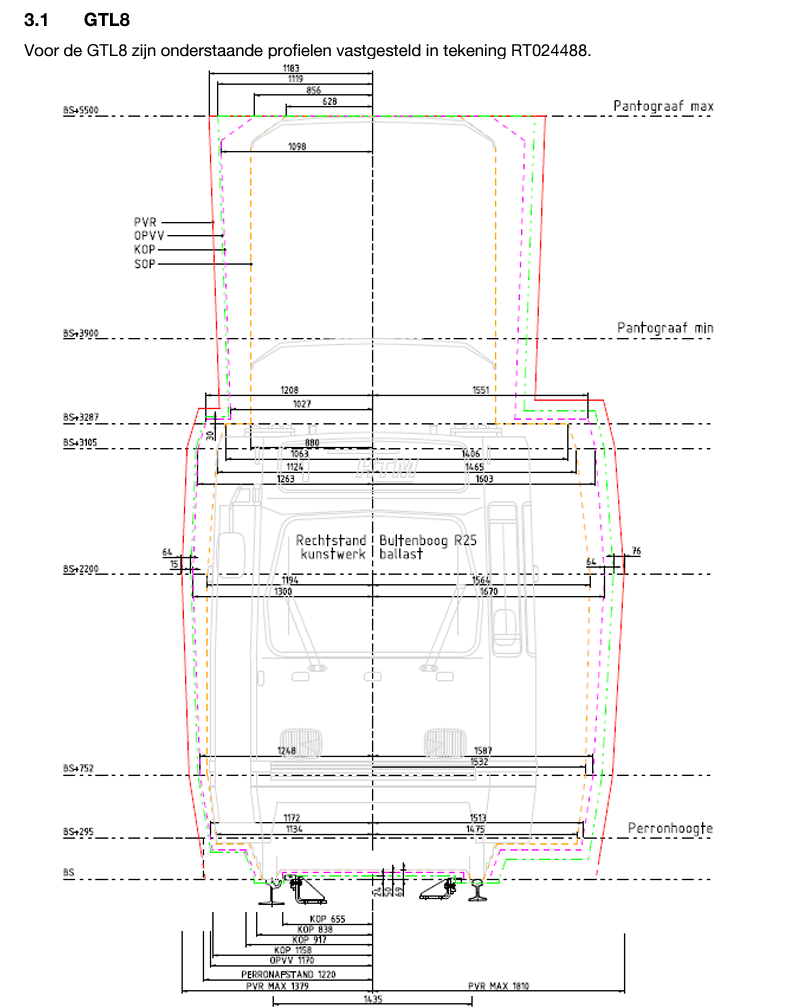

Edit: Zie nu dat je graag vóór de moderne trams wilt zien. Daarvan kan ik alleen de normen voor de GTL8 terugvinden. Aangezien die is voortborduurt op de uiteindelijke marges van de PCC 1200/1300 (de breedsten) zal die wel overeenkomen.

[WeKra]

[Klaas Zondervan]

Even voor de duidelijkheid: gaat het om het profiel van vrije ruimte of om het omgrenzingsprofiel?
Dat zijn twee verschillende dingen.

[Pauldg]

Oh dit helpt al heel veel Wes! Ik wou weten hoe dicht een tramperron tegen de bak aan zat in die tijd en hoevee twee tramsporen uit elkaar liggen. Ik ga er uit komen!

Zeer bedankt! Paul

[Pauldg]

Even voor de duidelijkheid: gaat het om het profiel van vrije ruimte of om het omgrenzingsprofiel?
Dat zijn twee verschillende dingen.

Is dat niet complementair? De vrije ruimte ontstaat gelijk buiten de omgrenzing of zie ik dat verkeerd?

[Klaas Zondervan]

Het omgrenzingsprofiel beschrijft de maximale maten  van het voertuig.
Het profiel van vrije ruimte beschrijft de vaste baan en geeft de ruimte aan waarbinnen geen obstakels mogen staan.

[Pauldg]

Dan gaat het mij om het laatste

[Klaas Zondervan]

Dan hebben we de definitie in ieder geval vastgesteld. Inhoudelijk kan ik je niet verder helpen. Als ik ga googelen op profiel vrije ruimte htm, dan vind ik diverse documenten waar die term in voorkomt, maar geen tekening of maataanduiding. Dus misschien moet je toch de bingokaart spelen.

[Pauldg]

Maar Klaas, uit het plaatje van Wes ben ik al erg geholpen. Er staat bijvoorbeeld een perronhoogte (vanaf bovenkant spoorstaaf) en andere relevante maten. Voor modelbouw toepassingen is het voldoende om op basis van het plaatje een schatting te maken.

Dus geen bingokaart vandaag.

[Pauldg]

Ik heb even de afstand tussen twee doorgaande tramsporen hart op hart opgemeten  . In Leidschendam. Stuk van lijn 6 waar alleen GTL's komen. Das 3555 mm. In 1:87 wordt dat 40,8mm. Best netjes. Ik doe het er voor.

[Pauldg]

En ja: ik ben over een tramproject aan het nadenken

[Pauldg]

Ik kreeg hier een PB over. Dat heeft niet mijn voorkeur want ik wil graag de discussie met en voor iedereen voeren. Anyway: mij werd verteld dat er ook ander materieel doorrijdt naar het eindpunt van lijn 6. Dat had ik wel verwacht, maar ik vind het handig om mij toch maar aan deze maat vast te houden.

[Christoph]

Beste Paul (en andere natuurlijk),

het eindpunt lijn 6, is geschikt om ook met een Avenio en Citadis te berijden.
Als je een eindpunt locatie zoekt, voor alleen de GTL kun je nu nog naar:
- Delft, vanaf het Station Delft naar Abwoutsepark;
- Markenseplein (lijn 12).

Groeten,

Christoph

[Pauldg]

Goede tip Christoph. Ik heb hier vooral gemeten omdat ik er in de buurt woon. Dit kon in een moeite door met de boodschappen. Maar Delft en Markenseplein is natuurlijk goed te doen
