3D firmware installeren

[jerrytrein]

Er is een boothloader besteld
Wachten met verder proberen

[Menno]

Uh, een bootloader is een stukje software, geen hardware. Een bootloader is een soort opstart-software in een bestaand stuk hardware, bedoeld om als het ware de hoofdfuncties van het apparaat te laden en vervolgens verdere communicatie mogelijk te maken op daarvoor geschikte aansluitingen, waar firmware de basisfunctionaliteit van een apparaat mogelijk maakt, waarna andere software (programma's/executables) de functionaliteit flink uitbreidt. Daaronder kan dan weer een bootloader vallen.

Ik denk dat als je dit niet begrijpt, het ook niet raar is dat het je niet lukt, waarbij ik ook niet automatisch wil zeggen dat het makkelijk is. Soms wordt de uitleg van handelingen echt geschreven door iemand die dat al zo vaak gedaan heeft dat hele kleine maar cruciale details vergeten worden en het daardoor ook voor mij niet te volgen is.

Op de pagina waar erikkral naar linkt zie ik een prima uitleg staan, dus ik snap niet helemaal waar het bij jou misgaat: je hebt de 2 bestanden waar ze het op die pagina over hebben, daarna gaat er bij jou iets mis, maar wat precies?

[jerrytrein]

 ???Termen en benaming Dat is hocus nog wat
maar dit ding is dus ondrweg
https://nl.aliexpress.com/item/1005006407712525.html?spm=a2g0o.order_list.order_list_main.9.d7fd79d2qfknod&gatewayAdapt=glo2nld

De leverancier van het board geeft aan dat het programeren aals een arduino
1. TOEPASSELIJK MODEL: Dit moederbord is geschikt voor Anet A8 PLUS 3D-printers en kan rechtstreeks worden aangesloten op Ramps1.4, 2004LCD en 12864LCD besturingskaarten (zonder L-vormige adapterkaart, geïntegreerd).
2. BELANGRIJKSTE FUNCTIE: Het sterk geïntegreerde moederbord lost het probleem op van omvangrijk en gevoelig voor fouten in de combinatie-interface van Ramps 1.4 en kan direct worden vervangen voor hellingen 1.4.
3. GOEDE WARMTE DISSIPATIE: Ondersteunt 12-24V stroominput, maakt gebruik van hoge prestaties lage geleidingsweerstand MOS transistor als de driver, en heeft een goede warmteafvoer, waardoor het warmtedissipatieprobleem effectief wordt opgelost.
4. DRIVER BOARD: Het moederbord wordt aangedreven door een 4 circuit A4988 16 onderverdeelde stepper driver board motor aan boord, met een USB-interface, zorgen voor een gemakkelijke verbinding, en stabiele werking.
5. GEMAKKELIJK TE INSTALLEREN: Vakmanschap en standaardgrootte maken het moederbord gemakkelijk te installeren en gemakkelijk te gebruiken.

[erikkral]

Hi Jerry,

Ik zie dat je er niet uitkomt. Dat is niet erg. Met mijn computerervaring moet ik af en toe ook nog dingen uitpluizen en proberen.

Je hebt nu een programmer gekocht om een bootloader erin te flashen. Die zal je nodig hebben als blijkt dat die er niet in zit, maar daar waren we niet vanuit gegaan, toch?
Voorstel is dat je het gewoon probeert zonder, als je hem niet nodig hebt *** je dat ding in de kast, komt ooit wel van pas.

Eerst maar eens proberen zonder die programmer, zou ik dus denken.
De gedachte achter het stappenschema is de volgende de: je maakt gebruik van Marlin firmware om je printer te kunnen te gebruiken. Maar er zijn 1000 en 1 printers op de wereld. Je moet dus een configuratie inladen voor jouw anet A8. Dat doe je met die twee bestandjes.

Het stappenschema probeert duidelijk te maken dat je eerst Marlin moet downloaden. Dat is een zip. Zip uitpakken naar een map. Vervolgens de twee bestanden die al gedownload had in datzelfde mapje gooien. Je overschrijft hiermee 2 bestanden die er al staan maar dat maakt niets uit, kan je gewoon doen.
JE GAAT DUS NIET TWEE BESTANDJES OP DE PRINTER ZETTEN, JE ZET ER WEL 100 OP, VERTAALD NAAR NULLEN EN ENEN.

De volgende stap is de handel inderdaad op printer krijgen. Je moet hiervoor compileren en uploaden. Compileren klinkt heel spannend maar dat is tekst omzetten in nullen en enen die door computers en printers begrepen worden.
Wat je hiervoor moet doen, ervanuitgaande dat arduino IDE nog niet aan staat, dat je met de muis naar het mapje gaat met al die Marlin bestanden.  daarin open je een willekeurig INO bestand, maakt niet uit welke. Arduino IDE opent dan dat bestand maar meteen ook 100 andere bestanden die horen bij Marlin. Je hebt nu in feite alles geladen om er nullen en enen van te maken en daarna op de printer te zetten.


Nu de kabel aansluiten tussen pc en printer en printer aanzetten. Kijk ik apparaatbeheer of CH340 ertussen staat. Zo nee, dan is er geen communicatie met de printer, zo ja, dan kan je door.

Alleen als je al het voorgaande gedaan hebt, MAAR ALLEEN DAN!
Dan pak je het stappenplan op vanaf stap 4 en ga je door naar 5 en 6. Je pc gaat lopen stampen en rekenen en zet daarna alle code over naar je Anet.

Je zal balkjes zien lopen tot 100% compleet. Dan weet ik nu ook niet wat er daarna precies gaat gebeuren. Je printer komt automatisch tot leven of misschien ook niet. Kan het niet inschatten. Kijk op het display van je printer wat er gebeurd.

[jerrytrein]

Ga zo slapen
morgen weer vroeg op 5 uur kleinzoon naar schiphol
  En ik ben al 6 dagen om 3.15 op
 :DMaar een goed doel

Andere pc is traag, maar staat te compileren

[jerrytrein]

Met compileren geeft het programma aan dat er soms tekens missen
Na in/aanvullen gaat het dan weer verder
afwachten maar

[erikkral]

Hi Jerry,

Het compileren is iets wat maar een paar minuten zal duren, op een beetje een moderne PC.
Met een kleine 10 minuten zou het gecompileerd en geïnstalleerd moeten zijn op je 3D-printer.

Je reactie (afwachten maar...) kan ik dus niet helemaal plaatsen.
Wat gebeurt er nou en is het intussen gelukt?

[jerrytrein]

Nee
Het gaat niet
Met compileren geeft bijna elke regel een fout aan als / token missing /
Dan zie je wat er mist,verbeter ik dat
opnieuw compileren en dan even verder weer het zelfde
Ook zie ik nergens in keuze van boards de juiste board /Anet A8 W1.0 / staan
De leverancier doet niks met de vraag of zij de juiste firmware hebben
Ben nu bezig om te zien of degene hier eerder aangegeven wel met firm ware is
Maar vreemd dat ik die melding steeds weer terug krijg
als ik een nano of ander board doe om een servo te bedienen is het idd met een klik al klaar voor ik de knop compileren aanklik

[erikkral]

Dat is balen.

Het zou niet nodig moeten zijn om elke regel te corrigeren. Eigenlijk moet het gewoon gaan lopen nadat je alle bestanden in Arduino IDE hebt geladen en je dan op upload gedrukt hebt.

En wat nou als je de twee config bestanden van de Marlin-website haalt? Misschien heb ik je per ongeluk oude bestanden gegeven.
gebruik deze twee eens:
https://raw.githubusercontent.com/MarlinFirmware/Configurations/release-2.1.2.2/config/examples/Anet/A8/Configuration.h

https://github.com/MarlinFirmware/Configurations/blob/release-2.1.2.2/config/examples/Anet/A8/Configuration_adv.h

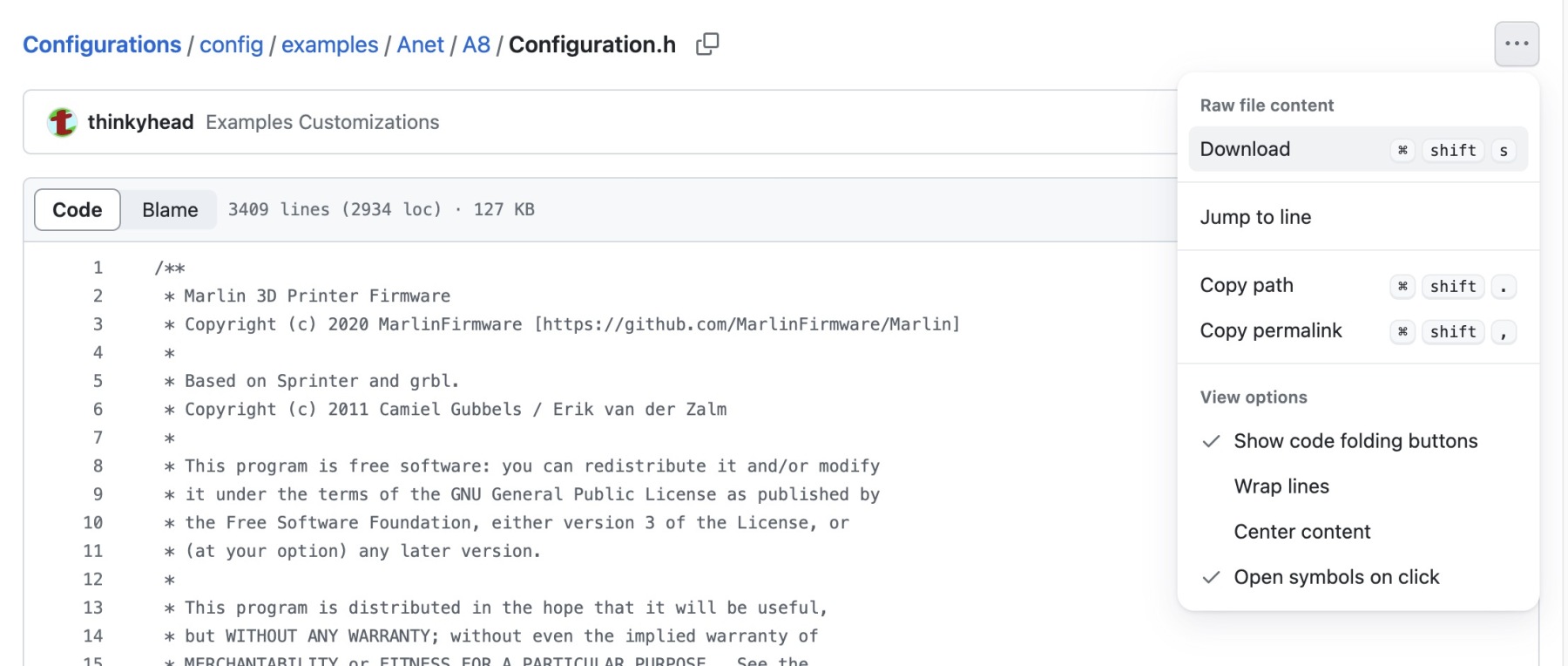

Downloaden rechtsboven aan met de drie puntjes:


Dus graag even opnieuw beginnen. Marlin wat je gedownload had verwijderen en even opnieuw downloaden en dan deze twee bestanden in datzelfde mapje zetten.

[jerrytrein]

De 1e link is een RAW file

[erikkral]

Dat kan zijn Jerry, maar ook die had je gewoon kunnen downloaden en op je computer kunnen zetten.

In  ieder geval heb ik zelf ook geprobeerd Marlin te compileren op mijn eigen computer. Met Arduino IDE krijg ik allemaal foutmeldingen ook al heb ik het goed gedownload en de config bestanden goed geplaatst. Daar zijn wel meer verhalen van op internet, dat ligt niet per se aan jou of aan mij.

Marlin adviseert ook om met VSCode de firmware te bouwen in plaats van met Arduino IDE.
VSCode en wat VSCode plugins dus.
Dan zou dit filmpje van pas komen

Maar dit is dus de rabbit hole van 3D-printers. Je moet aardig weg zijn met programmeren en configureren voordat je het aan de praat hebt en het blijft soms een heilloze weg.
Ik zou je misschien een Prusa-printer of een Bambu lab printer adviseren. Stekker erin en gaan. Degelijke dingen met een hotline naar de fabrikant, dan helpen ze je met al je vragen. Het lijkt je iets boven de pet te gaan....

[jerrytrein]

Ik bestel wel een board met firmware erop
Ik heb  nog een crealty printer
met auto bed leveling
mooi ding en voor mij voldoet deze
Wil de Annet weer gebruiken voor simpel en langdurende printen
