Auteur Topic: probleem met arduino motor shield (gelezen 978 keer)

Ton1958 · « **Gepost op:** 21 November 2023, 19:01:59 »

Beste lezers,
Ik ben pas begonnen met de hobby en veel info hier gevonden. Maar loop nu vast door mijn ondeskundigheid maak gebruik van een arduino mega met motor shield met ex commandstation. Er is een koppling gemaakt met rocrail en dat werkt echter vanuit rockrail krijg ik alleen maar spanning op het rijspoor en niet op het programmeerspoor. Als ik de locomotief aanstuur via alleen web Throttle heb ik op beide uitgangen 12 volt dus moet de motor shield goed zijn. Maar waar maak ik nu de fout in het geheel ?.
Gr Ton

Rico [momfer] · « **Reactie #1 Gepost op:** 21 November 2023, 20:04:14 »

Hallo Ton,

EX-WebThrottle zet beide motorkanalen aan/uit als je de power knop bediend. Deze throttle is niet helemaal bij met de nieuwste mogelijkheden van DCC-EX.

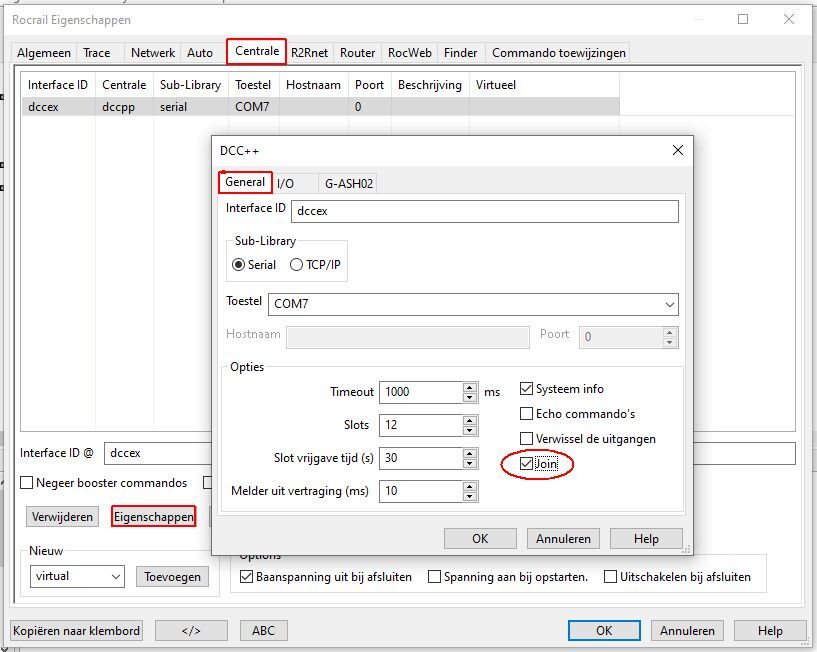

In RocRail moet je om dat te bereiken een vinkje zetten bij JOIN in de instellingen van de DCC-EX centrale..

Ik hoop dat je er zo uitkomt.

N.B.: Let erop dat je geen gebruik maakt van de programmeerfuncties van Rocrail, omdat dan alle op dat spoor staande locs met decoder worden geprogrammeerd!!! (geldt natuurlijk niet voor PoM = Program On Main)

Rico [momfer] · « **Reactie #2 Gepost op:** 21 November 2023, 20:23:05 »

Aanvullend:

Door in myAutomation.h de volgende code (bovenaan) te plaatsen, wordt voorkomen dat meerder locs tegelijkertijd worden geprogrammeerd. Beide track gaan nu aan ZONDER gebruik te maken van de join optie in Rocrail.

Code: [Selecteer]

// Maak zowel  track A als B van het type MAIN, deze gaan dan beide aan, zonder JOIN te gebruiken
// Sluit het risico van programmeren van meerdere locs tegelijkertijd uit.
AUTOSTART
SET_TRACK(A, MAIN)
SET_TRACK(B, MAIN)
DONE

Na het toevoegen, moet de DCC-EX Command Statio Sketch opnieuw op de arduino worden gezet (geupload).

Bovenstaande werkt met versie 5 of hoger.
