Microstepper motoren voor armseinpalen

[Eric v C]

Ja Bas solderen aan die stepper is uitgesloten.
Ik heb ook verticale FPC's besteld om te zien wat het beste past.
Zodra die binnen zijn stuur ik Aiko er een paar voor maat-testen.

[Eric v C]

Wat ik zelf wil doen, is de omkokering zo maken dat die van boven door een gat in de rail plaat past, en dan daarop blijft rusten.
Op die manier weet je dan zeker dat de omkokering precies recht naar beneden staat.
Aan de bovenkant valt hij dus over het gat; dan gat krijg je namelijk toch nooit 100% rechthoekig.

Maar misschien was dit je plan al.

Aiko,

De 3D printer is aan het werk, dus later op de dag eerste beelden.
Ik ben nog niet helemaal zeker over de gebruikte maatvoering.
Zo heb ik 2 uitsparingen in de driver-PCB zitten voor de 2 stapper flexbanen.
Dit is gewoon 1e proef om volgende correcties en uitdagingen te bepalen

Ik zal die extra 'hangrand' van de seinvoet nog maken in proef 2.
Dat wat ik even vergeten

Eric

[AP3737]

Het is inderdaad een poging waard om te kijken of verticale connectoren beter zijn.

Als de flexprinten bij mijn steppers net een fractie te breed zijn, ga ik die printjes niet bijsnijden. Ik ben bang dat ik dan meer kapot maak, dan dat ik vooruit kom.

Mijn bedoeling is de printjes op de achterkant van de 3D-houder te monteren. Bij deze eerste proefprinten moet ik dat plakken, want ik ben vergeten daar kleine schroefgaatjes in te maken.

Voor de tweede stepper zitten er soldeerpads op de print (zie mijn eerdere fotos). Die zitten aan de componenten kant, omdat op die plaats op de achterkant plakbad / de 3D-houder zit.

Waarschijnlijk maak ik voor de tweede stepper nog een nieuw printje, maar helemaal zeker weet ik dat nog niet omdat je daarvoor ook een gewone standaard A4988 stepper driver print voor kan nemen. Helaas zitten daar al vaak pinnetjes aan vast gesoldeerd, waardoor meer diepte vereist is.

Groet, Aiko

[Eric v C]

Aiko,

Ik heb hier nog zeker 50 stuks losse A4988 bordjes liggen.

Ik zat te denken dat we (als de verticale FPC 12P passen) ook 14P Vertical Paste FPC 0.5 mm kunnen bestellen want die zijn er ook.
Wellicht past jouw iets bredere fpc flex cable dan wel.

Ik zag wel dat bij de Vertical Paste versie de even pinnen dan op verticaal 90 en de oneven pinnen verticaal 270 staan.
Dat is dan wel testen of dat goed gaat. (ik had bij de 12P als 2,5,8,11 als aan te sluiten pinnen in gedachte naar de 2 polen van de stepper fpc flex cable.
En als je 14P zou hebben  3,6,9,12 als door te verbinden pennen.

Eric

[Eric v C]

Aiko,

De 3D printer is aan het werk, dus later op de dag eerste beelden.
Ik ben nog niet helemaal zeker over de gebruikte maatvoering.
Zo heb ik 2 uitsparingen in de driver-PCB zitten voor de 2 stapper flexbanen.
Dit is gewoon 1e proef om volgende correcties en uitdagingen te bepalen

Ik zal die extra 'hangrand' van de seinvoet nog maken in proef 2.
Dat wat ik even vergeten

Eric

En dat bleek inderdaad proef 1.
Die heb ik stilgezet tijdens het 3D-printen omdat snel wel duidelijk werd dat er nog e.e.a. aan de maatvoering te sleutelen viel.

Zo was ik vergeten dat de LED draden ook naar de Driver-PCB geleid moeten kunnen worden en heb ik een kleine verticale instelbare speling opgenomen om dat te kunnen doen.

Toen gelijk maar alle relaties tussen stepper, stepper-pcb, driver-pcb en mastvoet-afmetingen geparameteriseerd.
Dat was een CAD-programmeren klusje in OpensCAD waarvan ik weer geleerd heb.

Maar dan heb je ook wat (denk ik).

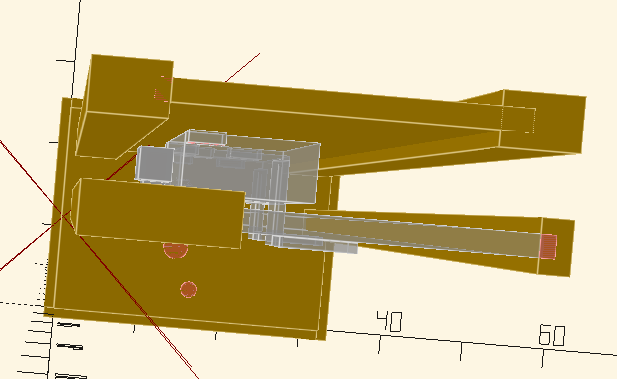

Zichtbaar is de extra buitenrand zodat de koker in gat naast de baan past en blijft hangen (hangrand).
Zichtbaar zijn de (rood) gaten voor de flex cable van de stepper naar de driver-PCB, (grijze "oortjes") aan de grijs weergegeven steppers.

Ook is zichtbaar dat ik voor de PCB's een shift parameter heb toegevoegd waardoor ik deze kan schuiven zodat ze in de koker-sleuven voor de PCB-s passen.

Nu maar eens kijken of dit ook voor een Viessmann sein in te programmeren is.
Komende week wel bezig denk ik.

Zo de 3D printer met deze nieuwe versie aan het werk zetten.

Eric
