Lampjesverlichting doet het met ESU-decoder, maar met ZIMO-decoder niet

[VAM65]

Beste allen,

Gisteren bij een medeclublid het volgende geconstateerd. Hij heeft een Roco 43376 (NS 1142 geelgrijs). Deze loc is af fabriek voorzien van een NEM652 aansluiting. Als je de loc uitrust met een ESU Lopi 4 dan brandt de verlichting wel. Zet je er echter een ZIMO MX630R in, dan brandt de verlichting niet. De ZIMO kwam nieuw uit de verpakking, en voor alle zekerheid nog een tweede exemplaar geprobeerd, ook winkelnieuw, maar ook dan brandt de verlichting niet. Toen nog even de ZIMO's in een Roco NS 1734 gezet, en ook dan brandt de verlichting niet, en met de ESU wel.

De overeenkomst tussen de 1142 en de 1734 is afgezien van een af fabriek NEM652-aansluiting, dat ze beide voorzien zijn van gloeilampjes i.p.v. LED's. Zou daar de oorzaak liggen?  Iemand enige gelijksoortige ervaringen of een oplossing?

Dank, Marco

[Ben]

Kan het zijn dat de Zimo's verkeerd om in de NEM interface zijn gestoken, dan brandt het licht namelijk niet.

[MartinRT]

Stekkertje andersom er in steken ?
Zie hierboven, was net te laat
Precies 5200 reacties

[VAM65]

Ik heb het pinnetje met de oranje draad bij het busje met het * erin gestoken. Of…..heeft Zimo andere kleuren gebruikt? (Ik heb hier geen decoder van Zimo bij de hand).

[Klaas Zondervan]

Zimo gebruikt de standaard kleuren. Bij DCC decoders is dat min of meer verplicht.
Misschien moet je nog ergens function mappen. D.w.z. CV's aanpassen om de functie F0 aan de juiste uitgangen te koppelen.

[VAM65]

De decoders kwamen zoals gezegd nieuw uit de verpakking. Dan mag ik toch hopen dat F0 aan de verlichting hangt.

[Klaas Zondervan]

Dat zou ik ook denken. Als ik de handleiding goed begrijp is het ook zo geconfigureerd.

Misschien kan de decodeer niet genoeg stroom leveren voor gloeilampjes. Je zou met een voltmeter op de lampaansluitingen kunnen meten of er iets gebeurt.

PS. even in de specificaties gekeken. Voor de functieuitgangen is 800 mA beschikbaar. Zo'n gloeilampje neemt ongeveer 50 mA, dus dat zou makkelijk moeten kunnen.

[Ben]

Als niets helpt even resetten.

[bellejt]

vergelijk even de mapping van beide decoders

[MartinRT]

Ik heb gepoogd wat in de handleiding van Zimo te vinden, maar daar kom ik met mijn beperkte ervaring nog niet goed uit.  Behalve dan, dat je het aan/uitschakelen ook op andere functie toetsen kunt zetten.
Dan zou ik me aansluiten bij de opmerking over het resetten.

Maar zou het misschien ook iets te maken kunnen hebben  met de aansluiting van de lampjes ?  Waarschijnlijk 1 draad aan het chassis ?
Waarom dan de Esu wel werkt en de Zimo niet is voor mij ook een raadsel.  Deskundigen hierover ?  Ik leer graag bij.

[MartinRT]

Misschien heeft het hier nog iets mee van doen ?

[Ben]

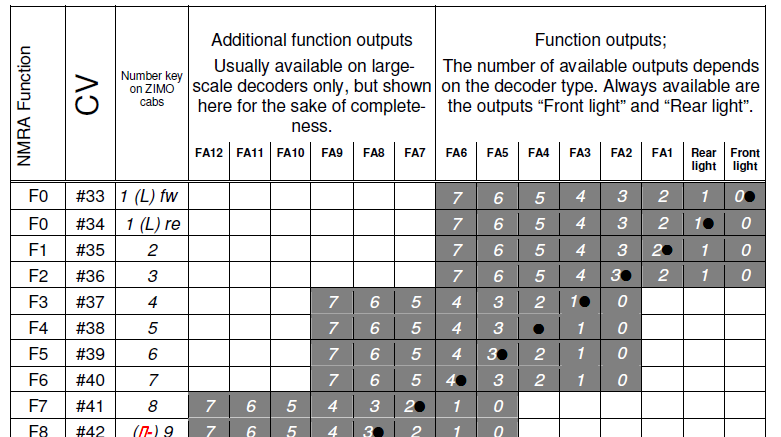

Dit is de Zimo mapping, de zwarte punt is default:



Gr, Ben.

[bellejt]

enige eigenlijk verschil tussen zimo en esu is dat ze verschillende CV's toewijzen aan F0

[VAM65]

Dank voor de reacties. Reset had ik gisteren ook al gedaan. Over die verbinding met het chassis heb ik ook gedacht omdat dat typisch Roco is. Maar ook dat heb ik weer “doorgestreept” omdat het dan raar is dat het met de Esu wel werkt. Ik wacht het weekend en mijn vakantie nog wel even af, en anders ga ik het bij onze oosterburen neerleggen. Misschien zit daar meer Zimo-kennis.

[Klaas Zondervan]

Het lijkt me onwaarschijnlijk dat de lampjes via het chassis zijn aangesloten. Bij Roco heb ik dat nog nooit gezien. Is ook geen reden voor want Roco gebruikt het chassis niet voor de stroomafname.
