3d ontwerpen, 3d printen en bouwen

[DH1-3104]

In dit draadje wil ik laten zien wat ik aan het ontwerpen en bouwen ben.

In dit draadje Ontwerpen met FreeCad zal ik wat meer over de 3d tekenen vertellen.

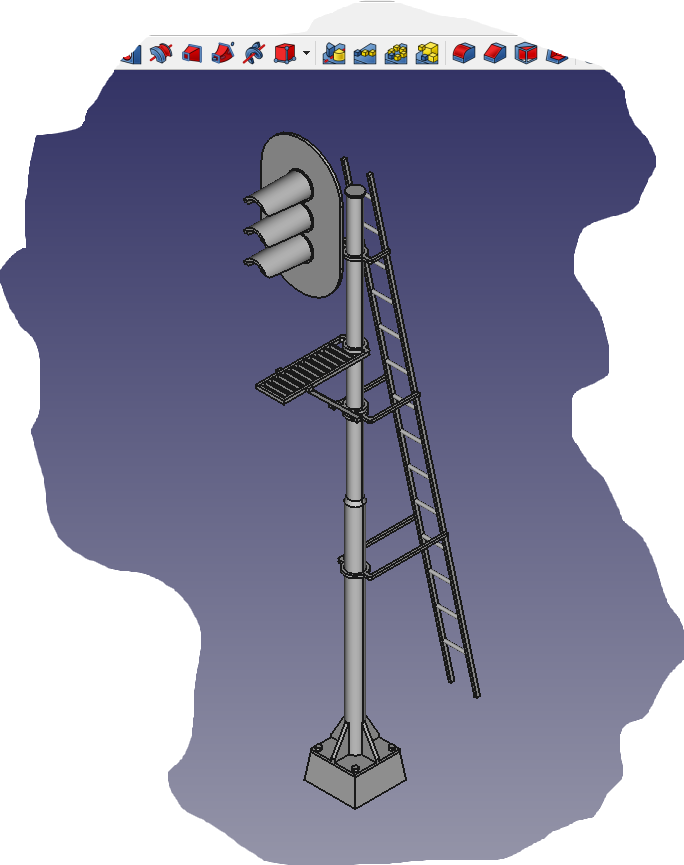

Ik heb een 3d ontwerp gemaakt van een NS(prorail) daglichtsein type AY.

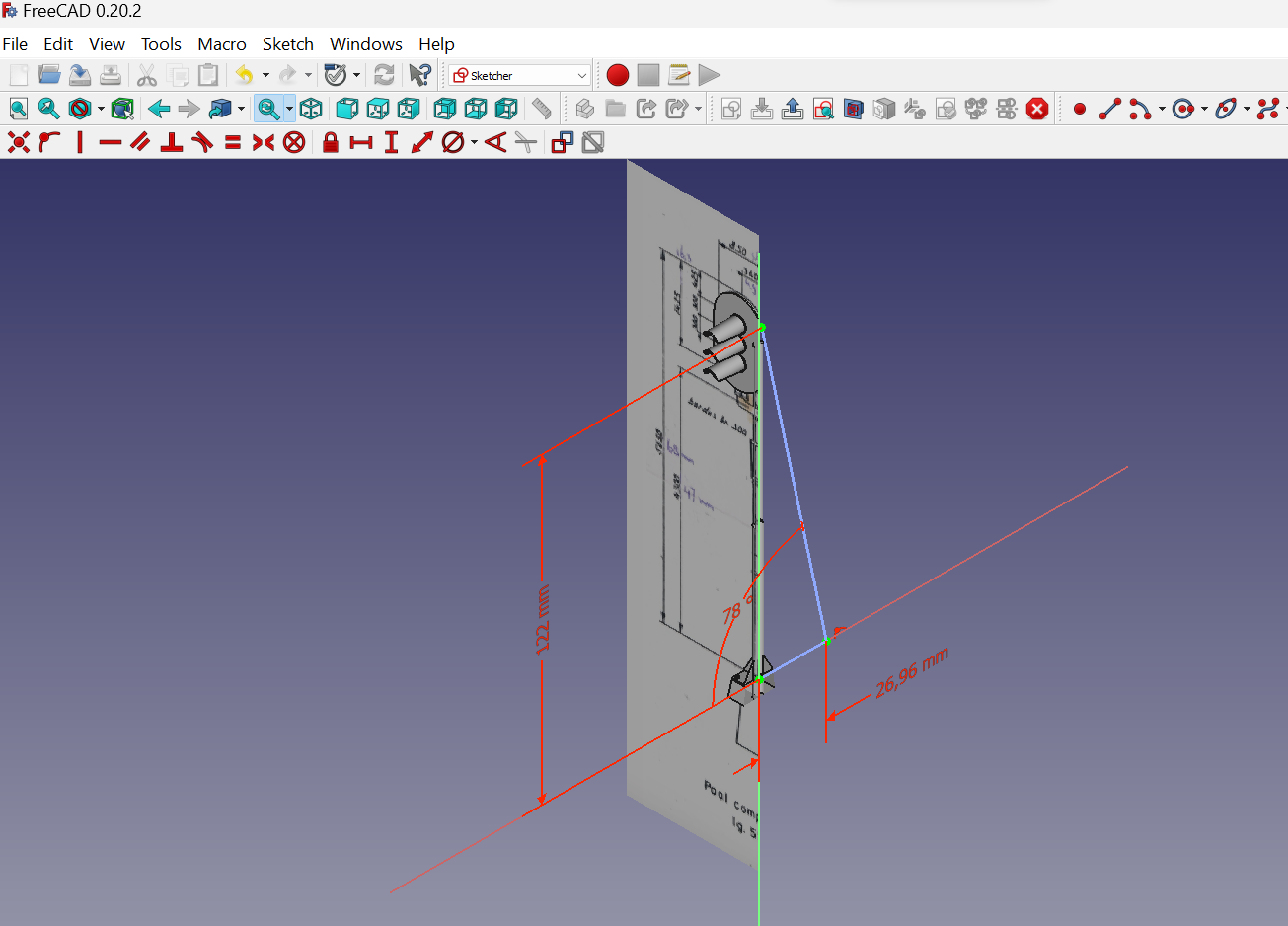

Het ontwerp heb ik gemaakt doormiddel van een tekening welke ik hier op het forum heb gevonden en deze om te zetten naar de schaal 1:43,5 en te plaatsen in freecad en zo een 3d model gemaakt.

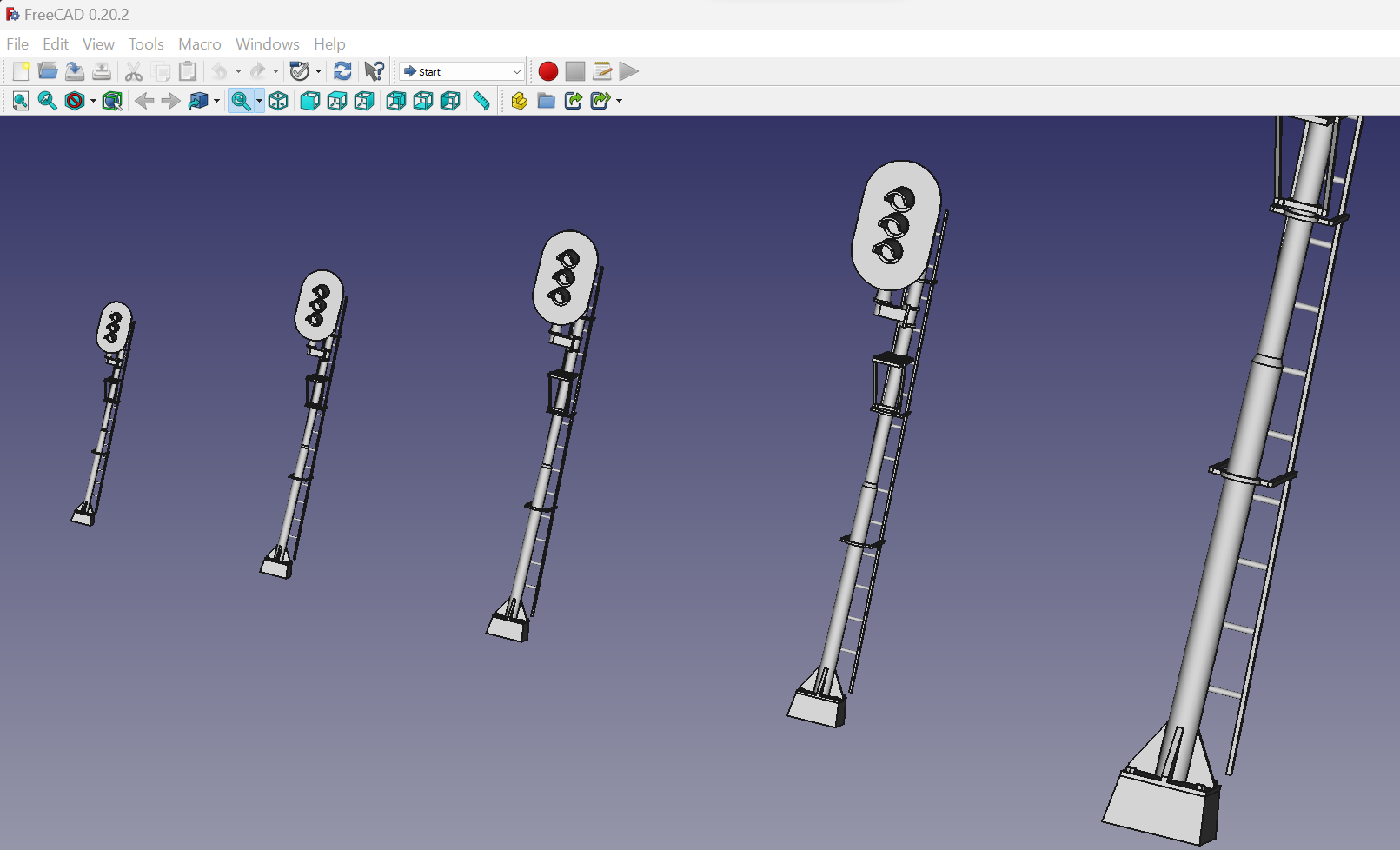

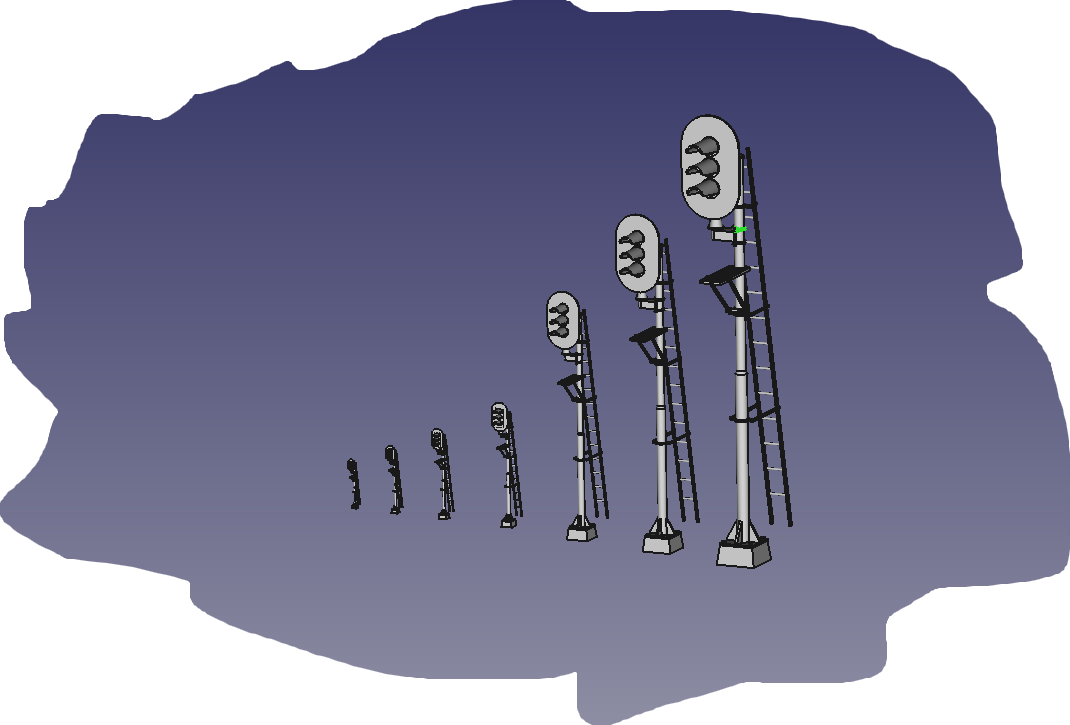

Zo heb ik het 3d model om gezet in de volgende schalen.
1:220, 1:160, 1:120, 1:87, 1:43,5, 1:32 en 1:24.
Het model bestaat uit losse onderdelen welke samen gebouwd moeten worden.
De onderdelen print ik met een FDM printer welke is voorzien van een fijne 0,2mm nozzle.

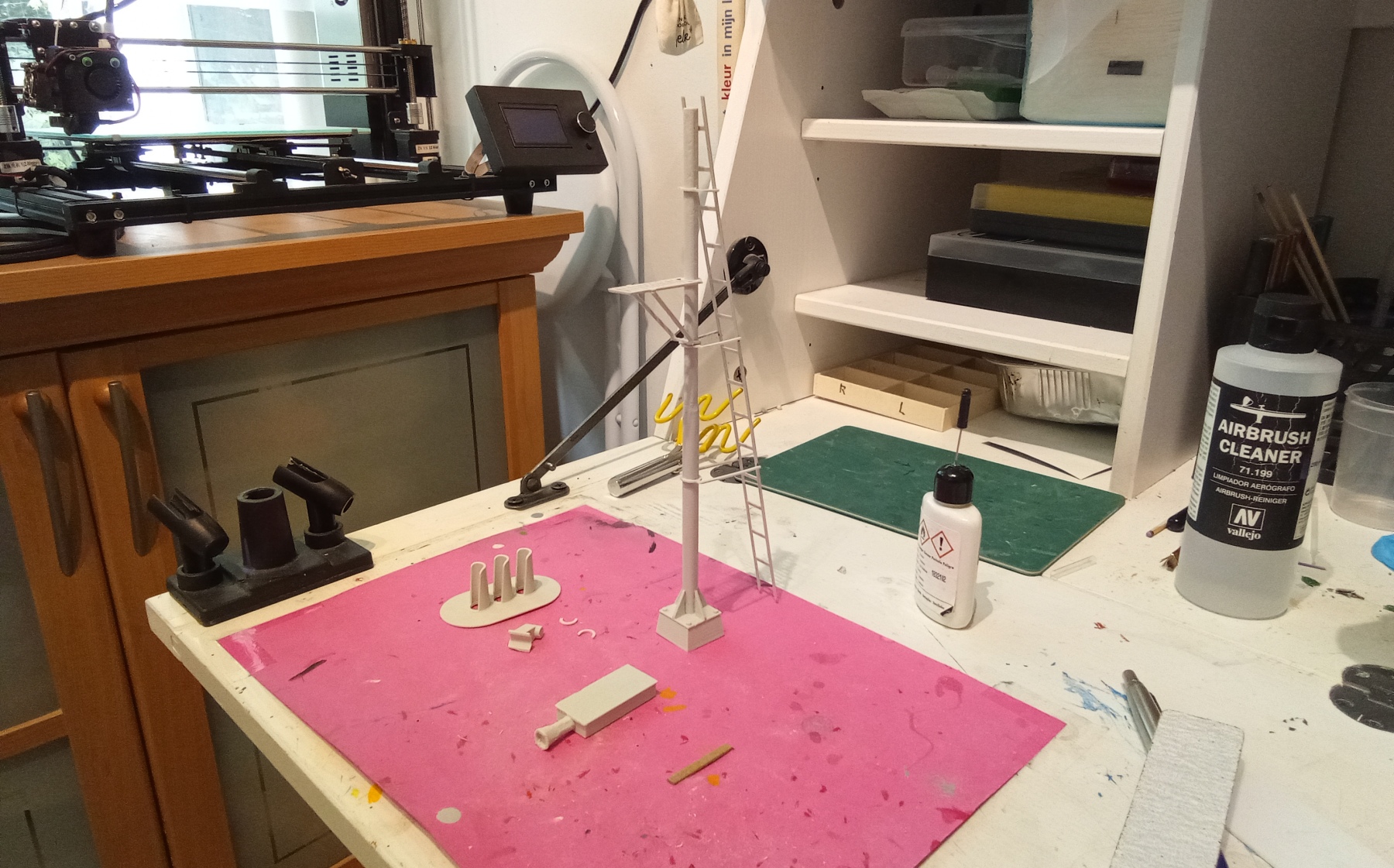

Hieronder zie je de 1:24 versie waarvan de onderdelen van het bordes en ladder al zijn samen gelijmd maar nog los op de mast zitten.

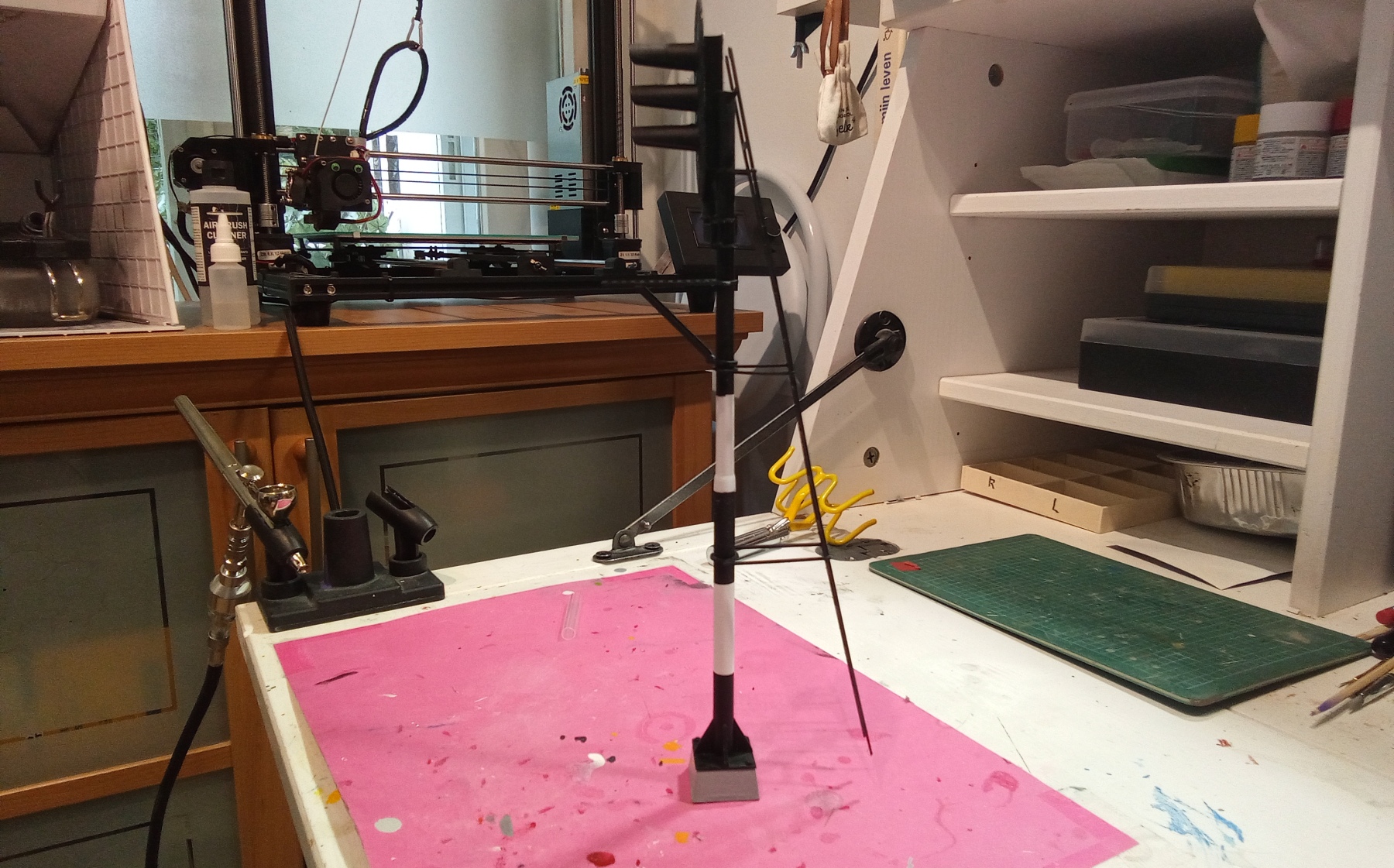

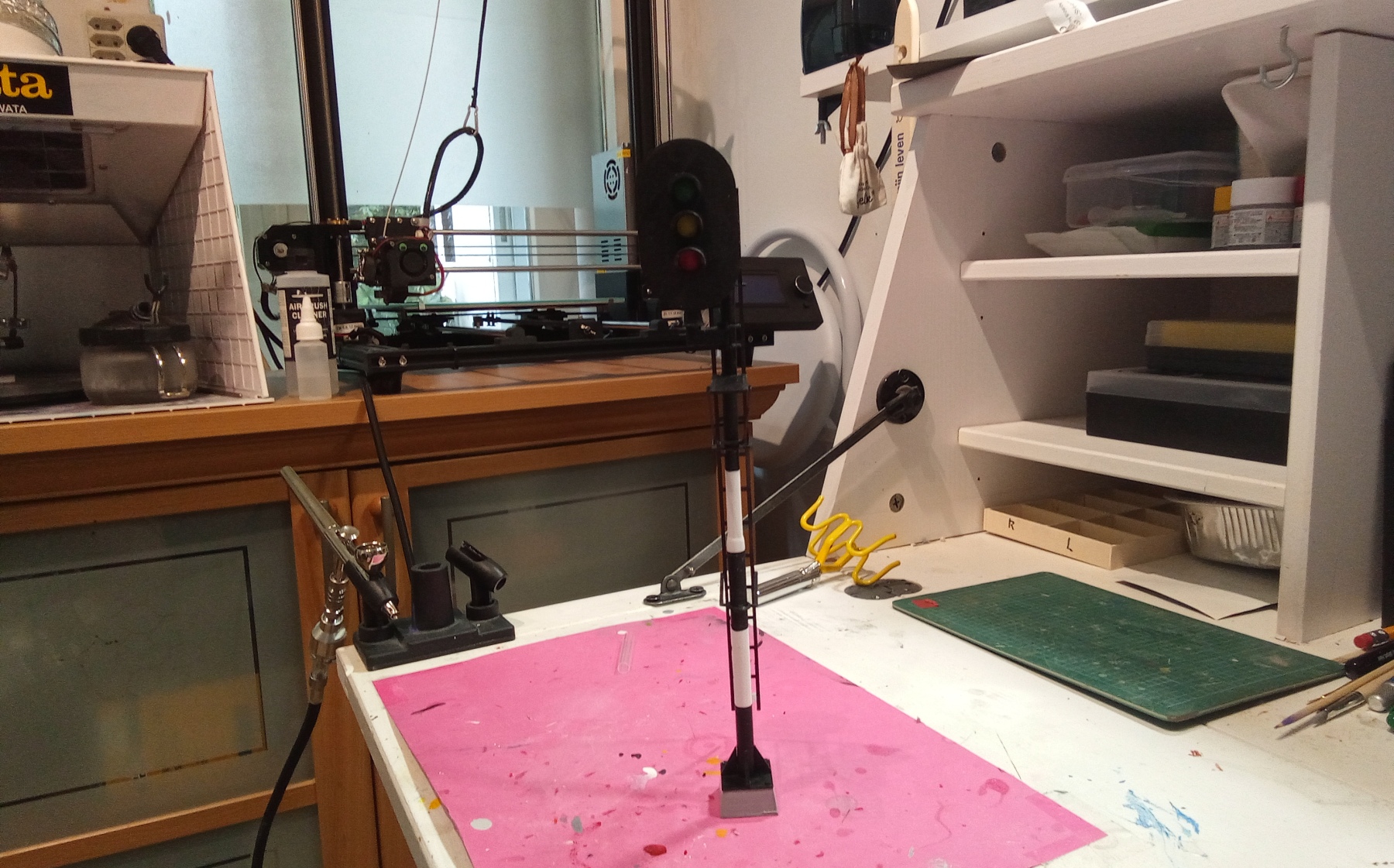

Samen gebouwd en in de verf ziet het er dan zo uit.
Het gaat hier om een statisch model.





Voor de wadloper in mijn vitrine kast wil ik wat objecten gaan toevoegen.

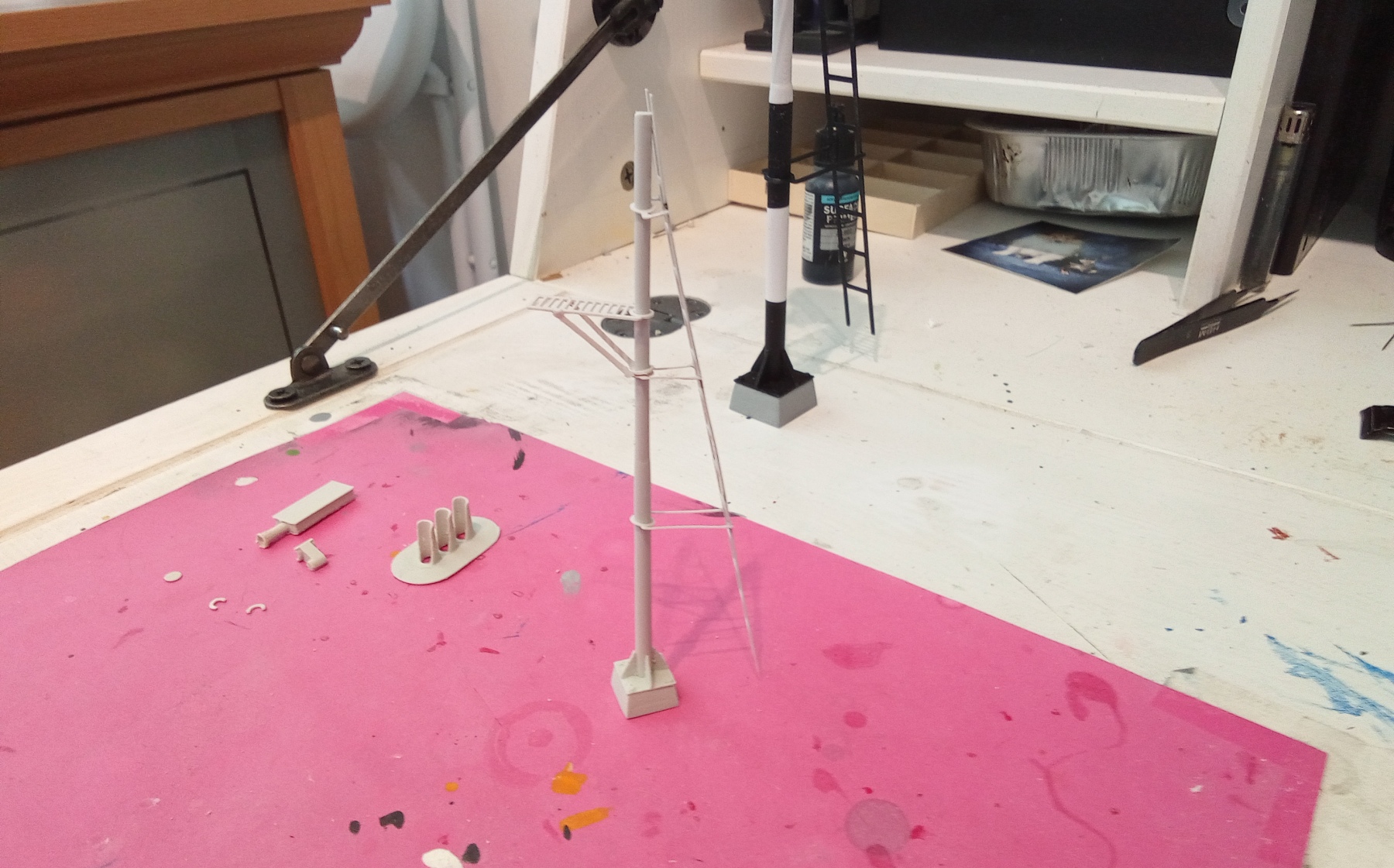

De onderdelen in de schaal 1:43,5 geprint.
En deze weer samen gebouwd en van wat verf voorzien.

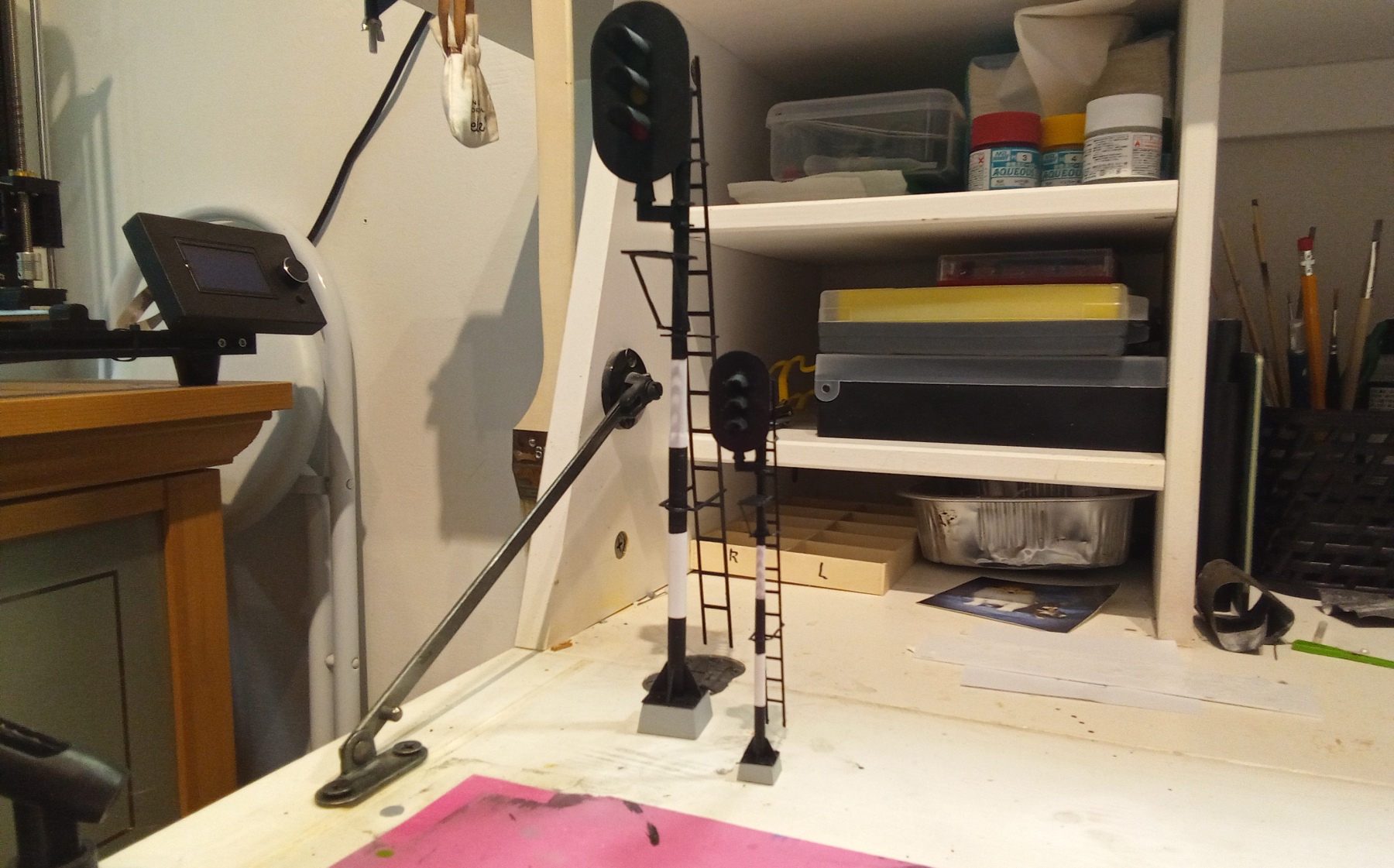

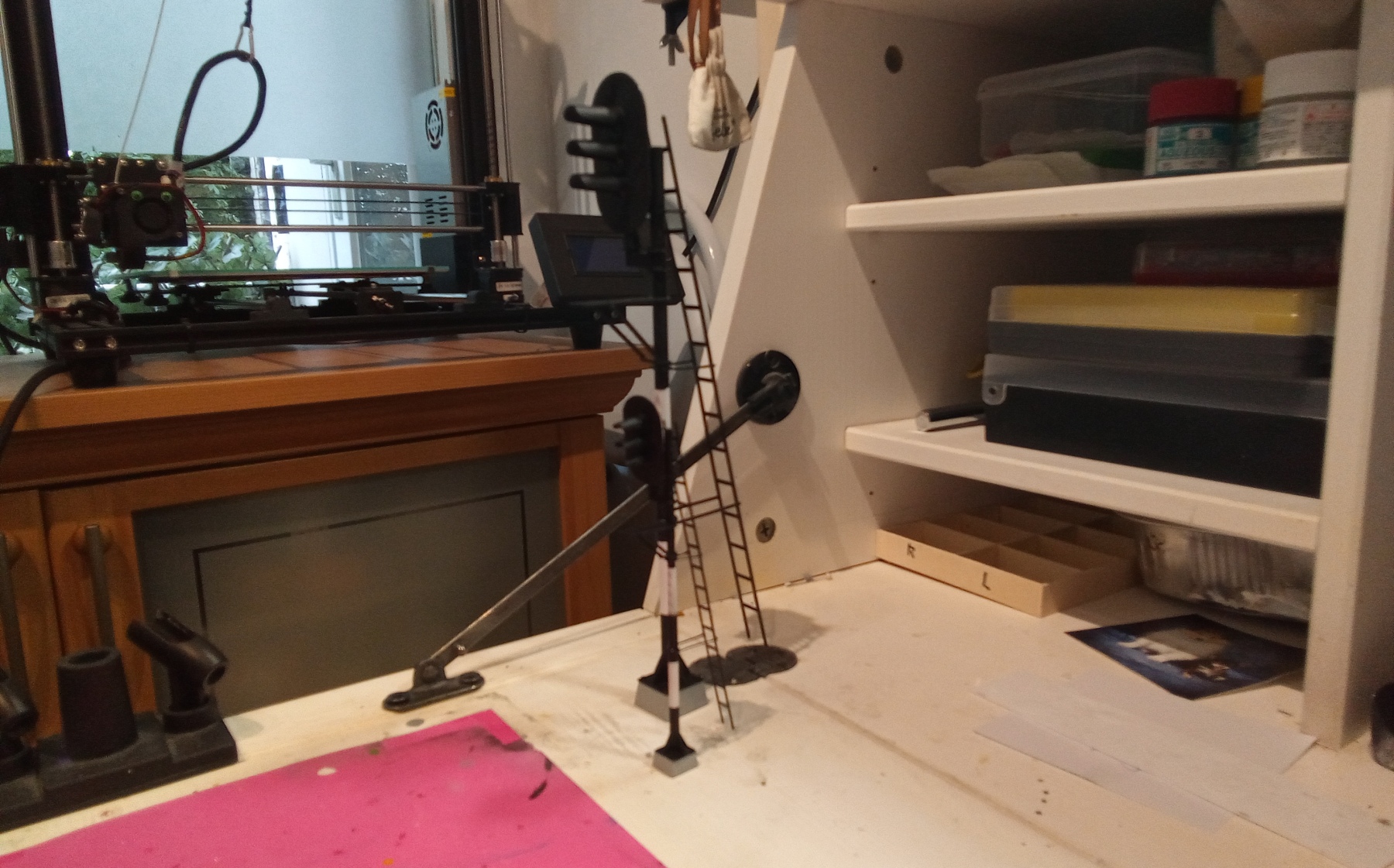

Dat ziet er dan weer zo uit samen met het sein in de schaal 1:24.







Binnen kort zal ik wat laten zien van een NS sik in de schaal 1:24 welke ik aan het ontwerpen ben en bouwen.
Dat geldt ook voor de NS 2530 welek ik ga bouwen deze zal ook in de schaal 1:24 worden.
In dit draadje Ontwerpen met FreeCad zal ik wat meer over het 3d tekenen laten zien.

Groet Ronald.

[MOVisser]

Mooi werk.
Is wel een grote schaal, maar je geeft zelf aan in schaal 0 verder te gaan?

Ronald Visser

[DH1-3104]

Ronald,
De keuze voor de schaal 1:24 is dat ik dit kan combineren met de bouwdozen in de zelfde schaal.
Jammer genoeg laat de gezondheid mij een beetje in de steek, ik ben van N schaal (1:160)overgestapt naar h0 maar dat was me ook nog te klein.
Vandaar de bouw in spoor 0  1op43,5.
Maar ook bij deze schaal heb ik nog steeds dat het te kleine is om het goed te zien.
Vandaar de keuze voor de schaal 1:24.

Groet Ronald.
