Nieuwe kenmerken op Goederenwagens 1

[Hans Reints]

De eerste goederenwagens in Nederland kwamen in 1840 in dienst, een jaar na de opening van de eerste spoorlijn. Dit waren een veewagen en een paardenwagen. Aparte goederenwagens verschenen pas in 1847, gebouwd door de rijtuigfabrikanten Gerrit Soeders in Maarssen en C.M. van Eujen te Utrecht. De bekendste Nederlandse fabrikant van goederenwagens was Werkspoor.
Bekende Europese fabrikanten van goederenwagens zijn nu onder andere Arad (Roemenië), Arbel Fauvet Rail (Frankrijk), Bombardier Transportation Aachen, voorheen Waggonfabrik Talbot (Duitsland), Waggonbau (Duitsland) en Alstrom LHB (Duitsland).
In de gewone taal wordt er meestal gesproken van een goederenwagon. Bij de spoorwegen is echter goederenwagen de juiste term. Een wagen die is ingericht voor het vervoer van personen wordt rijtuig genoemd.

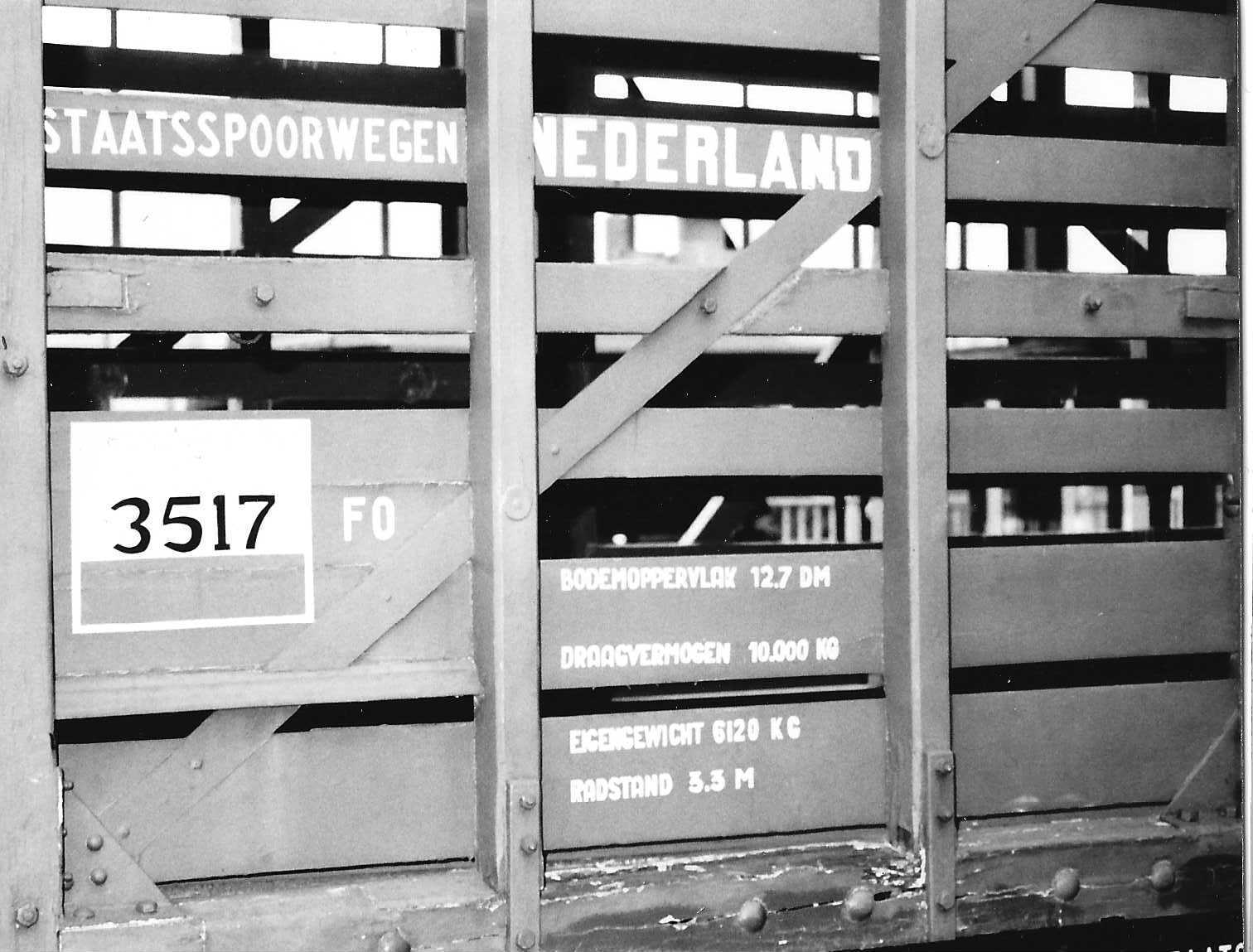

000 SS Veewagen

In 1965 kregen al diegene die met goederen materieel in aanraking kwamen, een boekwerk uitgedeeld genaamd, DE NIEUWE KENMERKEN OP GOEDERENWAGENS.

Voorwoord.
De nieuwe kenmerken in letters en cijfers op de goederenwagens zijn het resultaat van twaalf jaren internationaal overleg, waarbij het nimmer ontbroken heeft aan voorstellen om tot een overzichtelijk systeem te komen, dat aan de zeer vele wensen, die op dit gebied bleken te leven, zo volledig mogelijk tegemoet komt. Vervoersspecialisten, technici, computerdeskundigen en spoorwegdirecteuren hebben hun bijdrage aan dit resultaat geleverd. Verheugend is dat hier in hun gemeenschappelijk overleg over vele politieke grenzen heen een stukje spoorweg-esperanto tot stand is gekomen dat veel misverstand zal voorkomen en het inzicht in de gehele gang van zaken aanmerkelijk zal verduidelijken. Het zal ons allemaal moeite kosten om te leren denken, praten en schrijven in de nieuwe internationale namen en nummers en de oude en vertrouwde nationale te vergeten. Dit boekje/artikel wil U daarbij helpen. Niet alleen geeft het een antwoord op de vraag hoe de gekozen systemen zijn opgebouwd, doch het is vooral een vertaalartikel, dat bij werkzaamheden goede diensten zal kunnen bewijzen.

N.V. Nederlandse Spoorwegen.


INLEIDING.
Het doel van de internationaal vastgestelde uniforme wagenkenmerken is tweeledig:
a) Terug of retour belading van vreemde wagens te bevorderen, doordat men aan de hand van deze gegevens snel de juiste wagensoort kan vaststellen
b) Aanpassing van de wagenopschriften aan de eisen van de automatische administratie (computers). Hiervoor moeten de wagengegevens in cijfers worden uitgedrukt.
Samenstelling van de nieuwe wagenkenmerken. De nieuwe uniforme wagenkenmerken bestaan uit, 5 regels.

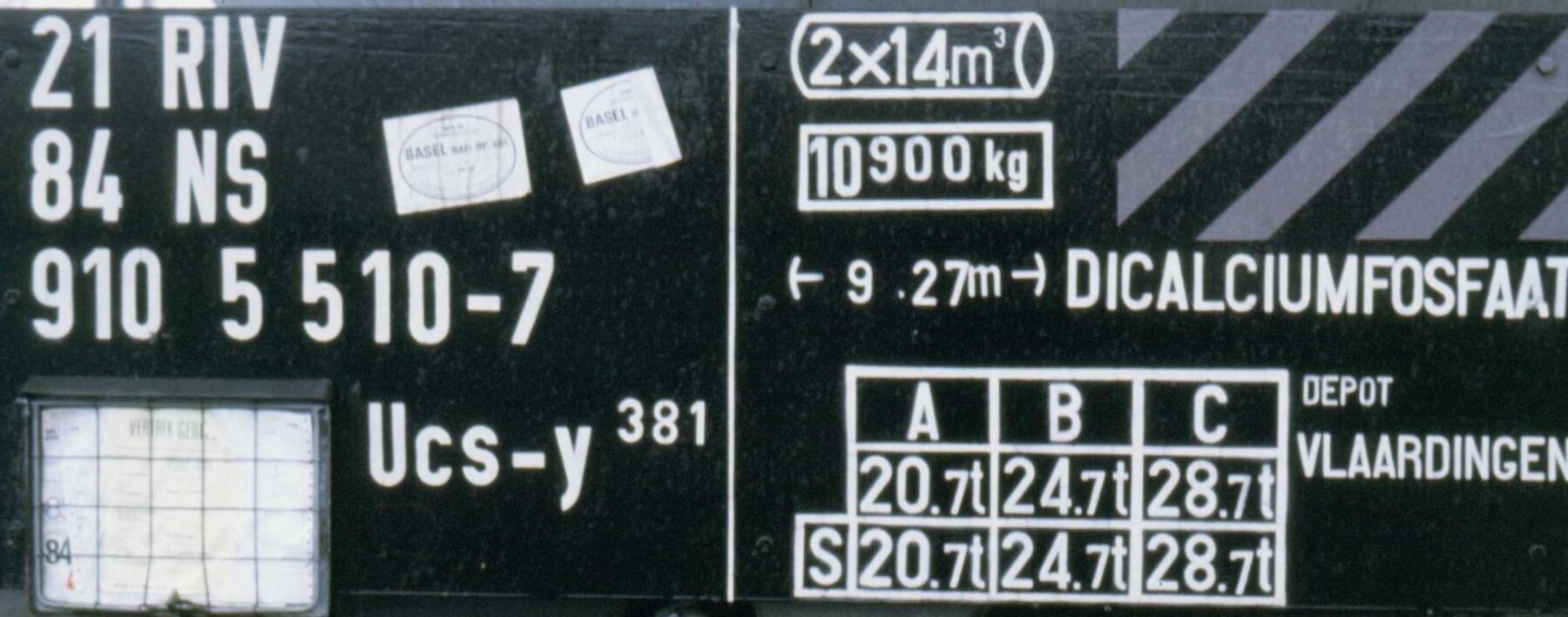

001 Schilt Bollenwagen Ucs-y 381

regel 1; in cijfers, Een codegetal van 2 cijfers, aangevende het regiem b.v. voor     RIV: 21, voor EUROP 01.
In letters, Het regiem, waaronder de wagen loopt b.v. RIV, RIV-EUROP, RIV-IF e.d.
regel 2; Een codegetal van 2 cijfers aangevende het eigendomsmerk b.v. NS=84, DB=80.
In letters; het eigendomsmerk, b.v. B, FS,NS-MT
regel 3; Het wagennummer, steeds bestaande uit 7 cijfers, waarvan de eerste vier de wagensoort aangeven.
regel 4; Een controle-cijfer ten dienste van de computer, geplaatst achter het wagennummer en daarvan door een liggend streepje gescheiden.
regel 5; in letters de soortnaam, bestaande uit één hoofdletter (soort letter), al dan niet gevolgd door een aantal kleine letters (eigenschapsletters) en voorlopig voorafgegaan door een ronde stip, aangevende dat het een nieuwe soortnaam betreft.
ad 3é De 12 hoofdsoorten (E t/m U) zijn herkenbaar óf aan het eerste óf aan de eerste twee cijfers van het wagennummer. Om het juiste wagentype uit het wagennummer af te leiden moeten ook het derde en vierde cijfer worden bezien.

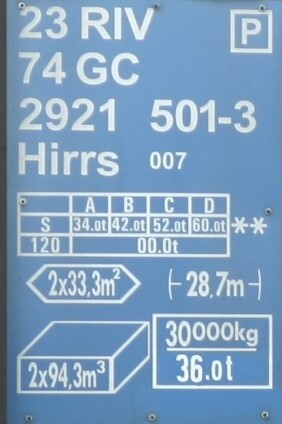

002 blauw schild Hirrs 007 van Green Gargo Zweden

De eerste vier cijfers van het wagennummer geven dus het wagentype aan; de overige drie cijfers (vijfde t/m zevende) bepalen de volgorde in de betreffende wagenserie.
Dit houdt in dat achter één codegetal van vier cijfers maximaal 1000 wagens genummerd kunnen worden b.v. 1331 000 t/m 1331 999. Voor wagensoorten, waarvan er meer dan duizend stuks in één der wagenparken voorkomen, moest dus meer dan één opeenvolgend codegetal worden gereserveerd. Dit is o.m. het geval bij de E (oud-GT) waarvoor 100 codegetallen zijn gereserveerd t.w. 5000 t/m 5099.
Binnen het raam van de voorgeschreven codering reserveren de deelnemende spoorwegen afzonderlijke nummerseries voor EUROP-wagens.
ad 4 é Met behulp van het controlecijfer wordt de juistheid van het 12-cijferige wagenkenmerk, zoals dat hierboven is omschreven, gecontroleerd. Het doel van deze controle is de computer de meest voorkomende fouten t.w. een verkeerd cijfer of verwisseling van 2 opeenvolgende cijfers te laten signaleren. Daartoe vermenigvuldigt de computer de cijfers op de oneven plaatsen (van links gerekend) met 2, en de cijfers op de even plaatsen met 1 en telt daarna alle verkregen enkelvoudige cijfers op. Indien de som hiervan op nul eindigt, wordt het wagenmerk als juist aangenomen.

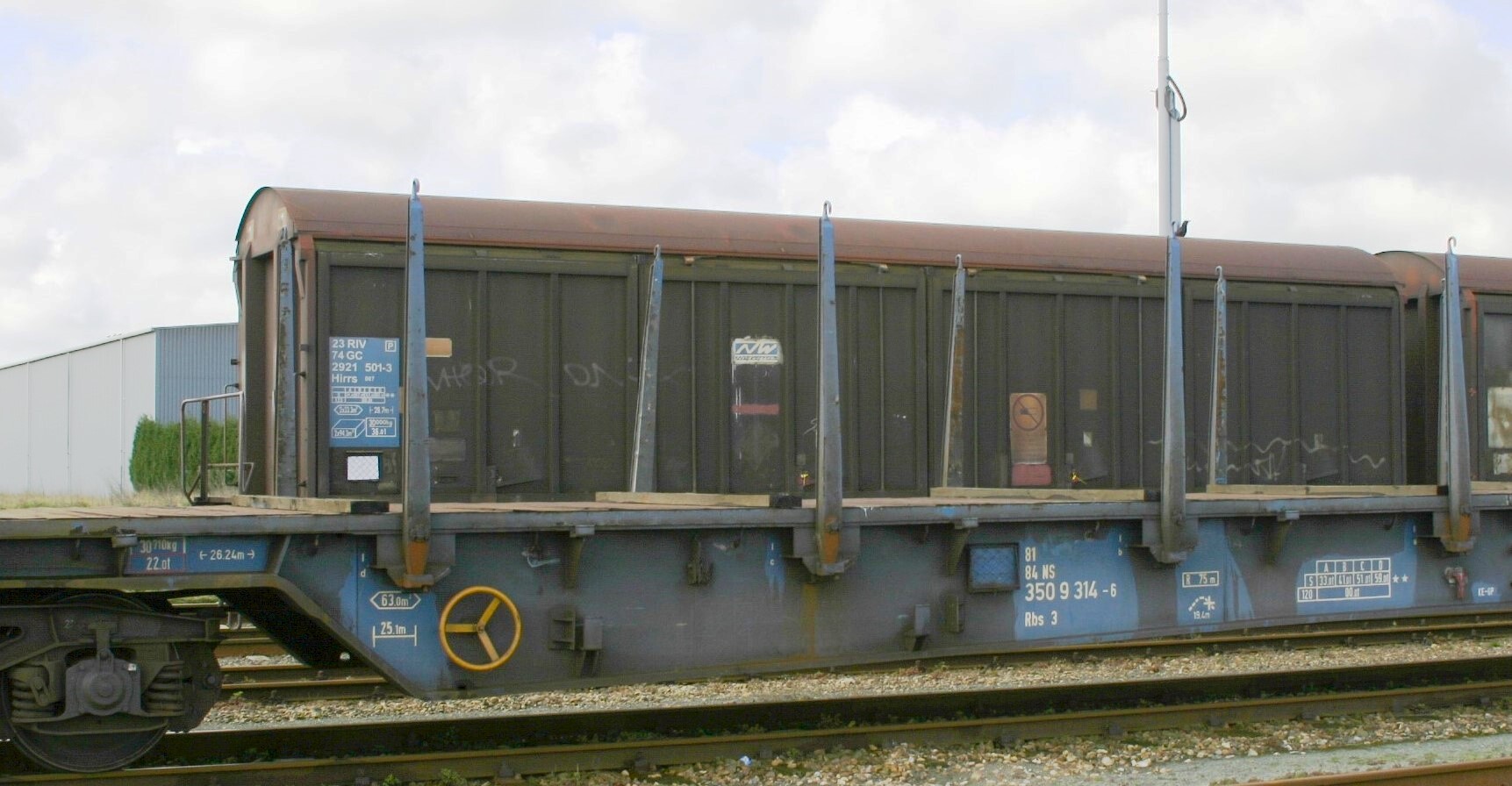

003 Controle cijfer op een Rbs 3

Voorbeeld: wagennummer is;
21 84391 0 051 0 dan wordt het 2x2=4 +1 + (8x2 =1+6) + 4 + ( 3x2=6 ) + 9 + (1x2=2) + 0 = (0x2=0) + 5 + (1x2=2) + 0 = 40
Opgemerkt wordt dat dit controlesysteem niet werkt bij verwisseling van de cijfers bij de getallen 09 en 90. In beide gevallen is de som der cijfers 9 (9 of 1 +8).
De cijfercodes, waarin de combinaties 09 of 90 voorkomen, zijn daarom in het NS-park overgeslagen .
ad 5e, Indien een soortnaam slechts bestaat uit één soortletter (dus uit een hoofdletter zonder toevoeging van kleine letters) , dan zal de betreffende wagen alle eigenschappen bezitten, die in de overzichten "Herkenning van goederenwagens ",achter de betreffende soortletter zijn vermeld

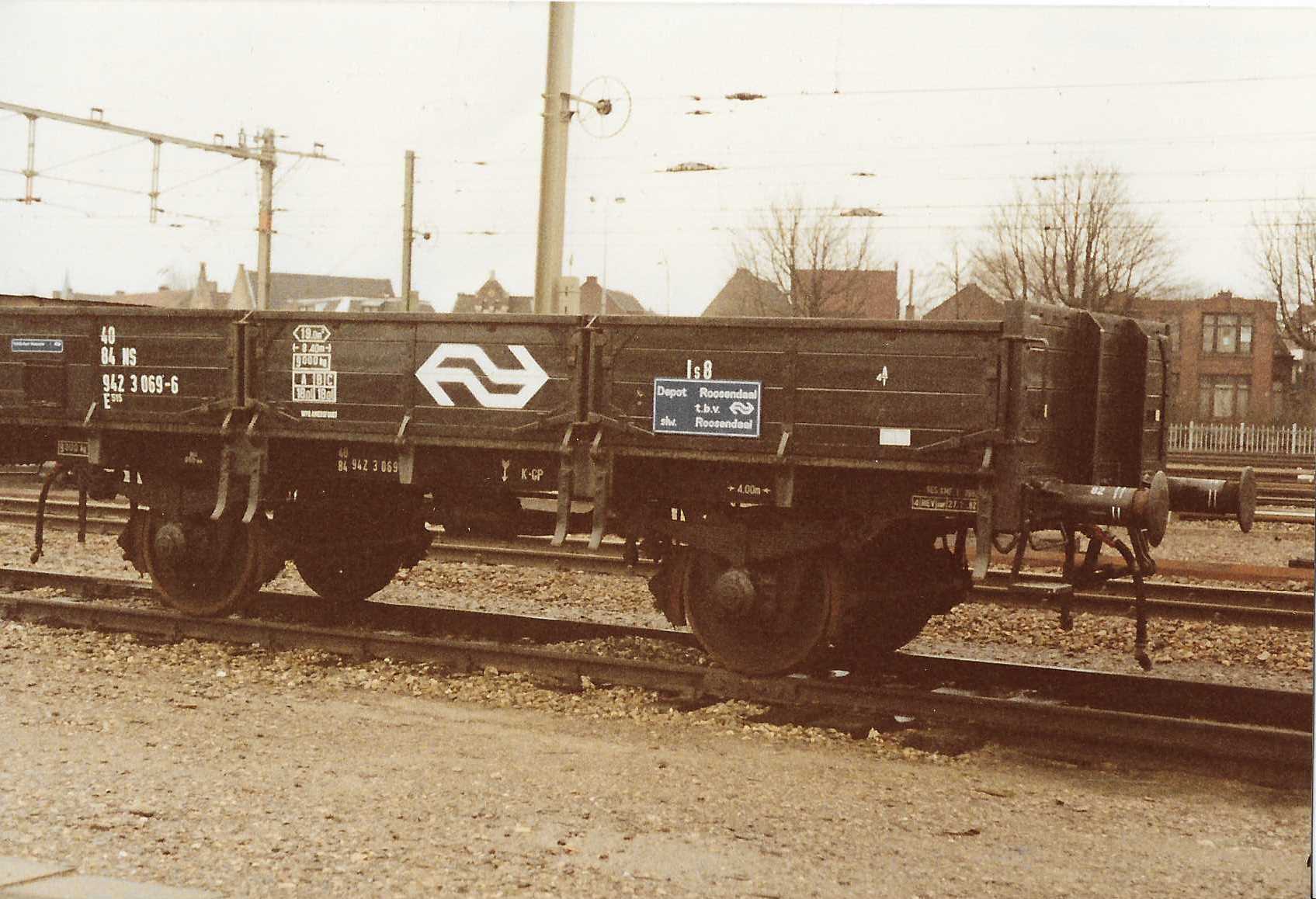

004 Zandwagen E 515 Depot Rsd

Bestaat de soortnaam uit één hoofdletter (=soortletter) en één of meer kleine letters, dán wil dit zeggen, dat de betreffende, wagen - of meer eigenschappen bezit dan in de soortletter is aangegeven. Hierdoor worden gebruikt de positieve eigenschapsletters a t/m i en q t/m s.- of één of meer eigenschappen, in de omschrijving van de soort-letter opgenomen, niet bezit. Hiervoor worden gebruikt de negatieve eigenschapsletters k t/m p.

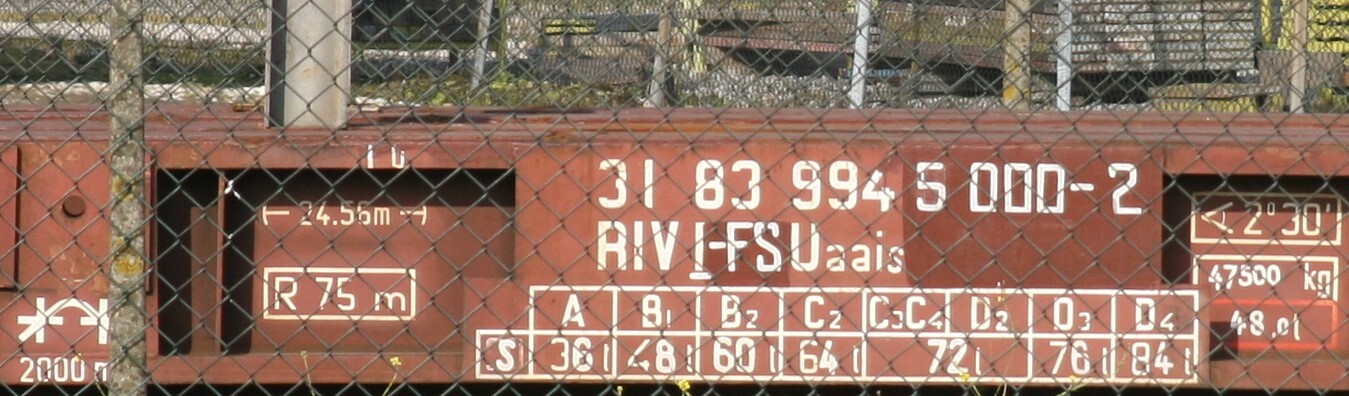

005 stelbalk kuilwagen FS Uaais

Achter de soortnaam kan een getal van twee cijfers zijn geplaatst, dat slechts een technische betekenis voor de eigendomsspoorweg heeft.
Met onderstaande eigenschapsletters wordt bij alle wagensoorten een zelfde eigenschap aangegeven:
a: duidt steeds het aantal assen aan,
f: duidt steeds de geschiktheid voor verkeer met Engeland aan (ferryboat),
k: duidt steeds aan dat de wagen een lagere toelaatbare belading heeft dan in de betekenis van de soortletter is aangegeven (denk aan k van kilo's),
m: duidt steeds aan dat de wagen kleiner van lengte of vloeroppervlakte is dan in de omschrijving van de soortletter is aangegeven,
mm betekent nog kleiner (denk aan m van meters.)
s: geeft aan dat de maximum snelheid100km/h bedraagt
ss: geeft aan dat de maximum snelheid 120 km/h bedraagt (denk aan s van snelheid).Van de overige eigenschapsletters wisselt de betekenis, afhankelijk van de wagensoort, waarbij ze worden gebruikt.

In dit artikel ZIJN DE SOORTNAMEN, WAARIN DE LETTERS q en r (RESP .ELEKTRISCHE EN STOOMVERWARMING(LEIDING) VOORKOMEN, OPGENOMEN WEG gelaten Daar DEZE EIGENSCHAPPEN VAN VREEMDE GOEDERENWAGENS OP ONS NET GEEN GEBRUIK WORDT GEMAAKT.
De letters a,b,c,e,m en s kunnen dubbel voorkomen en hebben dan een enigszins andere betekenis dan de overeenkomstige enkelvoudige letter. In tegenstelling tot de letters a t/m s, wier betekenis internationaal zijn vastgesteld, zijn de letters t t/m z gereserveerd voor eigenschappen die in hoofdzaak van belang zijn in het interne gebruik van de eigendomsspoorweg. Overeenkomstig de alfabetische volgorde is de plaats van nationale eigenschapsletters achter de internationale soortnaam en wordt daar van gescheiden door een liggende streep (b.v. Gs-v) Elke spoorweg bepaalt zelf de betekenis van de nationale eigenschapsletters met dien verstande, dat internationaal overeengekomen is deze letters als volgt te gebruiken:
t t/m w: voor eigenschappen, die de retourbelading door vreemde spoorwegen niet bemoeilijken.
x t/m z: voor eigenschappen, die de retourbelading door vreemde spoorwegen WEL bemoeilijken.

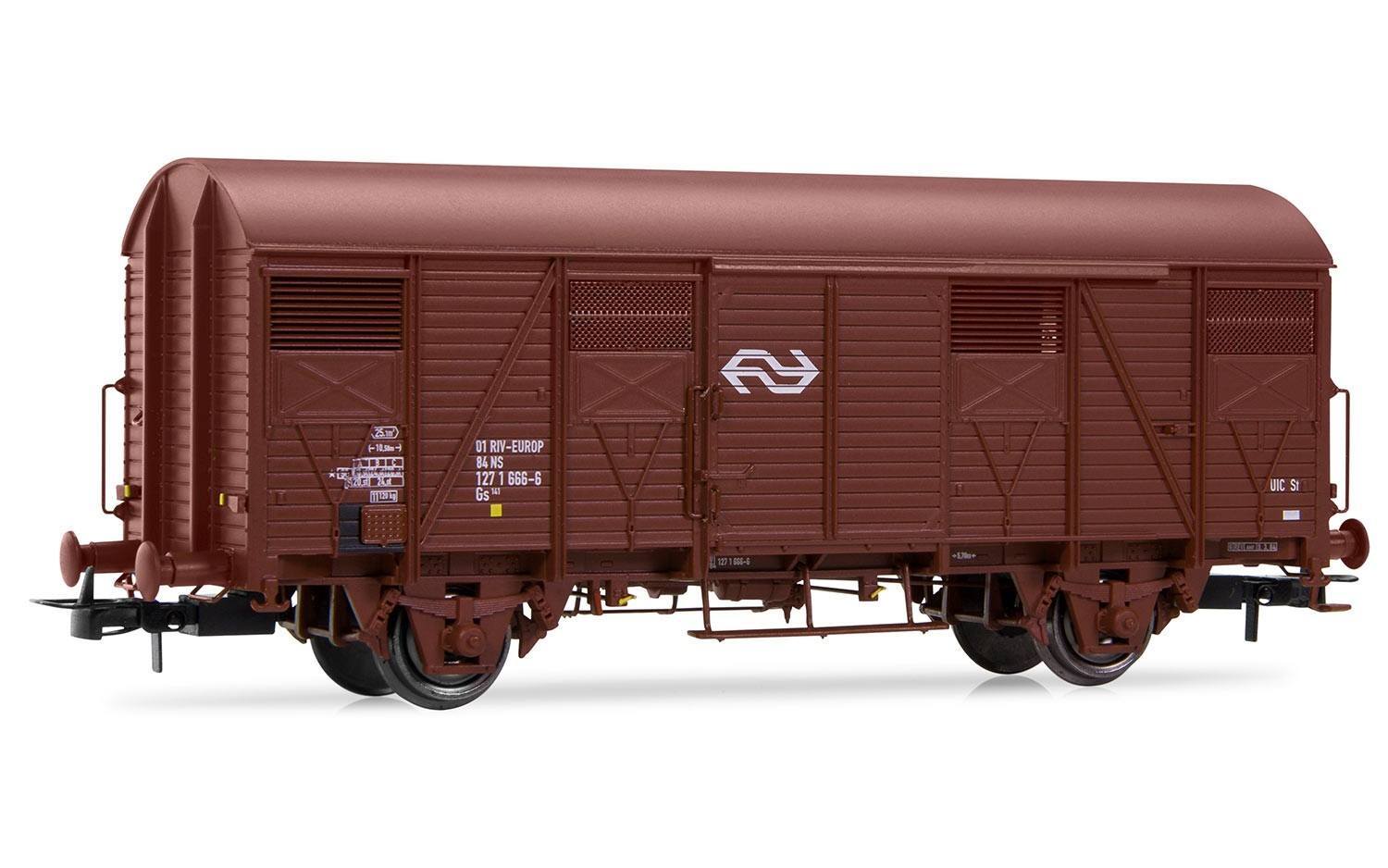

006 Gs 141 Model Rivarossi

CODECIJFERS EN CODELETTERS VAN HET REGIEM
Het regiem, waaronder de wagen loopt, bepaalt niet alleen de huurprijs en de wijze, waarop deze wordt afgerekend, doch ook het gebruik dat van de wagen mag worden gemaakt, (Voor Particuliere wagens zullen dezelfde regiem - aanduidingen gebezigd worden als voor wagens die eigendom van een spoorweg zijn. De P-wagens zijn herkenbaar aan het eerste cijfer van het wagennummer = 0 en de letter P bij het wagennummer ) Op de wagens, welke op NS-net verschijnen, kunnen onderstaande regiem-opschriften voorkomen.

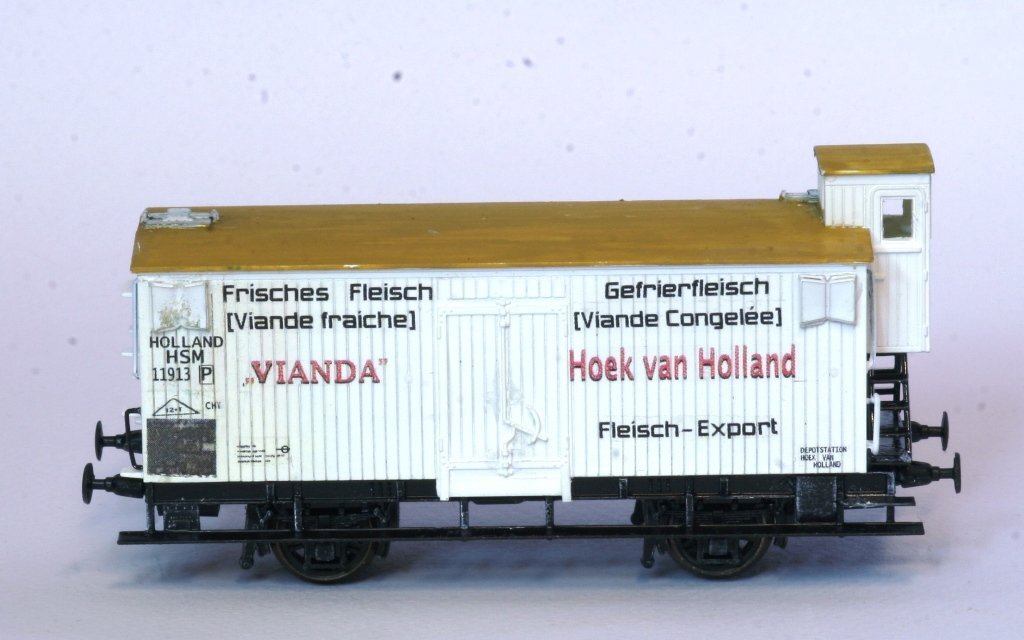

007 P wagen

Regieopschriften

01----------------RIV-Europ          EUROP-wagen met vaste spoorbreedte
                                                 Deelnemers EUROP-pool zijn: België,
                                                 Luxemburg, Frankrijk, Italië,
                                                 Zwitserland, Oostenrijk, West-
                                                 Duitsland, Denemarken en Nederland.

01,02                 RIV-OPW.         OPW is de afkorting voor een Pool
                                                van de Oost-Europese Spoorwegen
                                                03,04, DR,PKP,BDZ,CFR, CSD, en
                                                           MAV
                                                 01=vaste spoorbreedte;
                                                 02 t/m 05 of 06 verwisselbare assen of
                                                                        op de assen verstelbare wielen .

11,12                  RIV-IF INTERFRIGO
11                                              vaste spoorbreedte:
12 t/m 16                                   verwisselbare assen of op
13,14                                         verwisselbare wagen assen
15 of 16                                      verstelbare wielen

20                                              Niet geschikt voor internationaal
                                                  vervoer. Alleen voor Binnenlands
                                                  verkeer

21,22RIV              RIV-wagen.      Normale wagenhuur.
21                                               vaste spoorbreedte
22 t/m 26                                    verwisselbare assen
23,24                                          of op de assen verstelbare wielen.
25 of 26                                      Indien op wagens van de Oost-
                                                  Europese Spoorwegen naast de  aanduiding RIV
                                                  ook de letters MC voorkomen heeft dit voor NS geen
                                                  betekenis.

30                                              Dienstwagen. Hiertoe behoren
                                                  zowel de dienstwagens als de
                                                  goederentreinbagagewagens

31,32                     RIV-wagen.    Bijzondere huurprijs (is nog niet van
                                                  kracht)
31 =
33,34,                                        vaste spoorbreedte
32 t/m 36 =                                verwisselbare assen of op de assen
35 of 36                                      verstelbare wielen .

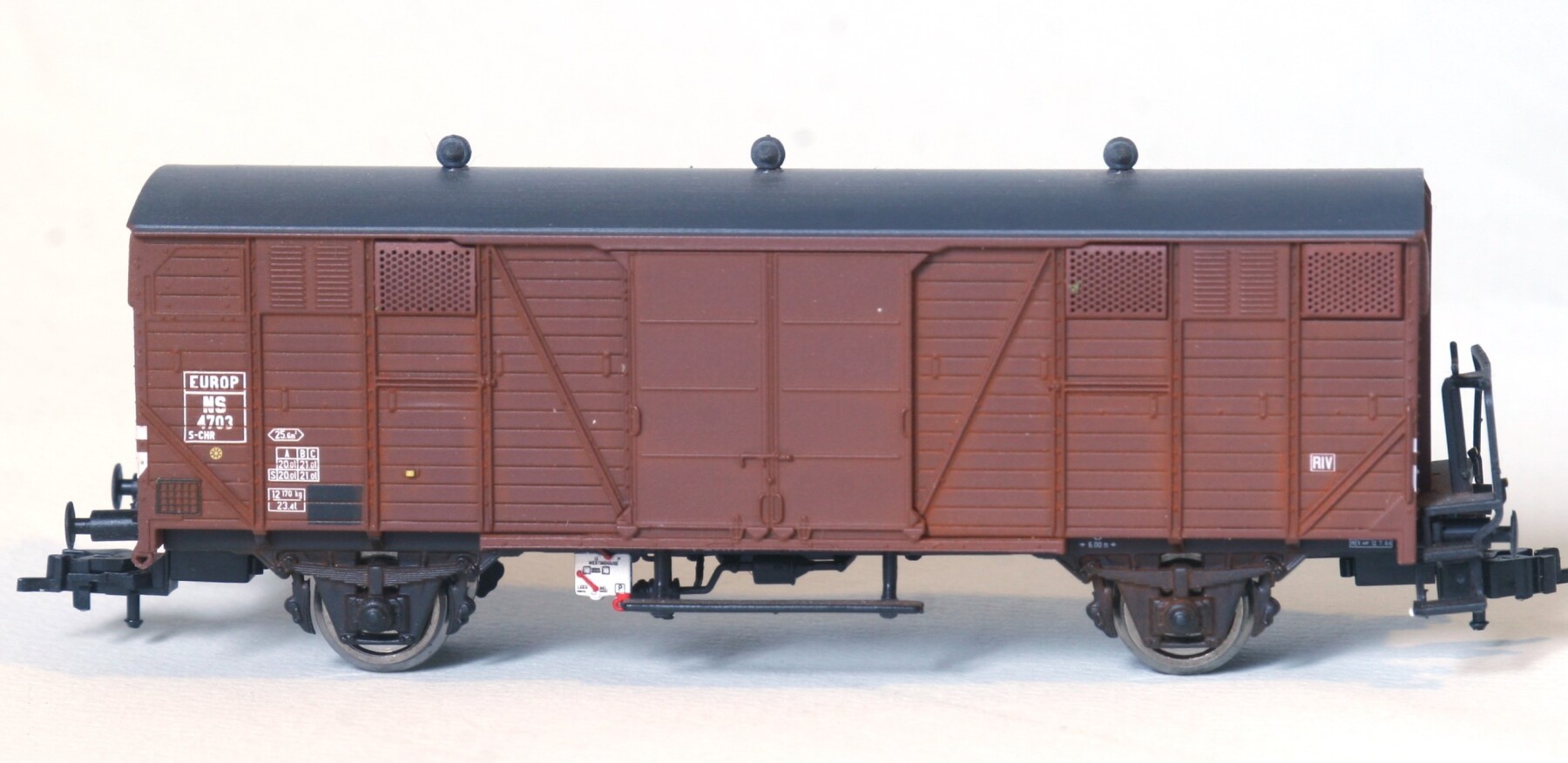

008 Europ NS4703 S-CHR.  RIV-wagen

In grote lijnen kunnen we de volgende wagentypes onderscheiden:
Openwagen wagens met een open dak zodat hier bulkgoederen in gestort kunnen worden. Soms is het ook mogelijk om de wagen aan de onderkant te legen. Andere open wagens worden gelost via de zijkant of door de wagen te tippen. Sommige open wagens hebben een dak dat geopend kan worden.
Gesloten wagen: wagens die zijn afgesloten voor het vervoer van stukgoederen. Via de zijkant kan de wagen beladen worden. Sommige gesloten wagens hebben een koelsysteem om (etens)waren die snel bederven te vervoeren.
Platte wagens: wagens met een platform waar langwerpige voorwerpen of voertuigen op geplaatst kunnen worden, maar ook bijvoorbeeld zand of grind. Om te voorkomen dat voorwerpen eraf vallen, zijn sommige platte wagens voorzien van rongen. Andere platte wagens hebben een huif, zodat de lading niet aangetast kan worden door het weer.
Ketelwagens: wagens waar een speciaal vat op is geplaatst, waarin vloeibare stoffen, gassen of poeders opgeslagen kunnen worden.
Speciale wagens: dit zijn de wagens die niet bij de rest thuishoren, zoals diepladers, transformatorwagens en wagens voor vervoer van radioactief afval. Hierbij tellen ook torpedowagens voor het vervoer van vloeibaar metaal.

[Hans Reints]

Soortletter: G
1é cijfer wagennummer: 1
G = normale gesloten wagen 8 of meer luiken, op 2 assen: 9 meter of meer, 20 ton of meer op draaistellen: 15 meter of meer, 40 ton of meer.


a= op draaistellen.
b = 70 m³ of meer voor 2-assers.
g = voor granen
h = ventilatieluiken op bodemhoogte (groente vervoer in warme landen)
k= op 2 assen: minder dan 20 ton; op draaistellen: minder dan 40 ton
l = minder dan 8 ventilatieluiken
m = laadlengte: op 2 assen: minder dan 9 m, op draaistellen: minder dan 15 m.
s = geschikt voor 100 km/h
ss = geschikt voor 120 km/h .

Eerste 4 cijfers van het wagennummer. van-t/m, daaraanvolgend de Soortnaam.
1000—1009                    G
1010--1025               Gl
1030--1039               Glm
1050--1064               Gm
1072--1073               Ggl
1077                          Gglm
1085--1087               Gbl
1090--1096               Ghm

1100                          Gk
1102--1111               Gk
1116--1148               Gklm
1150--1155               Gkm
1157--1179               Gkl
1180--1183               Gbk
1184--1188               Gbkl
1190--1197               Ggklm
1200—1299
   en
1300--1329               Gs
1330--1346               Gls
1350--1369               Glms
1370--1383               Gkls
1388--1396               Gklms
1398--1399               Gk(m)s

1450--1456               Glms
1470--1498               Ggs

1500--1562               Gbs
1563--1568               Gbls
1585--1588               Gbkls
1598                   Gbks

1600--1603               Ghs
1607--1637               Ghms
1650--1665               Ghks
1670--1678               Ghkms

1700--1705               Gss
1735                          Ghmss
1742--1745               Gbss

1870                          Gagm
1885                          Gakl
1886                          Gaklm

1910--1914               Gas
1970--1974               Gagms
1985                          Gakls
1990--1999               Gags

[Hans Reints]

Soortletter: H,
1é cijfer wagennummer:2
H = speciale gesloten wagen op 2 assen: 20 ton of meer; op draaistellen: 40 ton of meer

a = op draaistellen
b = 70 m³ of meer voor 2 assers
c = met kopdeuren
cc = met kopdeuren en ingericht voor autovervoer
d = met luiken in de vloer
e = met 2 vloeren
ee = met 3 of meer vloeren
f = geschikt voor vervoer op veerboten met Engeland
g = voor granen
h = ventilatieluiken op bodemhoogte
i = met schuifwanden
k = op 2 assen minder dan 20 ton
s = geschikt voor 100 km / h
ss = geschikt voor 120 km/h .

Eerste 4 cijfers van het wagennummer. van-t/m, daaraanvolgend de Soortnaam.
2000—2003               H
2004—2005               He
2006                             Hdg
2007                          Hg
2008—2009               Hh
2020                          Hc
2023—2034               Hbc
2038                          H(b)cc
2040                          H(c)f
2044                          Hfg
2050—2059               Hk
2060                          Hek
2061—2062               Hk
2063—2064               Hehk
2065—2066               Hgk
2067—2068               Hhk
2070—2075               Hbk
2080—2081               Hck
2083—2085               Hbck
2087                   Hcck of Hbcck
2090                          H(c)fk
2091                          Hfk

2100                          Hs
2102                          His
2103                          Hs
2104                          Hes
2108                          Hhs
2109—2112               Hbs
2113—2114               Hbes
2115—2119               Hbis
2121                          Hcs
2122                          Hcss
2123—2136               Hbcs
2137                          Hbccs(s)
2138                          H(b)ccs.
2140                          Hfs
2141                          H(c)fs
2145                          Hbccfs
2147                          H(c)fhs
2148                          Hfhs
2149                          Hcfs
2150—2157               Hks
2160                          He(e)ks
2170—2175               Hbks
2180—2181               Hcks
2183                          Hbcks
2187                          Hbccks(ss)
2190                          H(c)fks
2197                          Hfhks
2198                          H(c)fhks
2199                          H(b)ccfks

2200                          Hak
2244—2445               Hafhks
2289                          Hack
2298                          H(c)fhks

2397                          Hacfks
2398                          Haccfks

2403                          Haks
2409                          Hahks

2500--2502               Ha
2520--2526               Hac
2529                   Hacg

2700 – 2703               Has
2720                          Hacs
2725                          Hacdgs
2727                          Hacs
2728--2729               Hacgs

[Hans Reints]

030 NORMALE 2-ASSIGE PLATTE WAGENS
Soortletter: K
1é twee cijfers wagennummer: 30 t/m 34
K = Normale 2 -assige platte wagen, 12 meter of langer, 20 ton of meer met uitneembare of neerklapbare zij en kopschotten en met korte rongen

b = met lange rongen
k = minder dan 20 ton
l =  zonder rongen
m = 9 tot 12 meter
mm = minder dan 9 meter
o =met vaste schotten
p = zonder schotten
s = geschikt voor 100 km/h
ss = geschikt voor 120 km/h

Eerste 4 cijfers van het wagennr. van-t/m, daaraanvolgend de Soortnaam.
3000—3015               K
3023—3024               Kb
3025                          Kbk
3027—3029               Kbp
3030—3035               Kl
3050                          Klp
3055—3057               Kp
3060—3061               Kkp
3065                          Kk
3066                          Kkl
3067                          Kkl(p)

3100—3102               Km
3109                          Kmp
3123                          Kbm

3127                          Kbmp
3130—3142               Klm
3145                          Klmo
3148                          Klmp
3150                          Kmm
3155                          Kmmp
3160—3167               Klmm
3170—3172               Klmmo
3173                          Klmmp

3200—3203               Kkm
3208—3209               Kkmp
3224—3225               Kbkm
3226                          Kbkmo
3227                          Kbkmp
3230—3234               Kklm
3235                          Kklmo
3237                          Kklmp
3250—3253               Kkmm
3254                          Kkmmo
3255                          Kkmmp
3258                          Kbkmmp
3260—3269               Kklmm
3270—3272               Kklmmo
3273                          Kklmmp

3300—3329               Ks
3330—3351               Kbs
3359                          Kbss
3360—3389               Kls
3390                          Klps
3392                          Klss
3395—3396                    Kps
3400—3401                    Kms
3420—3424                    Kbms
3430—3436                    Klms
3437                          Klmps(s)
3439                          Kklms
3450                          Kmms
3460—3461                    Klmms

[Hans Reints]

036 GECOMBINEERDE OPEN / PLATTE WAGENS

Soortletter:= O, gecombineerde open / platte wagen op 2 assen , langer dan 12 meter,20 ton of meer, neerklapbare kop- en zijwanden en met rongen.

a = 3 assen
k = minder dan 20 ton
l = zonder rongen
m = van 9 tot 12 meter
s = geschikt voor 100km/h

Eerste 4 cijfers van het wagennummer.
3610—3622               Om
3625—3626               Okm
3630                          Oam
3650                          Omm
3654                          Okmm
3700                          Os
3710—3717               Oms
3790                          Ofs

[Hans Reints]

038 NORMALE 4-ASSIGE PLATTE WAGEN

Soortletter = R
Eerste 2 cijfers wagennummer 38 en 39
R = normale 4-assige platte wagen langer dan 18 meter, met neerslaande kopschotten en rongen, 40 ton of meer
k = minder dan 40 ton
l = zonder rongen
m = van 15 tot 18 meter lang
mm = korter dan 15 meter
o = vaste kopschotten
p = zonder schotten
s = geschikt voor 100 km/h.


Eerste 4 cijfers van het wagennummer van t/m, daaraanvolgend de Soortnaam.
3800—3804               R
3820—3824               Rp
3825                          R(k)p
3826—3829               Rp
3830                          Rl
3838—3839               Rkmo
3840                          Rm
3841—3843               Rmp
3845                          Rkm
3846                          Rkmp
3848                          Rklmp
3850—3851               Rmm
3868                          Rmmo
3870—3872               Rmmp
3873—3875               Rkmm
3876—3877               Rkmmp
3880                          Rlmm
3881—3888               Rklmm
3889                          Rklmmo
3890—3891               Rlmmp
3899                          Rklmmp

3900—3913               Rs
3914                          Rps
3930—3935               Rlmms
3950—3969               Rmms

[Hans Reints]

040 SPECIALE PLATTE WAGENS

Soortletter = L
Eerste 2 cijfers wagennummer 40 t/m 41
L is een 2-assige plattewagen van een speciaal type, 20 ton of meer,

a = op 3 assen,
b = voor autolaadkisten,
c = met draaischamels,
e = dubbeldekwagen voor auto's,
f = geschikt voor veerboten met Engeland,
k = minder dan 20 ton,
l = zonder rongen
p = zonder schotten
s = geschikt voor 100 km /h
ss = geschikt voor 120 km/h .

Eerste 4 cijfers van het wagennummer van t/m, daaraanvolgend de Soortnaam.
4000                          L
4005                          La
4008                          Lap
4010                          Lb
4019                          Lab
4020—4023               Lc
4024                          Lalp
4025—4026               Ll
4027                          Llp
4028                          Lp
4030—4031               Le
4040—4043               Lf
4045                          Lfl
4050                          Lk
4056                          Lbk
4057—4059               Lck
4063—4068               Lkl
4069                          Lakl
4074                          Lklp
4075—4079               Lkp
4080                          Lek
4090—4093               Lfk

4100—4109               Ls
4110—4119               Lbs
4125                          Lls
4126—4127               Lips
4128                          Lps
4129                   Laess
4130—4139               Laes
4140—4143               Lfs
4144                          Lbfs
4145                          Lfls
4150                          Lks
4156                          Lbks
4174                          Lklps
4180                          Leks
4181—4185               Lekss
4190                          Lfks

[Hans Reints]

050 NORMALE OPEN WAGENS ( INCL. 050 NORMALE OPEN WAGENS)
Soortletter:E
Eerste twee cijfers van het wagennummer: 50 t/m 55 en 59
E=normale open wagen tipbaar over kop- en zijwanden, op 2 assen:
20 ton of meer, op draaistellen: 40 ton of meer.
.
a = op draaistellen
b = zelflosser ( niet tipbaar)
k = op 2 assen: minder dan 20 ton; op draaistellen: minder dan 40 ton.
l = niet tipbaar over zijwanden
m = op 2 assen: korter dan 7,70 m
       op draaistellen: korter dan 12 m
o = niet tipbaar over de kop
s = geschikt voor 100 km .

Eerste 4 cijfers van het wagennummer. van-t/m, daaraanvolgend de Soortnaam
5100—5109               El
5110—5136               Elo
5140—5149               Eo
5150—5151               Ek
5160—5167               Ekl
5170—5181               Eklo
5190                          Eko
5195                          Es
5196                          Eos

5200—5209               Em
5210—5319               Elm

5330—5383               Elmo
5385—5386               Emo
5390—5392               Ekm
5393                          Eklm
5395                          Eklmo
5397—5398               Ekmo

5400—5434               Ed
5450                          Edm
5460—5476               Eo
5480—5499               Eklm

5500—5519               Eds
5550—5559               Es
5560—5599               El

5600—5899               bestemd voor T-wagens

5900—5911               Ea
5912—5925               Eal
5926—5929               Eaklo
5930—5935               Ealmo
5937—5939               Eaklmo
5940                          Eam
5950—5979               Eas
5980                          Eamo

[Hans Reints]

060 SPECIALE OPEN WAGENS .
Soortletter: F
1é cijfer wagennummer: 6
F speciale open wagen, op 2 assen: 20 ton of meer
op draaistellen: 40 ton of meer

a = op draaistellen
b = meer dan 45 m³ op assen
d= zelflosser
k = op 2 assen: 20 ton of minder
      op draaistellen: 40 ton of minder
s = geschikt voor 100 km/h .

Eerste 4 cijfers van het wagennummer. van - t/m  Soortnaam
6000- 6017               F
6018                          Fb
6019                          Fbd
6020—6029               Fd
6050—6063               Fk
6068                          Fbk
6069                          Fbdk
6070                          Fdk
6090                          Ff
6100                          Fs
6118                          Fbs
6119                          Fbds
6120                          Fds
6190                          Ffs
6200—6699
En
6730—6759    bestemd voor open wagens met openingen in de bodem ( intern gebruik in Oost-Europa ).
6700—6711                         Fa
6720                                         Fas
6728—6729                         Fak
6760—6785                         Fad
6789                                         Fads

[Hans Reints]

070 KETELWAGENS VOOR VLOEBARE EN GASVORMIGE STOFFEN
speciale wagen
Soortletter Uh;
1é cijfer wagennummer: 7  zoals b.v. ketelwagens, silowagens, kuilwagens, voor zover niet gerangschikt onder de speciale wagensoorten F,H,L of S met een toelaatbare belading van: op 2 assen: 20 ton of meer
op draaistellen: 40 ton of meer.

a= op draaistellen
c= lossing door samengeperste lucht
f= geschikt voor veerboten met Engeland
h= voor vloeibare of gasvormige stoffen
k= op 2 assen: minder dan 20 ton, op draaistellen: minder dan 40 ton
s= geschikt voor 100 km/h.

Eerste 4 cijfers van het wagennummer. van - t/m    Soortnaam        goederensoort
7000—7049            Uhk
7050—7099            Uh(s)       petroleumprodukten
7100—7104            Uhk
7105—7109            Uh      alcohol
7110—7112            Uhk
7113                       Uh      levensmiddelen w.o. melk
7115—7116            Uhk
7117—7118            Uh       gecomprimeerd of vloeibaar gas 7119               Uh       pottenwagen
7120—7124            Uhk
7125—7129            Uchk
7130—7133            Uh
7134                            Uhs}    kleverige producten afgeleid van Petroleum
7135—7138            Uch
7139                       Uchs}

7140—7149            Uhk
7150—7159                               Uh   kleverige producten NIET afgeleid van petroleum
7160—7161            Uhk
7162                       Ufhk
7163—7164            Uchk

7165                       Ucfhk}
7166—7169            Uhk
7170—7174            Uchk
7175—7179            Uch
7180—7182            Uh }       chemische producten

7183—7184            Uch
7185                       Uchs
7186—7189            Uh   }
7195—7197            Uhs
7198                       Uh
7199                       Ufh      levensmiddelen w.o.melk

7200—7249            Uahk
7250—7299            Uah

7300 – 7349            Uahk }
7350—7399            Uah
7400—7449            Uahk
7450—7499            Uah}      petroleum produkten

7500—7549            Uahk
7550—7599            Uah }

7600—7604            Uahk
7605—7609            Uah
7610—7614            Uachk }   chemische produkten
7615—7618            Uach }
7619                       Uah      pottenwagen
7620—7624            Uachk
7625—7629            Uach
7630—7634            Uahk }
7635—7639            Uah}      chemische produkten
7650—7664            Uahk
7665—7679            Uah      zuren

7700—7704            Uahk
7705—7709            Uah      alcohol
7710—7712            Uahk
7713                Uah      levensmiddelen w.o. melk
7715—7716            Uahk
7717—7718                              Uah      gecomprimeerd of vloeibaar gas
7719                       Uah      pottenwagen
7720—7724            Uahk
7725—7729            Uachk
7730—7733                               Uah }   kleverige stoffen afgeleid van petroleum
7734                       Uahs
7735—7738            Uach
7739                       Uachs }
7740—7749            Uahk
7750—7759                 Uah      kleverige stoffen NIET afgeleid van petroleum
7760—7761            Uahk
7762                       Uafhk
7763—7764            Uachk }    chemische produkten
7765                       Uacfhk
7766—7769            Uahk
7770—7774            Uachk }
7775—7779            Uach
7780—7782            Uah
7783—7784            Uach }
7785                       Uachs
7786—7789            Uah }
7795—7797            Uahs
7798                       Uah
7799                       Uafh }    levensmiddelen w.o. melk

7800—7899            Uah}         6 assen
7900 - 7999                  Uah }       8 assen .

[Hans Reints]

Landcode
Sinds 2006 is de betekenis van het derde en vierde cijfer veranderd. Gaven deze cijfers tot 2006 de wageneigenaar aan, nu geven deze cijfers het betreffende land aan waar de wagen ingeschreven staat. Vanaf 2006 wordt de wageneigenaar door middel van letters aangegeven:

10 Finse taatsspoorwegen                                                                                            VR
20 Russische Staatsspoorwegen                                                                                   SZD
21 Albanese Spoorwegen                                                                                             ALB
30 Spoorwegen van de Volksrepubliek Korea                                                                  KRZ
31 Spoorwegen van de Volksrepubliek Mongolië                                                             MTZ
32 Spoorwegen van de Volksrepubliek Vietnam                                                              DSVN
33 Spoorwegen van de Volksrepubliek China                                                                  KZD
43 Spoorweg  Raab-Oedenburg - Ebenfurt (Gyor-Sopron-Ebenfurt)                                  GYSEV
44 Lokaalspoorweg van Budapest                                                                                  BHEV
50 Oost-Duitse Spoorwegen                                                                                          DR
51 Poolse Spoorwegen                                                                                                  PKP
52 Bulgaarse Spoorwegen                                                                                             BDZ
53 Roemeense Spoorwegen                                                                                          CFR
54 Tsjechoslowaakse Spoorwegen                                                                                 CSD
55 Hongaarse Spoorwegen                                                                                           MAV
61 Anzin Spoorweg                                                                                                      ANZ
62 Zwitserse particuliere Spoorwegen                                                                           SP
63 Bern-Lötschberg-Simplon Spoorweg                                                                         BLS
64 Spoorweg Noord-Milaan                                                                                          FNM
65 Rjukan Spoorweg (Rjukan -Notodden Toeristenlijn, Noorwegen)                                 RJK
70 Britse Spoorwegen                                                                                                 BR
71 Spaanse Spoorwegen                                                                                             RENFE
72 Joegoslavische Spoorwegen                                                                                    JZ
73 Griekse Spoorwegen                                                                                              CEH
74 Zweedse Spoorwegen (Green Cargo)                                                                       SJ, CG
75 Turkse Spoorwegen                                                                                                TCDD
76 Noorse Spoorwegen                                                                                               NSB
80 West-Duitse Spoorwegen                                                                                        DB
81 Oostenrijkse Spoorwegen                                                                                       OBB
82 Luxemburgse Spoorwegen                                                                                      CFL
83 Italiaanse Staatsspoorwegen                                                                                   FS
84 Nederlandse Spoorwegen                                                                                        NS. 84 NS-wagens, gestationeerd in Zeeuws-Vlaanderen, dragen het  eigendom,
                                                                                                                                 NS_MT
85 Zwitserse Bondsspoorwegen                                                                                    SBB/CFF
86 Deense Spoorwegen                                                                                               DSB
87 Franse Spoorwegen                                                                                                SNCF
88 Belgische Spoorwegen                                                                                            B
94 Portugese Spoorwegen                                                                                           CCFP
95 Israëlische Spoorwegen                                                                                          IR
96 Iraanse Spoorwegen                                                                                              RAI
97 Syrische Spoorwegen                                                                                             CFS
98 Libanese Spoorwegen                                                                                            CEL
99 Iraakse Spoorwegen                                                                                              IRR

Wagencodes
Om aan te geven om wat voor een type goederenwagen het gaat, wordt er internationale codificatie toegepast. Deze codes bestaan uit één hoofdletter die het soort wagen aangeven (zgn. categorieletter) en een onbeperkt aantal kleine letters die de kenmerken van de wagen aangeven. Alleen wagens met het kenmerk "RIV" zijn toegelaten voor internationaal vervoer binnen Europa; deze dienen genormeerde opschriften te dragen.

Categorieletters
De UIC heeft een codering gemaakt voor de typering van diverse wagens:

Letters voor de kenmerken
De letters die de kenmerken aangeven kunnen per categorieletter weer wat anders betekenen. Maar een paar letters geven hetzelfde aan, zoals de a die aangeeft dat de wagen 4 assen of meer heeft, en de s die aangeeft dat de wagen geschikt is voor een snelheid van 100 km/h (ss betekent 120 km/h of sneller).

[Hans Reints]

Het gebruik van nationale eigenschapsletters in het ns-wagenpark
De betekenis van de door NS gebruikte nationale eigenschapsletters is als volgt:

wagen                Betekenis van de nationale                                      zulks ter onderscheiding van
eigenschapsletter                                                                                      wagen
Gs-v                               v=21 ton                                                                         Gs ( 28 ton)
Hbis-w                            w= met tussenwand                                                         Hbis (zonder tussenwand)
Hbcs-v                            v = lang 11,6 m en 21 ton                                                Hbcs (12,7 m en 26,5 ton)
Kb-w en Kbs-w                w = lang 13,9 m                                                              Kbs ( 12,5 m )
Rs-v                               v  = 42 ton                                                                      Rs=56 ton
Eds-v                              v = 38 m³inhoud                                                             Eds ( 40 m³)
T-x                                  x = met bijbehorend dekzeil                                             T(schuifdak )
T-u + Ts-u                       u = luikendak                                                                  T ( schuifdak
T-t                                  t = roldak                                                                        T ( schuifdak )
Fs-z + F-z.                      z = met klepbakken                                                          F(= geen kiepbakken )

Uai-w                              w= 8 assen
Uai                                 (6 assen)
Lbs-z                               z = ingericht voor soda-containers                                    Lbs ( voor overige autolaadkisten )


KENMERKEN OP NS WAGENS GESTATIONEERD IN ZEEUWS VLAANDEREN
Ter onderscheiding van overige NS-wagens worden op NS-wagens, gestationeerd in Zeeuws-Vlaanderen, achter het eigendomsmerk "NS ", gescheiden door een liggende streep, vermeld de letters "MT ", De overige cijfer- en letteraanduidingen zijn gelijk aan die van de andere NS-wagens, met dien verstande, dat voor de NS-MT - wagens afzonderlijke nummerseries worden gebezigd
Voorzover onderstaande wagensoorten in Zeeuws-Vlaanderen mochten worden gestationeerd, worden zij als volgt genummerd:
Voorzover onderstaande wagensoorten in Zeeuws-Vlaanderen mochten worden gestationeerd , worden zij als volgt genummerd:
oude NS-kenmerken                                                                                                     nieuwe NS-MT-kenmerken
eerste 3 cijfers van het wagennummer                       naam
24576-24998 31002-31375                                    CH(R)MK                                             102,                            GL
5700-8099                                                            S-CHO                                                 125                             Gs
30000-30899  32000-32394                                   Hbs                                                     151                             Gbs
61651 – 66840                                                      GTU                                                     505                             E

Voorbeeld van kenmerking van een NS-MT-wagen
21 RIV
84 NS-MT
102 0 102-2
Gl

KENMERKEN OP PARTICULIERE WAGENS
Particuliere wagens krijgen dezelfde kenmerken als de overige wagens, met de volgende afwijkingen:
1 Het wagennummer begint steeds met het cijfer 0
2 Achter het wagennummer met controlecijfer wordt een letter P in een vierkant geplaatst

Voorbeeld voor een 2-assige particuliere NS- ketelwagen, die 100 km/h kan rijden
21 RIV
84 NS
072 0 213- 2 in vierkant de P
Uhs

Evenals bij de overige wagens geven de eerste vier cijfers van het wagennummer de wagensoort aan:
De hoofdsoorten per particuliere wagens zijn herkenbaar aan de eerst 2 of 3 cijfers, overeenkomstig onderstaande globale indeling;
eerste 2 of 3 cijfers van het wagennummer, soortnaam van het wagennummer
00(en 07)                                            Uh                            050                                      E
01                                                       G                              051                                      T
02                                                       H                              052                                      Es
030                                                      K                             053                                      Ts
031                                                      O                             055                                      Ea
034                                                      K                              056                                     Ta
035                                                      R                              06                                       F
040—044                                              L                               07 (en 00)                          Uh
045-047                                               S                               0                                        I
048                                                      Lf                              09                                      U
049                                                      Sf

De betekenis van de hierboven vermelde letters en van overige eigenschapsletters, voorkomende in de soortnamen op particuliere wagens is gelijk aan die van de overige wagens
Dit was dus de nieuwe kenmerken op goederenwagens .

[Arjan6511]

Op verzoek Hans nogmaals het plaatje van het boekje uit 1965 waar de informatie uit kwam:
