YaMoRC komt met R-bus terugmeldmodule YD6016RB-CS

[marcel]

Hoi Henk,

Nou, ik heb eens bij twee overnames een LZ100, LVZ100, 2 of 3 LV100, 4 LV200, Li100, 3 LS100, 2 of 3 LR101, LG100, LA152, 5 ringkern trafo`s, 3 LH100, 1 LH101 en wat multimauzen overgenomen.
Verder heb ik een XpressnetLi, 1x Digikeijs DR4088 S88 CS, 2x Digikeijs DR4018 en een z21 (wit) liggen.
Dus ik heb wel wat liggen, maar alles is bij mij nog niet gebruikt omdat ik een huis aan het bouwen was, maar kon het aanbod niet afslaan.

De LR101 vallen eigenlijk af omdat ik daar een hoop LB101 nodig heb, die best duur zijn.
De DR4088 kan volgens mij wel in combi met de XpressnetLi, maar moet dan wel uitgebreid worden.
En toen kwam de gedachte gang, zou de YD6016RB-ES niet aan de Lenz kunnen en willen praten, maar dat wil niet zo goed begreep ik van Karst.

[henk]

Nou, dat is niet gering.
Ik zou een oefenbaantje leggen. Gewoon een ovaal met een inhaalspoor en nog een opstelspoor, zoiets. En dan een kijken hoe je daarmee met de LZV100, de S88XpressnetLi, de DR4018 en die DR4088CS kan automatiseren. Die CS-versie is met stroomdetectie, dus daar hoeft verder niets bij.
Is leuk om te doen en je leert een hoop voordat je een grotere baan gaat bouwen.

Ben ook benieuwd of je al die boosters nodig gaat hebben. Op mijn baan kunnen maximaal 4 treinen tegelijk rijden en dan kan de LZV100 gemakkelijk aan.

[marcel]

Hoi Henk,

En wat kan ik dan gaan gebruiken als ik zou willen uitbreiden op de 4088dr , want digikeijs is ter ziele. Gewoon alles met een S88 bus?

Mvg Marcel

[Ben]

Als je wilt uitbreiden op de 4088DR-CS heeft ModeltreinExpress ze nog liggen: KLIK HIER.
En als die er uiteindelijk niet meer zijn kun je voor de YaMoRC YD6016ES-CS gaan: KLIK HIER

Gr, Ben.

[henk]

Ja, S88 is denk de meest geproduceerde terugmelder door nogal wat fabrikanten. Je hoeft echt nooit zonder te zitten.

[AlbertW]

Nou, daar zou ik niet al te vast op rekenen... Naar willekeurig welke OPTO versie is er nauwelijks vraag bij ons... Misschien 25 voorbestellingen in 10 maanden tijd. Dus economisch niet verantwoord om te maken. Het waren die OPTO-RB's die tot het laatst bij Digikeijs leverbaar waren.

Overigens zijn de CS modules ook als OPTO te gebruiken. Eenvoudigweg een 4k7 weerstand in serie met elke uitgang monteren.

Grtzz,
Karst

Karst, topic is al even bezig.
Maar ik ben nu met lichtsluisjes bezig en zat inderdaad te zoeken naar een Opto versie van Yamorc. Die is er dus nog steeds niet?
Heb onder m'n baan diverse DR4088CS modules zitten en nog vrije uitgangen.
Begrijp ik nu goed dat ik  een simpele weerstand aan mijn signaaldraadje vanaf de infroodmelder soldeer en dat de CS m als melder kan verwerken?


Verstuurd vanaf mijn SM-A546B met Tapatalk

[bask185]

Je hebt ook niet perse een 'yamorc' nodig zolang het maar met dezelfde bus werkt. Je kan tussen al je yd8008, yd8044, yd8016 ook een Dcc decodertje van Viessmann, Märklin, Roco, piko, rosoft, digikeijs etc plaatsen.
Dito voor terugmelders.

Wat je wilt kan wel, maar als je vrije uitgangen met de common al aan de ringleiding hangt, wordt het iets lastiger. Als je een hele vrije poort heb, kan je je sensor aansluiten via een weerstandje. De Common kan dan aan de ground van de sensor. Gebruik je de sharps isf471? Ik zou wel op voorhand dit uittekenen op papier alvorens je gaat aansluiten.

Mvg,

Bas

[AlbertW]

Dankje Bas, inderdaad meerdere merken te bekijken.
Maar in m'n zoektocht kwam ik deze draad tegen. En de opmerking dat t ook op de CS kan. Vandaar.
M'n CS bezetmodules zitten bijna vol. Heb op 1 module nog 4 outs beschikbaar. Common is dus al bezet.
Heb IR sensors (zie foto) met 3 pootjes.
Mijn gedachte, en die van gebruiksaanwijzing, was om 5v aan te sluiten op de Vcc en ground pinnen. En de out naar een ingang(out) op de CS bezetmodule. Met weerstand.
Maar dat gaat dus niet blijkbaar?

Verstuurd vanaf mijn SM-A546B met Tapatalk

[bask185]

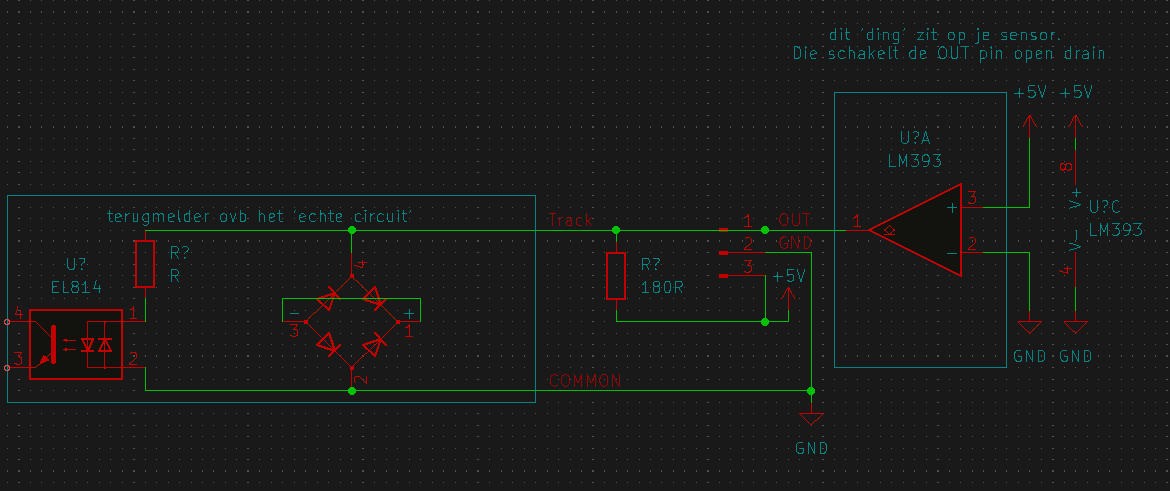

Ik denk dat dit circuit moet werken.



Dat ding heeft van wat ik kon vinden. Een open drain uitgang. Dat betekent dat die of in de lucht zweeft of naar GND schakelt. Als je de uitgang met een weerstand van ergens tussen 220R (16mA) en idk 720R (5mA) pak aan de 5V hangt, dat die het moet doen.

In rust, loopt er een stroom van de 5V door de (hier) 180R weerstand door de terugmelder terug naar de massa. Als die sensor schakelt, dan wordt die uitgang naar de GND getrokken en loopt de stroom door dat 'ding' in plaats van door de terugmelder. Dit betekent wel dat de bezetmelding geïnverteerd werkt. Dus of terugmelder of computer programma moet de stand omdraaien.

Mvg,

Bas

P.S. #1 die 180 waarde is niet aan te raden. Dan zit je precies op de absolute maximum settings van 20mA

P.S. #2 het kan zijn dat dat ding al een interne pullup weerstand heeft. Dat kan je nameten. Die is waarschijnlijk te groot om de terugmelder zijn truukje te laten doen, maar hij bijt je ook niet als je hem laat zitten.

[AlbertW]

Kijk.... en dat is t verschil tussen de techneuten en de scenerybouwers.
Ik denk dat ik m snap, maar ga er ff over nadenken. Ik zou zelf een tekeningetje maken met lijntjes en weerstanden tussen de 2 items...‍
Bedankt in elk geval tot zover!

Verstuurd vanaf mijn SM-A546B met Tapatalk
