servo montage onder wissel

[schipcas]

Mede beneluxspoorders.

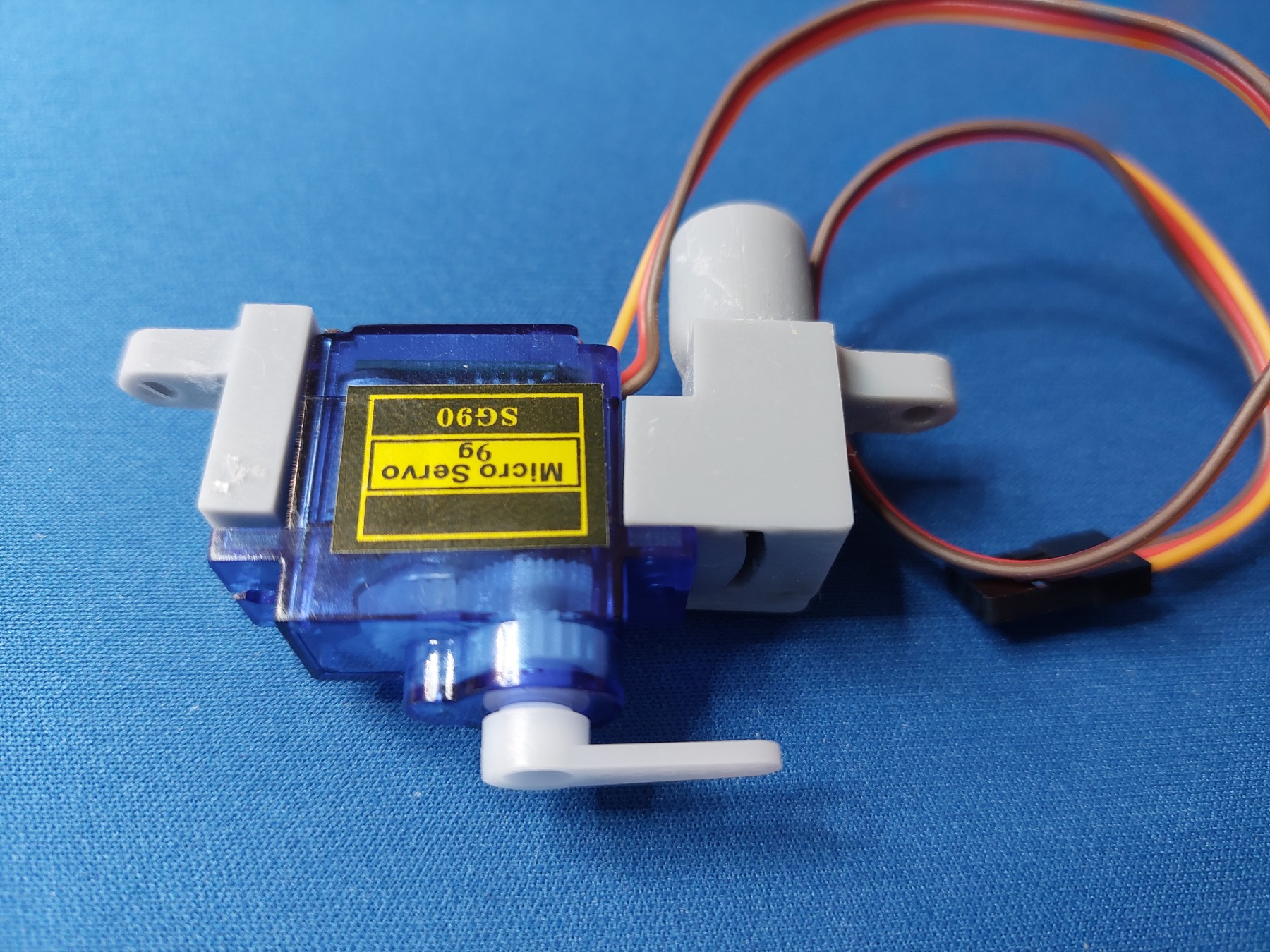

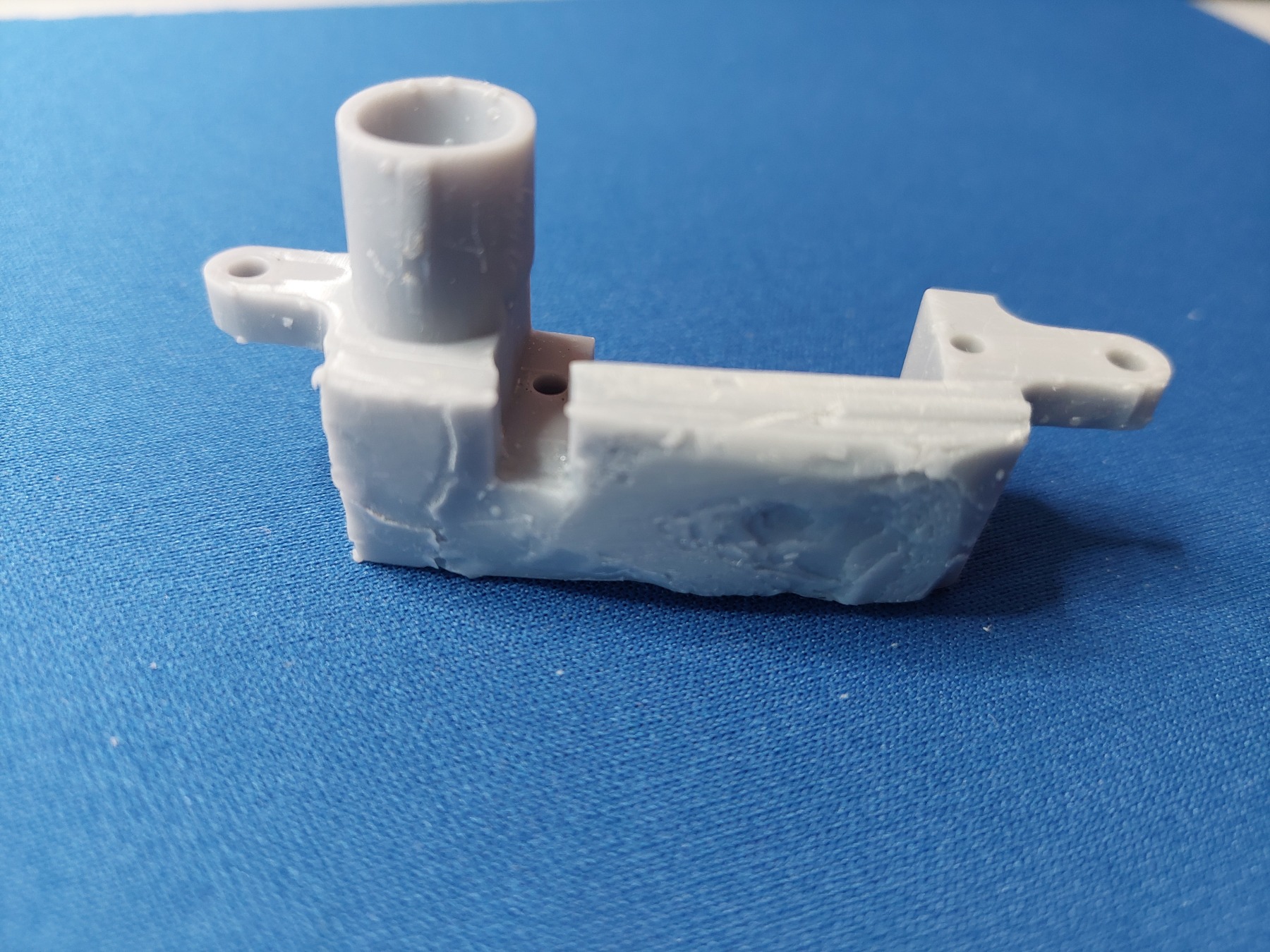

Ik vond het altijd erg lastig om onder de baan wisselmotoren te installeren. Zeker de Conrad's en Fulgurexen zijn erg lastig te monteren. Ik ben daarom met servo's aan de slag gegaan. Voor de servo's SG90, heb ik een houder getekend welke met 3D geprint kan worden. Het voordeel van deze houder is dat je op de plaats van de wisselaandrijving een gat moet boren in de onderplaat waarin de houder kan worden gestoken. De wissel op de baan monteren en eenvoudig een stukje verenstaal door het gaatje in de wissel naar de servo. Fluitje van 1 cent.






Je vind de STL file hier; https://www.thingiverse.com/thing:2915005

Veel plezier en mooie rustige servo aandrijvingen
Grtzzz Henk

[Marijn]

Hoi Henk,

Heel erg bedankt voor het delen van je tekening, ik ga eens kijken of het ook iets voor mij is !

[schipcas]

Graag gedaan Martijn,

Er zijn vele wegen die naar Rome leiden, maar bij deze is de montage wel heel erg gemakkelijk. Je kunt de 3D print gebruiken als montage mal door hem op zijn kop in het geboorde gat, rond 12 mm, te drukken en de bevestigingsgaten door te boren. De houder is dan super simpel te monteren onder de baan. Dan steek je een stukje verenstaal door het wissel naar beneden en dat zal bijna vanzelf in de arm van de servo vallen. Wel even een kleine haakse hoek aan de bovenzijde buigen zodat het verenstaal niet dor het wissel heen valt.
Grtzzz.

Henk

[Rasp]

Hoe maak je die veren stalen pen vast op je wissel?
En ik welke richting monteer je de servo ten opzichte van de wissel?

[schipcas]

Hallo Rasp,

sorry voor de late reactie. De stalen veer zet je aan eenzijde een klein stukje, 2-3 mm, haaks om. Het niet omgezette lange deel laat je eenvoudig door de schuifdwarsligger in de wissel, door de trechter, in de servoarm zakken.
De servo ligt in het verlengde van de wissel, in het vrije profiel
Makkelijker gaat haast niet.

Groet
Henk

[schipcas]

Zie ook Railhobby 463, pagina 70 t/m 72

[hgr]

Ik bevestig de servo's nu nou met een stukje aluminium u-profiel, maar dit lijkt me makkelijker.
Ga er eens verder in verdiepen

[Martin Domburg]

Ik ben een aantal jaren geleden overgestapt van montage tegen de plaat, naar montage op afstand van het hout. En heb toen juist de keuze gemaakt voor hout in plaats van aluminium (polsensnijders) of kunststof. Moet zeggen dat ik daar nog steeds geen spijt van heb.

Eigenlijk vanwege praktische overwegingen. In Houten beugels kan je de servo schroeven, dus geen gehannes met boutjes en moeren. En het is goedkoop te produceren.

Echter de reden voor afstand is omdat het ook vaak voorkomt dat er onder de wissel geen ruimte is voor de servo door een spant, balk of een spoor eronder. En bij PWM gebruik zijn zeker de SG90s servos nogal gevoelig voor de pulsbreedtemodulatie. Mijn servo voorkeur ligt bij Turnigy en Hextronic vanwege de betere kwaliteit, maar ook die reageren op PWM als de servo tegen de plaat ligt of staat.

Als je de servo 3 cm onder de plaat plat legt,  geef je jezelf meer vrijheid om de servo ook naast de wissel te plaatsen. Dan kan je met verenstaal de "travel" zelf maken. Hiermee ben je vrijer in de plek waar je de servo plaatst. Dit kan zelfs tot een meter naast de wissel.

Ik heb zelfs een klant die alles servos in een naastgelegen ruimte heeft geplaatst, wel met metalen tandwielen, en met gaskabeltjes de wissels bediend.

Het ontwerp is zeker goed bedacht, maar ik mis de vrijheid een beetje. Is het een idee als je de servo kantelt, plat legt, en een extensie ontwerpt zodat je de servo op hoogte kunt monteren.  3 cm tussenruimte is voldoende.

Ik heb er ooit eens een livestream mee gemaakt mocht je het interessant vinden: https://www.youtube.com/live/rR6-Q_4M1PI?si=SIo5i_wZxD1D64OF

My 2 cents

Groetjes Martin

[schipcas]

Eigenlijk vanwege praktische overwegingen. In Houten beugels kan je de servo schroeven, dus geen gehannes met boutjes en moeren. En het is goedkoop te produceren.

De montage gaten zijn afgestemd op de bij de servo's geleverde schroefjes.
Wat de kostprijs van de servo houders betreft, dat valt erg mee. Uitgaande van € 25,= voor een liter resin zijn de materiaal kosten ca. € 0,30 per servomount. Verder heb je natuurlijk gelijk dat het onhandig kan zijn als er onder de wissel obstakels zijn.

Ik heb deze servo's nu langere tijd in gebruik met DCC en tot nog toe geen problemen gehad.

Groet.
Henk

[rjr]

Ik gebruik ook dit soort servo's en een 3d print voor bevesiging. Maar dat is met klem systeem. De servo hoef ik dus niet vast te schroeven, maar klik ik er zo in. Ook eenvoudig te vervangen mocht er een keer 1 stuk gaan.

Plaatsing kan dan direct onder het wissel, maar als daar geen plaats is dan kan je hem ook verder weg zetten. Werkt voor mij heel handig, en niet te veel schroef acties op lastige plaatsen.

Groet,
Roelco

[Sven]

Hoe sluit je deze servo's op een Z21 aan, goedkoper dan een ESU Switchpilot? Ik heb dat ding en daarmee is het reuze handig om een servo in te stellen, maar ik heb meer servo's. Wat is een goedkopere, maar net zo makkelijke oplossing? Met een Arduino zie ik niet hoe je dat met een Z21 kan bedienen.

[bask185]

Met een Arduino zie ik niet hoe je dat met een Z21 kan bedienen.

Je weet toch, ik heb oplossingen voor alles  . Ik heb een minimalistisch DCC power shield voor een nano. Dan kan je nano voeden en aansturen met DCC.


Dat shield kan je onder de nano prikken en je prikt ze dan beiden hierop. Dat shield is het enige wat je dan in elkaar moet solderen. Daarom is die absoluut minimalistisch

En hierin kan je dan direct servo's aansluiten.

Ik moet er alleen nog een DIY pagina voor maken en een kant en klaar programma samenstellen. Het wordt dan zo makkelijk dat je met de draaiknop op je handregelaar de servo's kan fine-tunen op het oog. Ik meen dat dat ook zo is op een ESU switch pilot?

DTS verkoopt ook een servo apparatus, die werkt met onboard knopjes om in te stellen.

Anyways waar waren we? O ja beugels.. ja ik gebruik die aluminium U profielen van de bouwma (20mm dacht ik) Die SG90s/Mg90s kan je daar goed in vastklemmen. Met een ijzerzaagje of dremel maak je stukje van een paar cm. Dan boor je 2 montage gaatjes. De beugel schroef je ergens waar je hem wilt en de servo druk je er in.

Mvg,

Bas

[Overet]

Hoe sluit je deze servo's op een Z21 aan, goedkoper dan een ESU Switchpilot?

Al eens naar Arcomora gekeken?

Tom
