Auteur Topic: booster aansluiten op multimaus 10764  (gelezen 1469 keer)

richardvandijk

  • Offline Offline
  • Berichten: 130
booster aansluiten op multimaus 10764
« Gepost op: 21 November 2022, 21:40:07 »
Hallo.

Ik ben benieuwd of iemand weet of je een booster aankan sluiten op een multimaus 10764. en dan bedoel ik niet een booster 10765 van roco. maar een booster die je niet via het standaard booster kabeltje moet aansluiten. bijvoorbeeld een power 4 van Uhlenbrock.

Wie kan mij hierbij helpen?

Richard

bask185

  • Offline Offline
  • Berichten: 4152
Re: booster aansluiten op multimaus 10764
« Reactie #1 Gepost op: 21 November 2022, 21:55:37 »
In theorie kan dat volgens mij wel, maar het is wel een beetje moeilijk doen. Vooral omdat je die roco boosters voor een habbekrats kan kopen.

De power 4 heeft een CDE interface. Dat is hetzelfde als wat die roco boosters gebruiken.

Je kan je maus met een 6 polige Xnet kabel in zo'n breakout board pluggen zodat je makkelijker draadjes kan aansluiten. Dan moet je de maus van 12v gelijkspanning voorzien, de massa, en de buitenste aders kan je dan op de CDE terminal aansluiten. Ik weet alleen niet uit mijn hoofd welke letter bij welke functie hoort. Dat staat nergens op internet om een of andere reden. Je hebt iig common (ground), DCC signaal en kortsluitdetectie.


Bron: N project
Aanvullend:
Pin 1 voert bij een multimaus in master mode het DCC signaal,
pin 6 is de kortsluitmelding waarbij de booster vertelt aan de maus dat er sluiting is.

Karst heeft ook het een en ander uitgelegd

Mvg,

Bas
Train-Science.com
Train-Science github
It ain't rocket science ;-)

Karst Drenth

  • Offline Offline
  • Berichten: 10263
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re: booster aansluiten op multimaus 10764
« Reactie #2 Gepost op: 21 November 2022, 22:02:56 »
Citaat van: bask185
Je kan je maus met een 6 polige Xnet kabel in zo'n breakout board pluggen zodat je makkelijker draadjes kan aansluiten. Dan moet je de maus van 12v gelijkspanning voorzien, de massa, en de buitenste aders kan je dan op de CDE terminal aansluiten. Ik weet alleen niet uit mijn hoofd welke letter bij welke functie hoort. Dat staat nergens op internet om een of andere reden. Je hebt iig common (ground), DCC signaal en kortsluitdetectie.


Bron: N project
Aanvullend:
Pin 1 voert bij een multimaus in master mode het DCC signaal,
pin 6 is de kortsluitmelding waarbij de booster vertelt aan de maus dat er sluiting is.


Sorry Bas, hier zit je er eens een keer falikant naast.  ;D ;D

Kijk maar in die link die je opgeeft. De Booster gaat aan de "R-Bus" "B-Bus" en die is 4p4c, RJ10 dus.
Wat jij hier laat zien is XpressNet. En daar zit geen boostersignaal in ;) ( eigenlijk wel, maar da's heel wat anders en alleen in het "Master slot")

Grtzz,
Karst
« Laatst bewerkt op: 22 November 2022, 08:43:37 door Karst Drenth »

bask185

  • Offline Offline
  • Berichten: 4152
Re: booster aansluiten op multimaus 10764
« Reactie #3 Gepost op: 21 November 2022, 22:11:59 »
Citaat
Sorry Bas, hier zit je er eens een keer falikant naast
Zolang ik er niet om beledigd wordt, vind ik het allemaal niet zo erg.

Citaat
eigenlijk wel, maar da's heel wat anders en alleen in het "Master slot"
Dit is precies waar ik het over had, de master ingang. Voor zover ik dacht te weten, kon je van een MM pin 1, pin 6 en pin 2 aansluiten op een CDE terminal en dan werkt dat dan...

Kun je mij eens een plezier doen, en uitleggen waar die niet-zelf verklarende letters CDE voor staan? C = common? D = data/DCC? E = kortslui?... nee dat klopt niet  ???

Bas
Train-Science.com
Train-Science github
It ain't rocket science ;-)

VvKan

  • Gast
Re: booster aansluiten op multimaus 10764
« Reactie #4 Gepost op: 21 November 2022, 22:36:02 »
Uitleg is niet zo moeilijk, kijk maar naar de handleiding van de Lenz LZV200 hieronder.

5.1 Stromversorgung: Klemmen U,V........................................... 10
5.2 Gleisanschluss: Klemmen J,K ............................................... 11
5.3 Programmierausgang: Klemmen P,Q.................................... 12
5.4 XpressNet Anschluss: Klemmen L,M,A,B und 5-polige
DIN-Buchse............................................................................ 13
5.5 Anschluss für weitere Verstärker: Klemmen C,D,E............... 15
5.6 Rückmeldebus: Klemmen R,S............................................... 16

Verklaring letters: A B C D E     J K L M    P Q R S   U V      geen.  :laugh:

Klaas Zondervan

  • Online Online
  • Berichten: 25458
    • Pagina van klaas
Re: booster aansluiten op multimaus 10764
« Reactie #5 Gepost op: 21 November 2022, 22:46:19 »
Kun je mij eens een plezier doen, en uitleggen waar die niet-zelf verklarende letters CDE voor staan? C = common? D = data/DCC? E = kortslui?... nee dat klopt niet  ???
Die letters zijn geen afkorting voor de taak waar ze voor staan. Lenz heeft gewoon het alfabet gevolgd voor het aanduiden van alle aansluitklemmen.
Te beginnen bij A, B, C, D, E enz...

bask185

  • Offline Offline
  • Berichten: 4152
Re: booster aansluiten op multimaus 10764
« Reactie #6 Gepost op: 21 November 2022, 22:55:52 »
 :o
Train-Science.com
Train-Science github
It ain't rocket science ;-)

meino

  • Offline Offline
  • Berichten: 2123
Re: booster aansluiten op multimaus 10764
« Reactie #7 Gepost op: 21 November 2022, 23:26:34 »
Waarom moeilijk doen. Als je meer vermogen nodig hebt, koop je gewoon een tweede (of derde of vierde) 10764. Die kun je simpel aansluiten op de bestaande 10764. Op Kranenberg heb ik 4x 10764's, ieder verzorgt zijn eigen gedeelte van de baan.

Groet Meino
A clean desk is a sign of an empty mind

Kranenberg
De CanBus komt naar Kranenberg

bask185

  • Offline Offline
  • Berichten: 4152
Re: booster aansluiten op multimaus 10764
« Reactie #8 Gepost op: 22 November 2022, 08:32:53 »
De Booster gaat aan de "R-Bus" en die is 4p4c, RJ10 dus.

Over falikant fout gesproken  ::), ik ben er vrij zeker van dat je het over de vier polige B-bus heb en niet over de 6 polige R-Bus die niet aanwezig is op een booster.



Ik begin onderhand een beetje verward te raken  ::). Is de vraag niet hoe je een multimaus op een power-4 kan aansluiten? Dat is waar ik antwoord op gaf.

Mvg,

Bas
Train-Science.com
Train-Science github
It ain't rocket science ;-)

Karst Drenth

  • Offline Offline
  • Berichten: 10263
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re: booster aansluiten op multimaus 10764
« Reactie #9 Gepost op: 22 November 2022, 08:42:54 »
Sorry,

Mijn "glitch-of-the-keyboard"  ;D

Het moet "B-Bus" zijn ;)

henk

  • Offline Offline
  • Berichten: 21744
Re: booster aansluiten op multimaus 10764
« Reactie #10 Gepost op: 22 November 2022, 09:19:07 »
De vraag lijkt me of 'vreemde' boosters op een Muitimaussetje kunnen worden aangesloten. Hoe dat te doen heeft Karst goed uitgelegd in het draadje waar Bas naar verwees.

Verder met Meino eens.
« Laatst bewerkt op: 22 November 2022, 09:28:29 door henk »
Het is heel Nederlands om iets heel Nederlands te vinden.

bask185

  • Offline Offline
  • Berichten: 4152
Re: booster aansluiten op multimaus 10764
« Reactie #11 Gepost op: 22 November 2022, 09:48:44 »
Ah op die fiets.

2 verschillende boosters met verschillende eigenschappen is geen goed idee.. Bovendien is die power-4 aanzienlijk duurder..
Train-Science.com
Train-Science github
It ain't rocket science ;-)

meino

  • Offline Offline
  • Berichten: 2123
Re: booster aansluiten op multimaus 10764
« Reactie #12 Gepost op: 22 November 2022, 09:52:35 »
Vandaar ook mijn advies om uit te breiden met extra 10764's. Er zijn genoeg draadjes te vinden van problemen op booster overgangen.

Groet Meino
A clean desk is a sign of an empty mind

Kranenberg
De CanBus komt naar Kranenberg

ex44

  • Team forummoderators
  • Offline Offline
  • Berichten: 15416
Re: booster aansluiten op multimaus 10764
« Reactie #13 Gepost op: 22 November 2022, 22:42:54 »

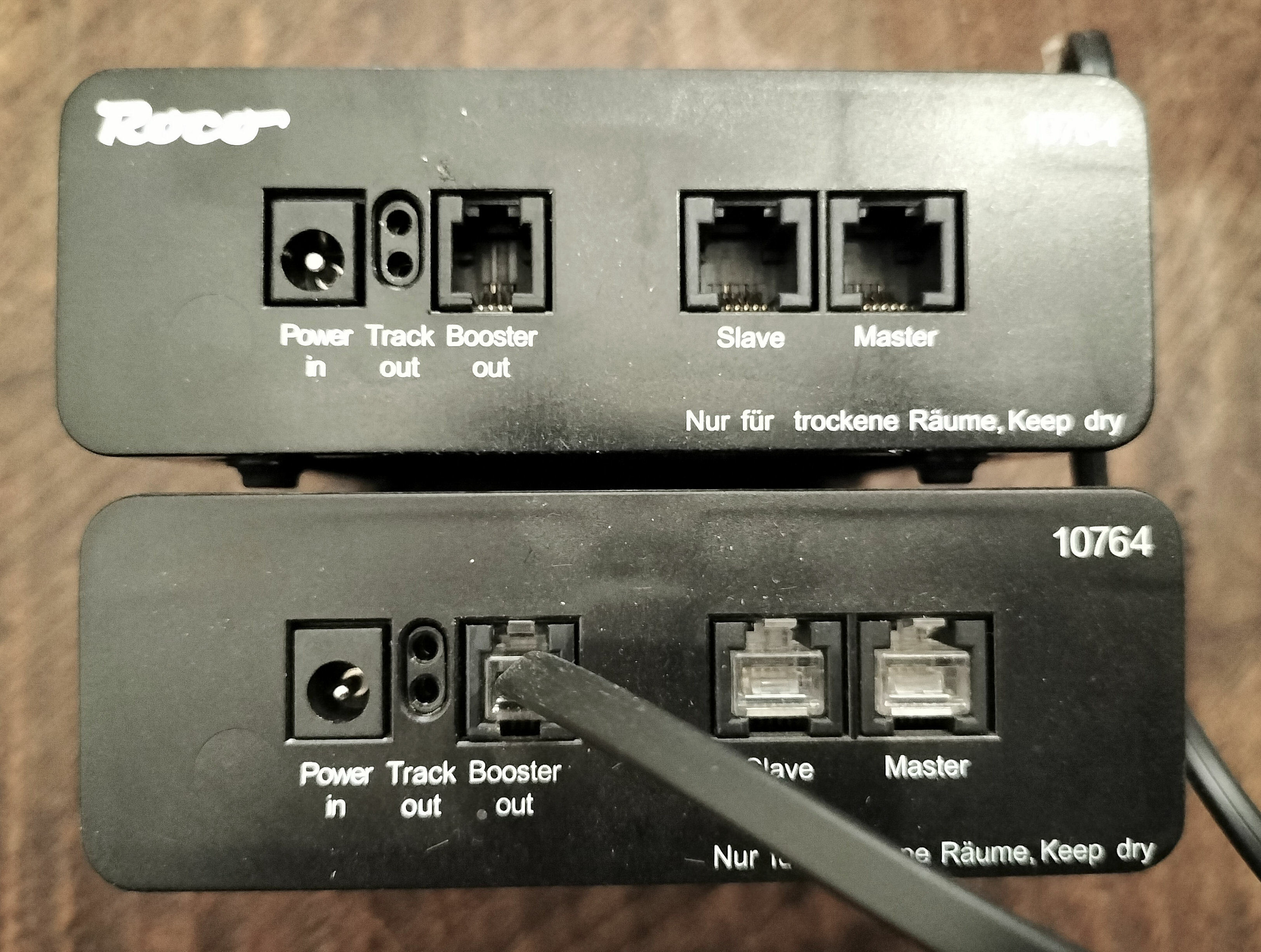

10764 met nog een 10764 als booster.
Dat is inderdaad zo simpel als het maar zijn kan.


richardvandijk

  • Offline Offline
  • Berichten: 130
Re: booster aansluiten op multimaus 10764
« Reactie #14 Gepost op: 23 November 2022, 15:52:43 »
dank voor jullie antwoorden.

Ik heb besloten om er geen vreemde booster aan te gaan hangen en gewoon een 10764 of 10765 erbij te kopen om het simpel te houden.

Dank nogmaals
