Auteur
Topic: Bouw van een GTR - 4-assige kolenwagen van de NS (gelezen 5979 keer)
orientexpress
Offline
Berichten: 518
Re: Bouw van een GTR - 4-assige kolenwagen van de NS
«
Reactie #15 Gepost op:
07 augustus 2022, 11:14:30 »
Leuk topic benieuwd naar de voortgang
Wat voor onderstellen ga je gebruiken?
Mvg,
Adriaan
Gelogd
MVG,
Adriaan
Mijn baan in aanbouw:
https://forum.beneluxspoor.net/index.php?topic=99541.60
Mijn materieel:
https://forum.beneluxspoor.net/index.php?topic=105144.15
VAM65
Omroep Modelspoor Club. Elke laatste donderdag gratis toegankelijke rij-avond. Zie ook onze website door op het groene bolletje onder "Nederland 1949-1963" te drukken.
Offline
Berichten: 4141
Nederland 1949-1963 in h0
Re: Bouw van een GTR - 4-assige kolenwagen van de NS
«
Reactie #16 Gepost op:
07 augustus 2022, 13:55:42 »
N.a.v. een paar reacties,
de wagon is al volledig gebouwd door een beginneling
, dus het is achteraf kijk je een koe in haar kont. Opmerkingen en nieuwe informatie kunnen derhalve pas bij GTR versie 2.0 worden meegenomen
Stap 6: Van 4 assen naar 4 assen
De beoogde donor voor de draaistellen, een oude Piko:
Dit
leek
een aardig idee:
Totdat ik er later achter kwam dat de GTR met deze draaistellen veel te hoog op zijn pootjes zou komen te staan. De Fleischmann bakjes hebben namelijk i.t.t. de Piko geen verzonken bodem!
To be continued...
«
Laatst bewerkt op: 07 augustus 2022, 18:55:24 door VAM65
»
Gelogd
Elke laatste donderdag gratis toegankelijke rij-avond.
https://facebook.com/omroepmodelspoorclub/
https://sites.google.com/site/omroepmodelspoorclub/home
spoor0
Offline
Berichten: 154
Re: Bouw van een GTR - 4-assige kolenwagen van de NS
«
Reactie #17 Gepost op:
07 augustus 2022, 16:16:52 »
In het NVBS fotoarchief, is een foto van deze wagen te vinden.
NEG509-146, is een foto van Hr.Bonthuis
Succes verder met de bouw
Tom
Gelogd
VAM65
Omroep Modelspoor Club. Elke laatste donderdag gratis toegankelijke rij-avond. Zie ook onze website door op het groene bolletje onder "Nederland 1949-1963" te drukken.
Offline
Berichten: 4141
Nederland 1949-1963 in h0
Re: Bouw van een GTR - 4-assige kolenwagen van de NS
«
Reactie #18 Gepost op:
07 augustus 2022, 18:57:42 »
@spoor0: de wagon is al af, maar dank voor de reactie.
@Rob Ellerman: hahaha. zien bouwen doet bouwen
Gelogd
Elke laatste donderdag gratis toegankelijke rij-avond.
https://facebook.com/omroepmodelspoorclub/
https://sites.google.com/site/omroepmodelspoorclub/home
Rob Ellerman
Offline
Berichten: 4846
Modelspoor is emotie...
Re: Bouw van een GTR - 4-assige kolenwagen van de NS
«
Reactie #19 Gepost op:
07 augustus 2022, 21:56:30 »
Het werkt inderdaad aanstekelijk. Ik kreeg een soort van ‘aha-erlebnis’ bij het zien van die tekening uit RH van Gerard van de Weerd. En na wat ik hier zag en op MP kocht was ik om
. Dus nu de komende tijd kijken of ik nog zo’n klein bakje van de firma Vleesman scoren….
Rob
Gelogd
Op weg naar Culemborg.... in 1:87 (tp. 3)
Rob Ellerman
Offline
Berichten: 4846
Modelspoor is emotie...
Re: Bouw van een GTR - 4-assige kolenwagen van de NS
«
Reactie #20 Gepost op:
08 augustus 2022, 16:44:57 »
Ik las net de draad nog even terug toen het volgende mij ineens opviel:
"....Ik heb het namelijk welllicht niet helemaal goed uitgelegd in het openingsbericht, de wagon is reeds af. Omdat ik zoals gezegd 0 ervaring had, zou het jammer voor zowel jullie als mij zijn geweest als ik het wel "live" had gedaan, en dat het faliekant mis was gegaan. Het wordt dus een bouwverslag met een happy end....".
Ik blijf dus geduldig afwachten wat het uiteindelijke resultaat wordt en hoop daar m'n voordeel mee te doen. Ik ben er inmiddels wel achter dat mijn donordraaistellen toch niet onder deze wagen gaan komen. Ik moet even verder zoeken naar meer 'originele' exemplaren...(iemand?)
Rob
Gelogd
Op weg naar Culemborg.... in 1:87 (tp. 3)
marco
Offline
Berichten: 583
Re: Bouw van een GTR - 4-assige kolenwagen van de NS
«
Reactie #21 Gepost op:
08 augustus 2022, 17:04:01 »
Dan moet je even kijken in het draadje van zijn naamgenoot, link in het eerste bericht.
Gelogd
Oldskool Fleischmann H0 Tandradbaan & NS TP 3/4.
Rob Ellerman
Offline
Berichten: 4846
Modelspoor is emotie...
Re: Bouw van een GTR - 4-assige kolenwagen van de NS
«
Reactie #22 Gepost op:
08 augustus 2022, 23:14:49 »
Inmiddels een Piko ketelwagen gevonden met redelijk gelijkende draaistellen. Morgen maar eens kijken (als het niet te warm is
), of die draaistellen een beetje willen lossen….
Edit: om de draad niet te veel vervuilen ga ik hier nog maar even verder: die Piko draaistellen zijn los, maar komen niet in de buurt van de originele draaistellen die op de tekeningen staan van Odaoda (want deze hebben ringveren, de Piko stellen van de ketelwagen hebben bladveren. Die Amerikaanse draaistellen onder die potentiële Fleischmann donor (zie foto hierboven ergens) hebben wel ringveren maar niet boven de aspotten). Weet iemand of die draaistellen met ringveren conform de originele tekening ergens in model te koop zijn of onder bestaande modellen zitten?
Rob
«
Laatst bewerkt op: 09 augustus 2022, 17:13:23 door Rob Ellerman
»
Gelogd
Op weg naar Culemborg.... in 1:87 (tp. 3)
VAM65
Omroep Modelspoor Club. Elke laatste donderdag gratis toegankelijke rij-avond. Zie ook onze website door op het groene bolletje onder "Nederland 1949-1963" te drukken.
Offline
Berichten: 4141
Nederland 1949-1963 in h0
Re: Bouw van een GTR - 4-assige kolenwagen van de NS
«
Reactie #23 Gepost op:
10 augustus 2022, 13:37:35 »
Stap 7: een nieuwe donor voor de draaistellen.
Eerst nog wat voorbereidende sloopwerkzaamheden. Rood omcirkeld zie je dat hardstaal zitten waardoor ik het toen niet aandurfde om de bakken verder af te korten (zie reactie #13). Bij GTR 2.0 zal ik me in deze fase verbeteren
Bij het zoeken naar een draaisteldonor kwam ik uit bij een EAOS/EANOS van Liliput die Klaas Zondervan voor me had. Deze wagons hebben namelijk ook een niet verzonken onderkant.
Omdat ik de GTR kortgekoppeld wilde hebben d.m.v. Symoba's heb ik uiteindelijk de rechter draaistellen laten overkomen uit Zeeland.
To be continued...
Gelogd
Elke laatste donderdag gratis toegankelijke rij-avond.
https://facebook.com/omroepmodelspoorclub/
https://sites.google.com/site/omroepmodelspoorclub/home
VAM65
Omroep Modelspoor Club. Elke laatste donderdag gratis toegankelijke rij-avond. Zie ook onze website door op het groene bolletje onder "Nederland 1949-1963" te drukken.
Offline
Berichten: 4141
Nederland 1949-1963 in h0
Re: Bouw van een GTR - 4-assige kolenwagen van de NS
«
Reactie #24 Gepost op:
13 augustus 2022, 09:42:09 »
Dank Rob voor de tips voor mijn eventuele GTR 2.0. Nu gaat het verslag van de gebouwde GTR 1.0 weer verder.

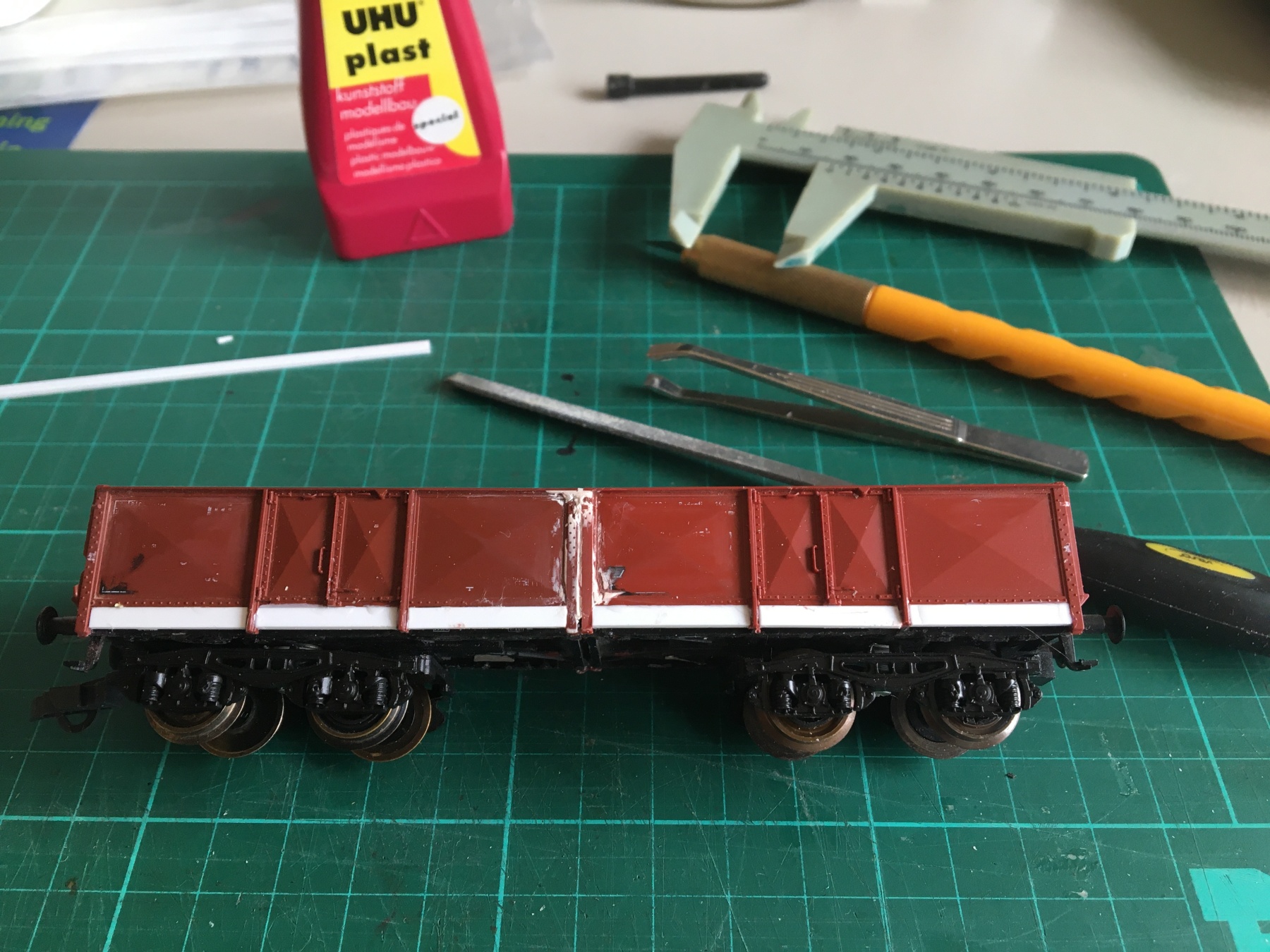

Stap 8: het monteren van de draaistellen:
En dan komen deze onderdelen van de afgekeurde Piko-donor toch nog van pas voor de montage van de Liliput draaistellen.
Alleen missen de Fleischmann-bakjes (rechts) een opstaand nokje zoals de Piko (links) wél heeft. Daar moet dus nog iets tussenkomen, anders komen de draaistellen strak tegen de bak.
Simplex sigillum veri!
En voor het eerst staat hij op zijn eigen pootjes!
To be continued...
«
Laatst bewerkt op: 13 augustus 2022, 09:49:58 door VAM65
»
Gelogd
Elke laatste donderdag gratis toegankelijke rij-avond.
https://facebook.com/omroepmodelspoorclub/
https://sites.google.com/site/omroepmodelspoorclub/home
MOVisser
Offline
Berichten: 6169
Re: Bouw van een GTR - 4-assige kolenwagen van de NS
«
Reactie #25 Gepost op:
14 augustus 2022, 08:28:24 »
Blijkbaar zijn er op dit moment twee personen die deze wagon aan het bouwen zijn.
Leuk om ze allebei te kunnen volgen.
Groet
Ronald Visser.
Gelogd
Je kunt me vinden op diverse treinenbeurzen. Houten 18 mei sta ik er weer. Ook met N-schaal.
VAM65
Omroep Modelspoor Club. Elke laatste donderdag gratis toegankelijke rij-avond. Zie ook onze website door op het groene bolletje onder "Nederland 1949-1963" te drukken.
Offline
Berichten: 4141
Nederland 1949-1963 in h0
Re: Bouw van een GTR - 4-assige kolenwagen van de NS
«
Reactie #26 Gepost op:
14 augustus 2022, 08:46:28 »
Nou nee. Ik heb hem al gebouwd, en laat dat hier met terugwerkende kracht zien. Rob is nog wel bezig met bouwen.
«
Laatst bewerkt op: 14 augustus 2022, 09:50:37 door VAM65
»
Gelogd
Elke laatste donderdag gratis toegankelijke rij-avond.
https://facebook.com/omroepmodelspoorclub/
https://sites.google.com/site/omroepmodelspoorclub/home
VAM65
Omroep Modelspoor Club. Elke laatste donderdag gratis toegankelijke rij-avond. Zie ook onze website door op het groene bolletje onder "Nederland 1949-1963" te drukken.
Offline
Berichten: 4141
Nederland 1949-1963 in h0
Re: Bouw van een GTR - 4-assige kolenwagen van de NS
«
Reactie #27 Gepost op:
14 augustus 2022, 11:49:40 »
Stap 9: de Symoba's eronder zetten:
Gelogd
Elke laatste donderdag gratis toegankelijke rij-avond.
https://facebook.com/omroepmodelspoorclub/
https://sites.google.com/site/omroepmodelspoorclub/home
VAM65
Omroep Modelspoor Club. Elke laatste donderdag gratis toegankelijke rij-avond. Zie ook onze website door op het groene bolletje onder "Nederland 1949-1963" te drukken.
Offline
Berichten: 4141
Nederland 1949-1963 in h0
Re: Bouw van een GTR - 4-assige kolenwagen van de NS
«
Reactie #28 Gepost op:
14 augustus 2022, 19:41:20 »
Stap 10: de stelbalken aanbrengen
Zoals al eerder geconstateerd zaten de stelbalken van de GLY-donoren meer naar binnen geplaats terwijl ze bij de GTR in het verlengde van de zijkanten doorlopen. Nu, dat regelen we even met wederom Evergreen strips. Wat zijn die dingen toch verdraaid handig!
En dan gaat de eerste laag grijs erover heen. Kijk, nu begint het echt een GTR te worden!
To be continued...
«
Laatst bewerkt op: 14 augustus 2022, 19:42:53 door VAM65
»
Gelogd
Elke laatste donderdag gratis toegankelijke rij-avond.
https://facebook.com/omroepmodelspoorclub/
https://sites.google.com/site/omroepmodelspoorclub/home
VAM65
Omroep Modelspoor Club. Elke laatste donderdag gratis toegankelijke rij-avond. Zie ook onze website door op het groene bolletje onder "Nederland 1949-1963" te drukken.
Offline
Berichten: 4141
Nederland 1949-1963 in h0
Re: Bouw van een GTR - 4-assige kolenwagen van de NS
«
Reactie #29 Gepost op:
15 augustus 2022, 17:27:53 »
Stap 11: de verstevigingsbalken aanbrengen
Wat moet een mens zonder Evergreen
?!
De Roco kortkoppeling hangt nog op 1/2 7 omdat deze te lang is voor de schacht van de Symoba 110.
Gelogd
Elke laatste donderdag gratis toegankelijke rij-avond.
https://facebook.com/omroepmodelspoorclub/
https://sites.google.com/site/omroepmodelspoorclub/home
Print
Pagina's:
1
2
3
Vorige
-
Volgende
-
1
[
2
]
3
Omhoog
« vorige
volgende »
Je bent hier:
BeneluxSpoor.net forum
|
Wat zijn we aan het bouwen?
|
Werkspoor
|
Bouw van een GTR - 4-assige kolenwagen van de NS
