Waar ik mee bezig ben en wat ik gemaakt heb

[MOVisser]

Jan,
Toevallig ben ik voor iemand op dit moment met de seinnummering bezig als decal (ca 20 stuks verschillende nummers)
Heb jij ze zelf gemaakt?

Ronald Visser
kleurentest voor de klant.

[Peter Spruit]

He jan,

De dwergsein voetjes zijn mooi gedaan en zal het inbouwen zeker een stuk vergemakkelijken  !  Mooie oplossing en op deze wij ook ruim plaats voor de doorvoering van de draden.

[ruudns]

Tube zwarte Amsterdam acryl verf nemen .

[janvanbemmel]

Ik heb de nummerbordjes geprint en uitgesneden, ze kunnen nog wat kleiner. Vanwege het formaat en de sterke vergroting is het raster van de printer zichtbaar, van een afstand valt dat niet op.

[Hans Mol]

Er mooi gedaan Mag ik vragen naar de afmetingen die je gebruikt hebt voor dit dwergsein?
Alvast bedankt voor je reactie.

Hans Mol

[janvanbemmel]

maten in mm.

[Loki]

Ik moet zeggen dat ik die oplossing met die schroefdraad interessant vind. Misschien had ik de moer nog een kraag gegeven. Vind je het OK als ik verder speel met het idee?

[janvanbemmel]

Ik vind het prima, dit is een render met trapezium draad, daar ben ik vanaf gestapt heb uiteindelijk metrische (M9) draad toegepast vanwege het plaatsen van een connector, kan daar zo een paar Dupont-kabeltjes aan bevestigen

[janvanbemmel]

Dit SBB-sein heeft een 6-polige connector echter wordt de diameter van de bus dan groter 15 mm. Bij volgende seinen, met meer aspects, kan ik een extra connector plaatsen 1x6 + 1x3 = 9 aspects. Het is de bedoeling dat ze worden aangestuurd door een arsigdec-decoder deze kan volgens mij max 8 aspects aansturen de negende connector is dan de kathode of anode.

[janvanbemmel]

Nu ik toch bezig ben: verleden jaar zomer heb ik een SLA-printer gekocht en dit was een van de eerste prints, Alhoewel ik zelf geen Nederlandse baan bouw, maar naar Zwitsers voorbeeld, misschien wel leuk om dit te laten zien. Op zich ben ik wel tevreden met het resultaat en de kwaliteit ervan, echter had ik gehoopt dat ik de LED-draadjes door de mast zou kunnen laten lopen die ik wel hol ontworpen heb, maar... het Resin heeft de mast verstopt en is nu deels massief. Ik ben natuurlijk niet de enige die zelf zijn seinen print en las dat de mast beter met messing-buisjes kan worden uitgevoerd, dus mogelijk een volgende keer.

[janvanbemmel]

waar ik ook mee bezig ben, mijn baan: Ik heb een ruime zolder en het plan is om een spoor langs alle randen met in het midden een grote tafel waar het stationsemplacement (Kandersteg) en een schaduwstation is gepland. De zolder is voorzien van knieschotten die afgesloten worden met schuifdeuren. Om nog goed bij de schuifdeuren te komen en de daarachter opgeslagen spullen heb ik bedacht dat ik 'de baan rondom' aan het schuine dak hang, dus vanonderen vrij. Er zijn een aantal Velux ramen waarvoor spoorbruggen komen zodat ramen bereikbaar blijven. Vanwege het gewicht heb ik gekozen voor een basis van dubbellaags karton, dat is vrij sterk en heb reeds een module van 3 m bevestigd en ik ben tevreden. Ik ben als volgt te werk gegaan:

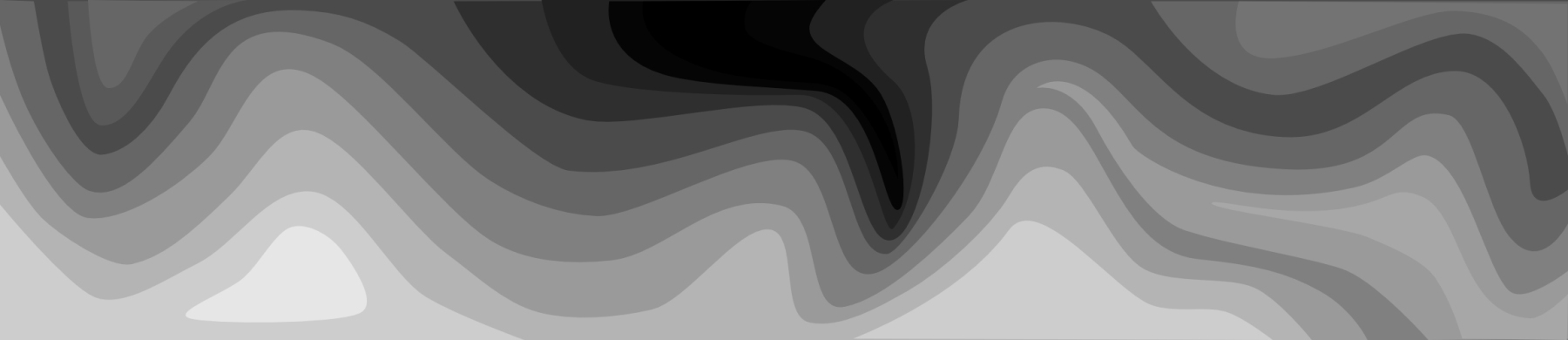

1) een zgn 'heightmap' getekend deze vervaagd en vervolgens in Cinema 4D naar een 'mesh' (een 3d-draadmodel) omgezet.


2) Het draadmodel heb ik geïmporteerd in Fusion 360 omgezet naar een 'solid' (een massief object) Het railbed, een schuine kant en een uitsparing voor een draagbalk ontworpen.


3) In Fusion heb ik x en y doorsneden gemaakt. Er bestaat hiervoor software maar zo heb ik het zelf in de hand. Alle segmenten uitgesneden met de laser, karton snijdt en verwerkt makkelijk, zodat ik een honingraat structuur van de bedachte module had.


4) Voor de bevestiging aan het dak heb ik een aantal brackets ontworpen waartussen een kartonnen segment geklemd. De brackets hebben punten die in het karton drukken en zo voldoende sterkte bieden. Ik ben nog aan het experimenteren met de toplaag, dat wordt waarschijnlijk vliesbehang. Het is een solide geheel geworden en ik ga deze werkwijze voor alle hangende baandelen gebruiken..

[Hans Mol]

Dank je Jan voor het aangeven van de duidelijke maatvoeringen van het dwergsein.
Daar kan ik iets mee

Groeten,

Hans

[MOVisser]

Ik heb heel wat bergen van dozen karton gemaakt.
De hele teken sessie 30 kleuren grijs  ... tot Fusion had ik daar niet voor nodig.

Flappen neerzetten, vastplakken en verstevigen.
Dan met een schaar het verloop erin knippen..... Te veel weggehaald? flap ertegen aan plakken en deze weer vormgeven...

Er overheen horregaas/muskietendoek in stroken van 5 cm breed.
Deze tweezijdig over laten steken, naar benden buigen en vastmaken aan het eind en begin van de berg met plakband.
Dan streeplijnen houtlijm op het gaas en het karton.
Drogen.

Verder bedekken / afwerken:
krantenpapier behanglijm / papier hachee
wc papier/
gips/
en kleuren (zie Wim Vink)

Ronald Visser

[janvanbemmel]

Mijn modelbaan stond de laatste maanden op een laag pitje, maar ben sinds een week of drie weer actief. Ik heb mijn baan een meter of drie/vier uitgebreid en ben nu op het middenstuk aangekomen alwaar schaduwsporen en het stationsemplacement van Kandersteg zijn gepland. Het stationsgebouw is, zij het nog digitaal, in aanbouw. Ik gebruik Peco code-100 met Peco track-foam underlay dit geeft een geweldige demping echter heb ik ergens gelezen dat dit in de loop van de jaren verstaft . Voor de niet zichtbare gedeelten heb EVA-foam besteld en ben benieuwd of het eenzelfde demping heeft.

[janvanbemmel]

Weer een paar metertjes.

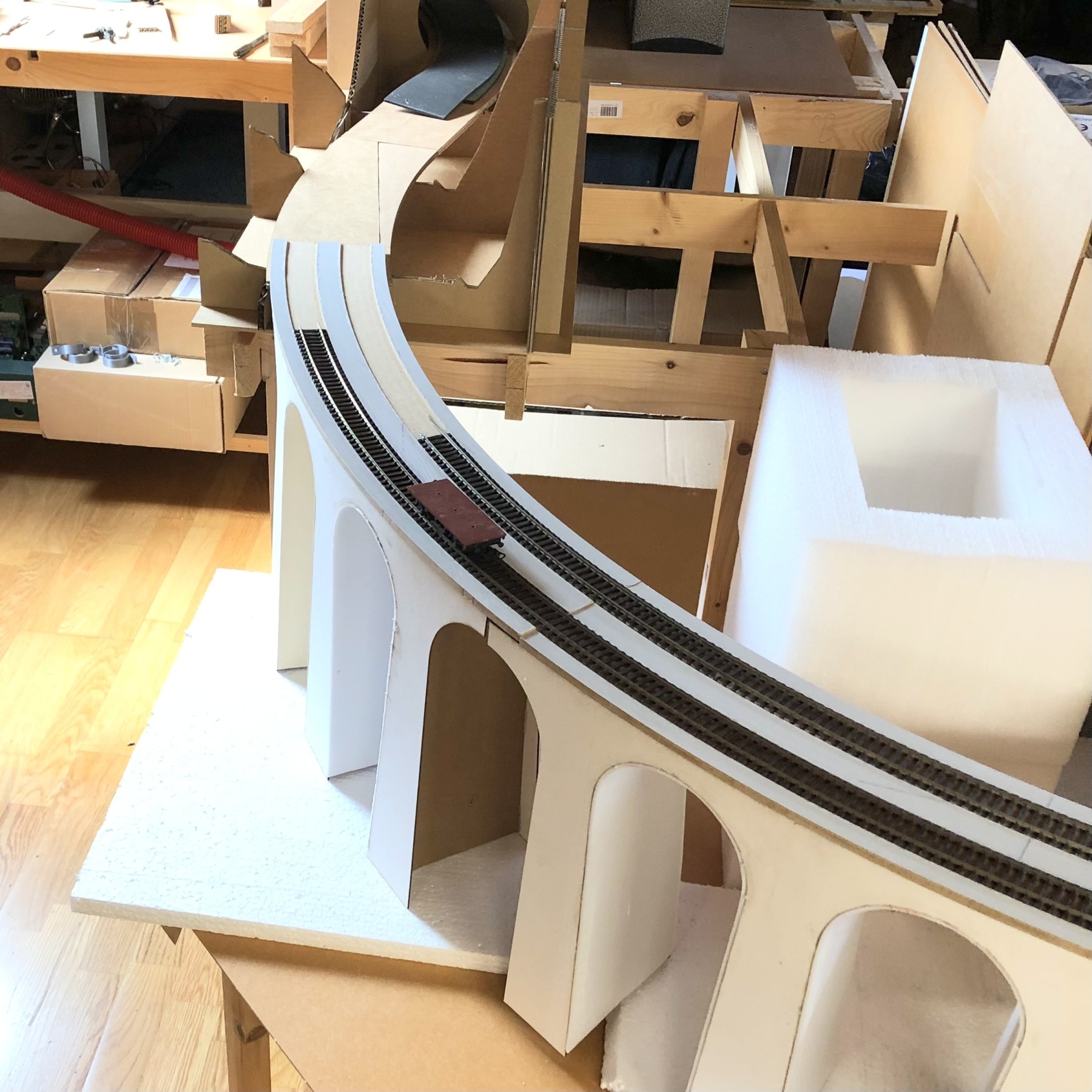

Ik heb mijn baan weer een stuk verlengd en ben nu op het middenstuk aangekomen, alhoewel er nog wel het een en ander moet gebeuren... Het tracé klimt (of stijgt) onder een hoek van 2%, het verval is ongeveer 14 cm, dat betekent zo'n 7 m dubbelspoor. De boogbrug heb ik kort geleden bedacht, zoiets ontstaat 'in het werk'. Achteraf had ik de pilonen wat ranker willen hebben maar heb geen zin om hem opnieuw te maken. Zoals ik al had vermeld gebruik ik EVA-foam voor demping, nu leent zich dit materiaal ook goed voor het laseren van bijvoorbeeld een steenstructuur. Het foam dat ik had besteld is 3,5 mm dik maar heb nu ook 1mm besteld waarmee ik de brug wil bekleden anders wordt, vind ik, hij nog lomper. Ik ondervind nog wel een probleempje: in het digitale bestand van de steenstructuur hebben de (steen)rijen een gelijke afstand maar op de een of andere manier ontstaat 'banding' om de x aantal rijen is er een rij met een kleinere hoogte. De oorzaak kan zijn dat de afbeeldingsresolutie niet correspondeert met de resolutie van de laser. Wie het weet mag het zeggen? Mijn volgende plan is het maken van een ravijn waarover de brug is gebouwd. In de praktijk gebeurt dat natuurlijk andersom. Je gaat niet eerst een brug bouwen en dan een ravijn Maar in de modelbouw wereld kan uiteraard alles..
