Piko Railion Lok ombouw Digikeijs verlichtingsset DCR189-P.

[Henk Veenstra]

Goedendag,

Ik heb in de Piko Railion Lok serie 189 een Digikeijs verlichtingsset DCR 189-P ingebouwd.
Nu is mijn vraag hoe kan ik de sluitverlichting ook schakelbaar maken of is dat niet mogelijk met de set van Digikeijs.
Zie foto lok.



mvg Henk

[Remunj]

Hoi Henk,

Dat is prima mogelijk. Heb ik ook gedaan.
Maar dan moet je wel wat aanpassingen in de bedrading in je loc maken en een decoder gebruiken die voldoende functie uitgangen heeft.
Ik heb bij mijn locs nu apart schakelbare front /sluitseinen per zijde en ook apart schakelbare rangeerseinen.
Ik heb het bestaande printje in de loc verwijderd en alles direct bedraad.
De schijnwerper mogelijkheid heb ik niet gebruikt.
Al met al wel wat werk maar wel mogelijk.

[henk]

Alleen aparte sluitseinen is volgens mij gemakkelijk. De gele draad op de printjes is de aparte aansluiting voor de sluitseinen. Die niet op de hoofdprint aansluiten maar op de groene en paarse draad van een decoder. Veel decoders met achtpolige decoderplug hebben nog een losse paarse draad eraan hangen. De groene draad zou ik zelf ook losmaken van de stekker. De weerstanden zitten dacht ik op de lichtprintjes.

[Robert39]

of een printplaatje met 21mtc inbouwen, wel een klein stukje uit het frame frezen.
het printplaatje komt van Johnsoldeert.nl en is eigenlijk voor de piko hondekop. Deze printplaat gebruik ik voor meerdere ombouwprojectjes

[Remunj]

Veel decoders met achtpolige decoderplug hebben nog een losse paarse draad eraan hangen. De groene draad zou ik zelf ook losmaken van de stekker. De weerstanden zitten dacht ik op de lichtprintjes.

Klopt weerstandjes zitten al op de Digikeijs print.
Als je een oudere decoder hebt zijn AUX3 en AUX4 niet versterkt maar als je daar alleen de topseinen op aan sluit zou dat geen probleem moeten opleveren. Ik heb er zelf een mosfet tussen gezet om ze te versterken.
AUX1 en AUX2 zou je dan voor de sluitseinen kunnen gebruiken. En FR en RR aansluitingen voor de onderste frontseinen.
Gebruik je een nieuwere decoder (bv LoPi5) dan zijn er meer functie uitgangen al versterkt en kan je het zondermeer aansluiten.
Pak je de PLUX22 uitvoering en een adapterprintje dan kan je alle mogelijkheden van het Digikeijs setje gebruiken en simpel aansluiten.

Succes

[Henk Veenstra]

Dank zover voor alle reakties.
Even nog wat gegevens .
Er zit een Kuehn T145 decoder in.

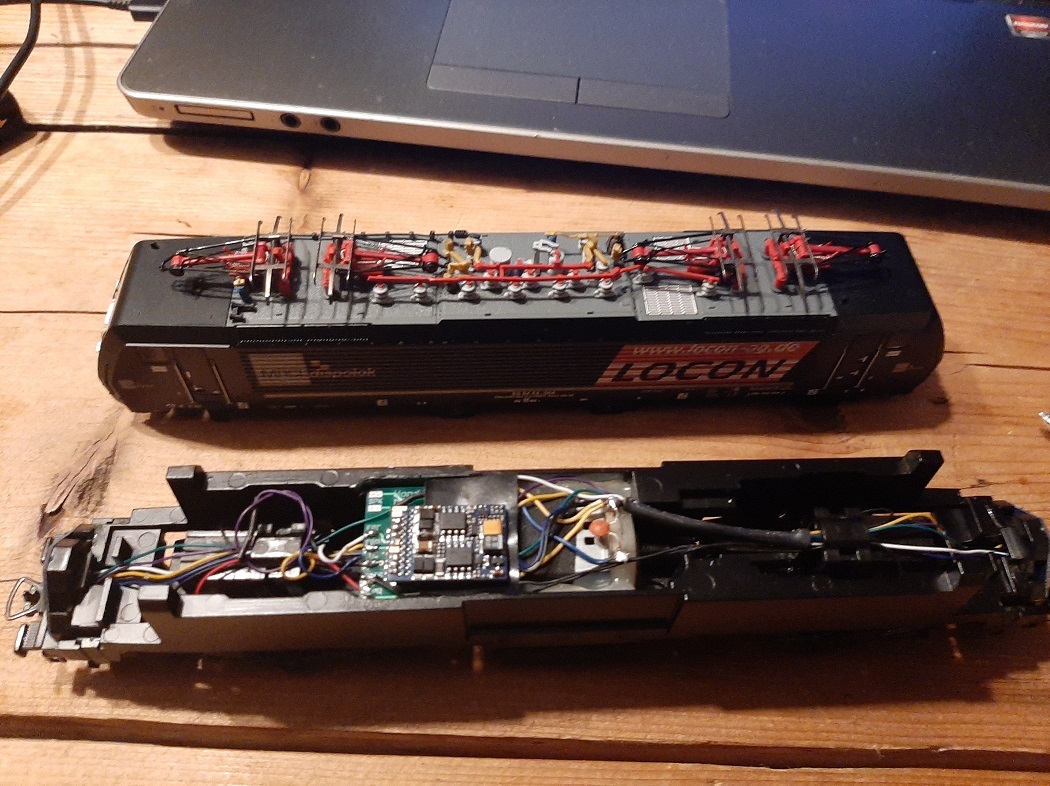

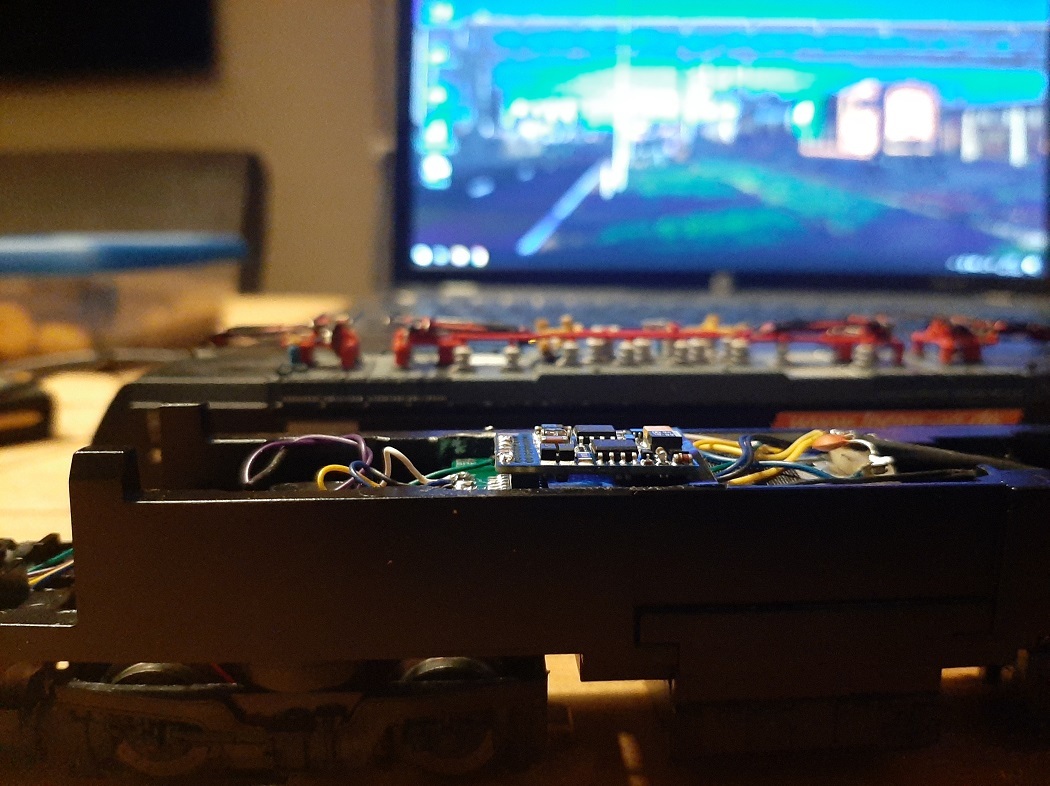

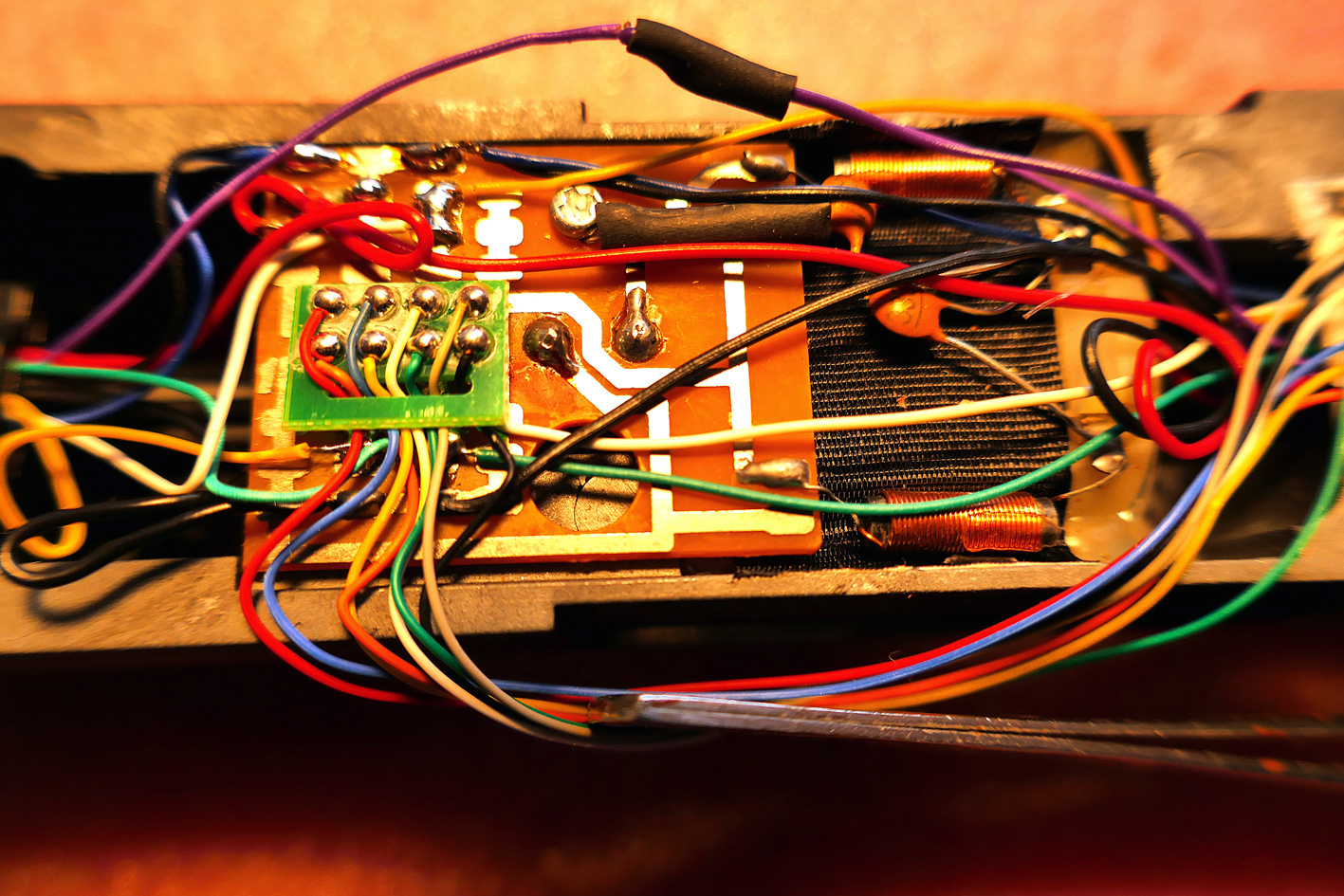

Op de foto's zie je hoe het nu zit.Volgens plan van Digikeijs.
De paarse draden zijn direkt met de decoder verbonden.
Kan ik die ervoor gebruiken anders.






mvg Henk

[Remunj]

Eh, dat ziet er toch echt uit als een ESU LoPi en geen Kuehn.
Als het goed is zie je ook ergens op het print LP staan.
Dan zijn AUX3 en 4 dus nog niet versterkt. Zie mijn eerdere uitleg hierover.

[Henk Veenstra]

Dat dacht ik ook al.
Maar had het zo gedocumenteerd.
Fout dus, is geen kuehn dus.
Kun je mij nog eens vertellen wat ik nu precies moet gaan doen.
Misschien met een tekeningetje.
Alvast bedankt.

mvg Henk

[henk]

De decoder heeft een groene en een paarse draad. Die zijn beschikbaar voor het apart aansturen van de sluitverlichting. Gewoon door de gele draad van een lichtprintje niet met de hoofdprint maar met groen (eerst losknippen van de stekker) of met paars te verbinden. Dan kan je de sluitverlichting schakelen met f1 en de andere kant met f2. Bevalt dat niet, dan kan je met functiemappen de aansturing aanpassen.

Maar wat zit er nu aan de paarse draad?

[Henk Veenstra]

Henk,
Wat zit er precies op de
paarse draad. Dat weet ik niet precies.
Ik heb de draden zoals digikeijs aangeeft
aangebracht. Daar staat dat de 2 paarse draden verbonden moeten worden met de blauwe draad vd decoder
Misschien kun je bij digikeijs even de beschrijving ervan bekijken.
Dan heb je alle info.
Alvast bedankt.

mvg Henk

[Robert39]

Paarse draad zijn de ver stralers of te wel groot licht. Ik heb 1 kant aangesloten omdat ik toch met een vaste sleep rijd.

[Henk Veenstra]

Robert,
Heb je dan aan 1 kant de paarse draad
gebruikt voor de sluitverlichting
en hoe heb je die dan aangesloten.
Heb je daar een foto van.

mvg Henk

[Robert39]

Eigenlijk moet je er een lopi 5 in zetten, die heeft 6 versterkte uitgangen. Dan kun je dus front,sluit,rangeer en 1 verstraler allemaal schakelbaar aansluiten en mappen.

Ik heb een aansluit platine van John soldeert.nl gebruikt, dat maakt het een stuk makkelijker. maar als je handleiding volgt en alles zo aansluit behalve beide gele draden, die moet je dan op de paarse en groene draad aansluiten. dan is de sluitverlichting schakelbaar aan beide kanten

[henk]

Aha, dus de groene en paarse draad van de decoder zijn al in gebruik voor rangeerverlichting en verstralers.
Als je de sluitverlichting apart wilt schakelen, moet die op een eigen functieuitgang worden aangesloten. De opties zijn al benoemd in het draadje.
- Decoder met meer functieuitgangen plaatsen
- De sluitseinen in plaats van de rangeerverlichting en verstralers aansluiten op de groene en paarse draad.

[Henk Veenstra]

 De sluitseinen in plaats van de rangeerverlichting en verstralers aansluiten op de groene en paarse draad.

Als ik het zo ga doen, moet er dan nog een weerstand tussen?

mvg Henk
