Auteur Topic: Overloopwissels aandrijven met geheugendraad (gelezen 3419 keer)

Hans Reints · « **Reactie #15 Gepost op:** 11 January 2008, 13:09:41 »

Zo heb ik dat opgelost. Trekdraden zijn van vissnoer! Werkt perfect.

ps, mijn seinhuis werkt met echte trekdraden en handels.

Ed K. · « **Reactie #16 Gepost op:** 11 January 2008, 14:36:23 »

@ Peter

Ik zou het zo doen:

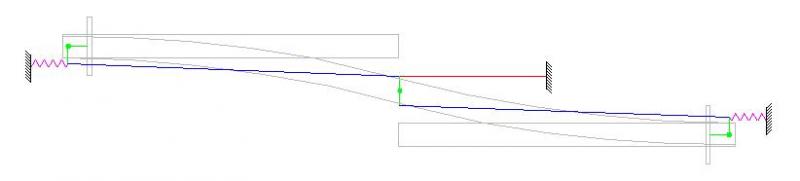

Rood is de geheugendraad, groen hefboomarm met draaipunt, Paars zijn de terugtrekveertjes en zwart de verbindingsstangetjes of vissnoer.
In de tekening is de aandrijving onbekrachtigd getekend en de wissels staan in de stand rechtdoor.
Als de aandrijving wordt bekrachtigd wordt de geheugendraad (rood) korter en trekt de beide wissels in de afbuigende stand.

Gr. Ed

stig · « **Reactie #17 Gepost op:** 11 January 2008, 16:22:15 »

Peter, ik heb alleen aan willen geven hoe je zorgt dat je met een geheugendraad een gelijke uitslag krijgt voor twee wissels. Hoe die staan boeit niet, dat kun je omdraaien. Als je het niet snapt, stel dan vragen, ga dan niet roepen dat mijn schema niet klopt.

Peter Korsten · « **Reactie #18 Gepost op:** 11 January 2008, 18:32:01 »

Het zou natuurlijk ook helpen als je tekening was duidelijker was geweest. Bijvoorbeeld, als er wissels op hadden gestaan.

- Peter

DHG500 · « **Reactie #19 Gepost op:** 11 January 2008, 23:08:19 »

Fijn is dat,

zit ik even een avondje TV te kijken en jullie werken het hele vraagstuk voor mij op! Thanx!

Ed heeft heel mooi geschetst waar ik (zeker na Stig's input) aan zat te denken. E.e.a. hoeft door de overbrengingen helemaal niet in lijn met de wissels te liggen. Door de groenje haakse hoekjes bij de stelbalk in de juiste hoek te buigen kan de gehele overbrenging ook diagonaal onder de overloop liggen.
Ik zat erover te denken e.e.a. op de bodem van een ondiepe kabelgoot onder de wissels te monteren zodat het mooi strak zit en door het naar beneden drukken van de pen door de stelbalk kan de gehele kabelgoot bij storing uit de ondergrond naar de zijkant van de modulebak worden geschoven zonder de baanopbouw te verstoren. De modulebak zal bestaan uit een plank (Ikea-Ivar systeem) waarop 4 cm dik hardschuim is gelijmd. In dat hardschuim wordt de sleuf voor deze kabelgoot uitgespaard. Het hardschuim is tevens het materiaal voor de ondergrond van de scenery waaruit ook bermsloten, vijverpartijen e.d. kunnen worden uitgespaard (m.u.v. daar waar de kabelgoot moet komen natuurlijk).
Maar ja, dat is nu natuurlijk nog maar de werkhypothese, eerst maar eens in het echt proberen....
