Roco köf III digitaliseren

[Edsko Hekman]

Hi,

ik wil en poging wagen om een köf III van Roco om te bouwen naar digitaal. Wat ik kan achterhalen, gaat het om Roco 41080 (nummer op de loc is 333 136-0).

Het locje is voor op het baantje van mijn dochter en daarmee is het dus ook haar loc.

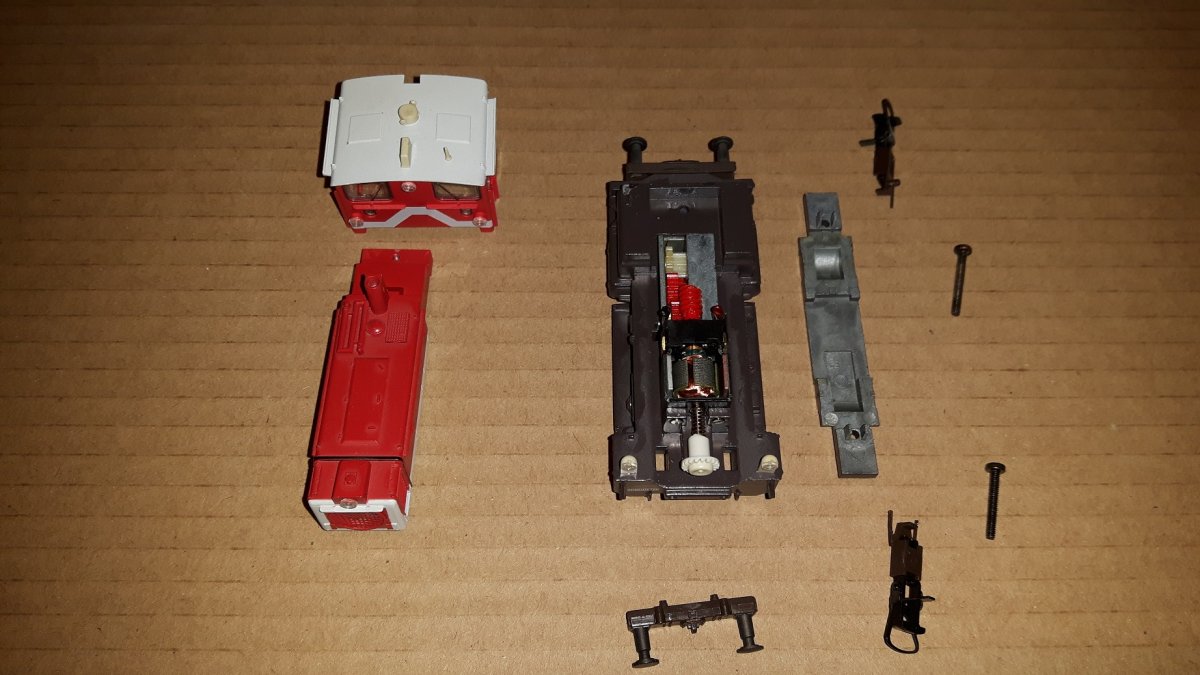

Ik heb het locje opengemaakt en zie vooral een blok metaal en heel weinig ruimte. Daar wordt je blij van...

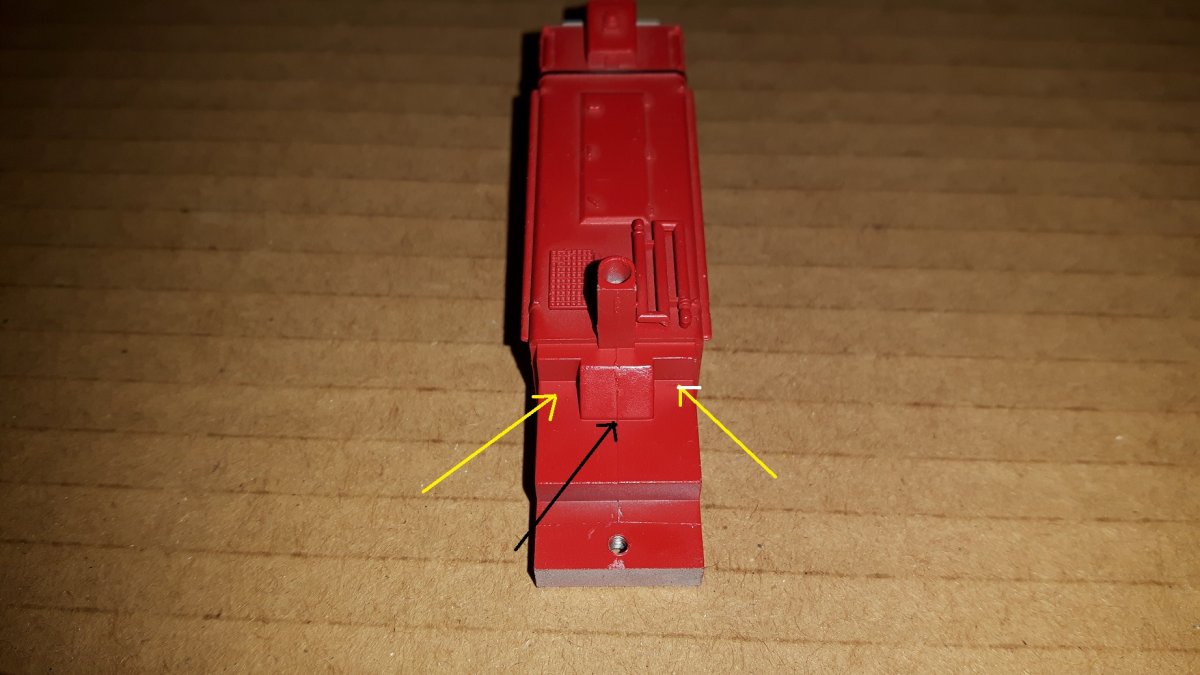

Op onderstaande foto staat aangegeven (gele pijlen) waar ik denk dat het beste een gat gemaakt kan worden voor de doorvoer van draadjes. Ik heb ook al advies gekregen om het in het midden te doen, zie zwarte pijl. Wat is nu wijsheid?

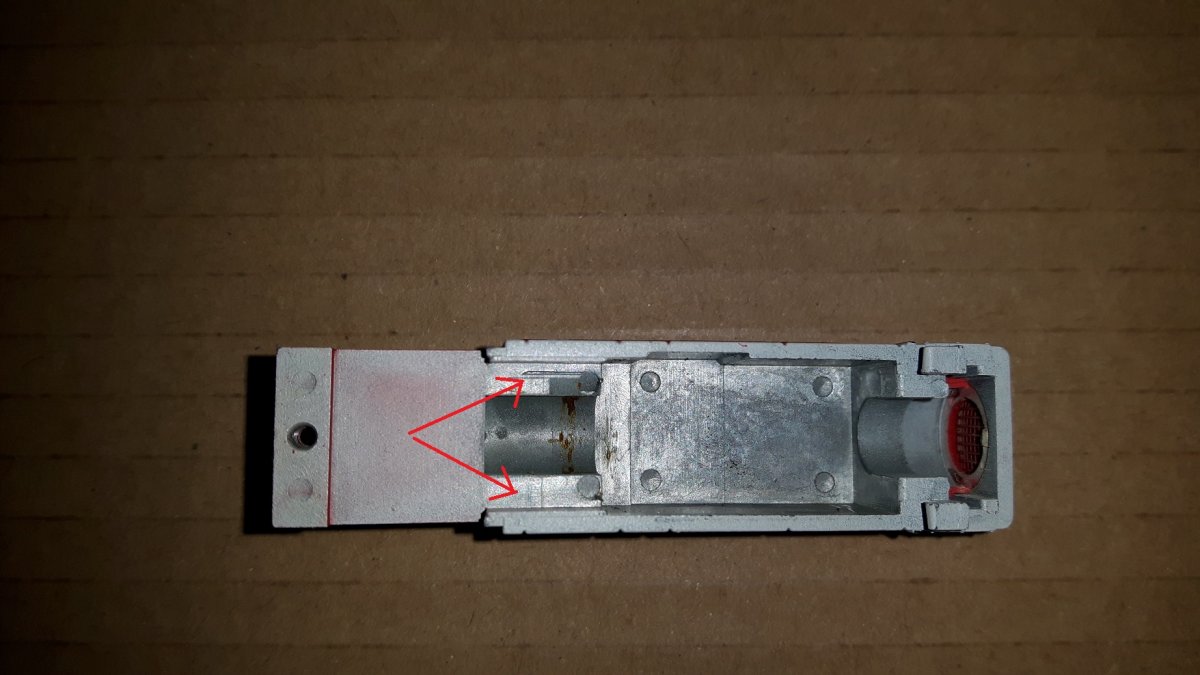

Aan de onderzijde zal ik ws ook wat materiaal moeten wegfrezen. Zie rode pijlen.



Als decoder heb ik een LoPi micro (54684) gekocht met een 6-polige stekker. Die laatste gaat er dus af.
Maar nu voor de grote vraag. Hoe kan ik het beste dit aanvliegen gezien de beperkte hoeveelheid ruimte. Verlichting etc hoeft er niet in.

Ik heb helaas geen reeds uitgevoerde ombouw hierover kunnen vinden. Wellicht ligt dat aan mijn Google skills. Ik sta iig open voor tips over hoe dit verder uit te voeren.

Gr.

Edsko

[Robert E]

Hier wat aan voor inspiratie?

http://www.hp-pfeiffer.de/digi_umbau1/dcc/koef_roco/koef_roco.html

Mvg

Robert

[Edsko Hekman]

Zo, dank je wel.  Die had ik niet gevonden, maar dat was wel duidelijk.

Hier gaat nog wel wat werk inzitten zie ik. Komt goed. Ik ga het eens lekker proberen de komende tijd.

Gr.

Edsko

[JohnT]

Wat ook wel handig is het maken van foto's van je model. Ik maak twee foto's met een statief en de loc voor beide foto's op precies dezelfde plaats. 1 foto van de loc compleet en 1 foto van de loc zonder kap. Deze twee foto's zet ik in een foto berwerk programma over elkaar, elk in een eigen laag. Foto chassis in de eerste laag en de foto met kap er overheen in de tweede laag. De bovenste laag maak ik zover doorzichtig dat ook de onderste laag zichtbaar is. Zo kun je door de kap van de loc heen kijken en zien waar er plaats is voor een decoder.



JohnT

[Reinout van Rees]

Goede tip! Daar ga ik mee experimenteren.

Reinout

[ingenium]

Maarre, het ding heeft al leuk seinen. Daar kan toch wel een LED'je in?

[Klaas Zondervan]

@JohnT: ingewikkeld hoor. In Model Railroader heb ik ooit een verhaal gelezen over een modelspoorder die in een ziekenhuis werkte. Die legde zijn locs doodleuk op de röntgentafel. Had hij het totaalbeeld in één opname.

[Edsko Hekman]

Maarre, het ding heeft al leuk seinen. Daar kan toch wel een LED'je in?

Hoor ik een vrijwilliger?

[ingenium]

Ik probeer meer op het inspirerende vlak bezig te zijn.

[JohnT]

Laat ik daar nou net niet over beschikken.



JohnT
