Auteur Topic: Spoordijk met schaduwstation  (gelezen 2724 keer)

Erik Schaap

  • Offline Offline
  • Berichten: 10
Spoordijk met schaduwstation
« Gepost op: 24 November 2013, 00:23:53 »
In plaats van een statische vitrinekast wil ik een spoordijkje bouwen met Märklin H0 M-rails:
-   Twee sporen op de dijk
-   Slootje beneden aan deze dijk
-   Twee rangeersporen voor het slootje

Nu zou het leuk zijn als de twee sporen op de dijk dynamisch worden middels een schaduw stationtje onder de maquette.
De twee rangeersporen aan het dijkje beneden blijven statisch.

Het wordt de houten plaat waarop de spoordijk komt:
-       Qua lengte afmeting kom ik uit op 120 cm
-       Qua breedte/diepte afmeting...

Tja, ik schrik als ik de Märklin 5100 bochten uitleg: de 180 graden bocht om van de spoordijk op het schaduwstation te komen is het een binnenmaat van 68 cm.

Heren, interesse om eens mee te denken voor een leuk (alternatief) idee?
« Laatst bewerkt op: 24 November 2013, 16:34:57 door Bert van Gelder. Reden: Titel: taalfoutje. »
Met hartelijke groeten, Erik Schaap

Marc tramt

  • Offline Offline
  • Berichten: 10770
Re: Spoordijk met schaduw station
« Reactie #1 Gepost op: 24 November 2013, 09:02:28 »
Modelspoor neemt nu eenmaal plek is en met name bogen zijn ruimtevreters. Een boog van 68cm is dan nog zelfs aan de krappe kant. Alternatief zou een zogenaamde pendelbaan zijn. Aan de ene kant ligt je spoordijk en vervolgens rijden de treinen naar links (of rechts) naar een schaduwstation. Via twee, of meer, wissels kun je er voor zorgen dat er steeds verschillende treinen uit het zicht staan.
No dress rehearsel, this is our life.

tijgernootje

  • Offline Offline
  • Berichten: 12260
  • Treinen ontsporen niet,dan ligt de rails verkeerd
    • treinen foto's 1 op 1 zowel modern als museum spul
Re: Spoordijk met schaduw station
« Reactie #2 Gepost op: 24 November 2013, 09:41:19 »
Je kan bovengenoemd idee nog iets "gekker" maken als je er de lengte voor over hebt.
Zorgen dat je langste trein uit het zicht gereden kan wrden en dan doormiddel van wissels het schaduw station in rijden.
Dan maak je dus eigenlijk een zaag beweging met je trein,dan kan je idee wel.
Maar zoals gezegd,dan zal je er meer lengte voor op moeten offeren  ;)
Met vr gr

Floris

Harzwald Hafen Bahn,de bouw.
https://forum.beneluxspoor.net/index.php?topic=94249.0

Erik Schaap

  • Offline Offline
  • Berichten: 10
Re: Spoordijk met schaduw station
« Reactie #3 Gepost op: 24 November 2013, 11:24:28 »
Marc en Floris,

Dank voor de reactie.

Hebben jullie even een schetsje van wat jullie bedoelen?
Met hartelijke groeten, Erik Schaap

Marc tramt

  • Offline Offline
  • Berichten: 10770
Re: Spoordijk met schaduwstation
« Reactie #4 Gepost op: 24 November 2013, 16:38:35 »

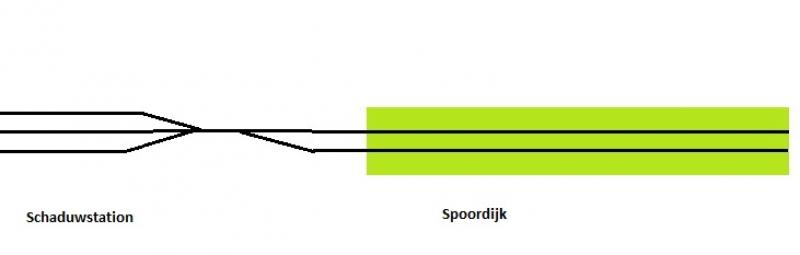

Eenvoudige schets in Paint, voor het idee:

No dress rehearsel, this is our life.

tijgernootje

  • Offline Offline
  • Berichten: 12260
  • Treinen ontsporen niet,dan ligt de rails verkeerd
    • treinen foto's 1 op 1 zowel modern als museum spul
Re: Spoordijk met schaduwstation
« Reactie #5 Gepost op: 25 November 2013, 19:41:17 »
Zoals Marc het brengt klopt het voor wat t mijn idee wel behoorlijk  ;)
Met vr gr

Floris

Harzwald Hafen Bahn,de bouw.
https://forum.beneluxspoor.net/index.php?topic=94249.0

Ronaldk

  • Offline Offline
  • Berichten: 8822
    • Bouw Endstation der Linie: Bahnhof Poggendam
Re: Spoordijk met schaduwstation
« Reactie #6 Gepost op: 26 November 2013, 19:49:32 »
Neem eens kijkje bij de diverse kleinere baantjes hier op het forum. Ik ben zelf ook bezig met een smalle baan De bouw van Poggendam. Karst zijn demo pendelbaan is maar 30cm breed. Je kan de bocht bij beide banen wegdenken. Zijn wel leuke dingen om zo op het schap te hebben.

Groeten Ronald.
Zijn we aan het bouwen? Ja! We zijn aan het bouwen: Ronald’s nieuwe project: Endstation der Linie: Bahnhof Poggendam!

Jeronimos

  • Now everything seems so faded and jaded.
  • Offline Offline
  • Berichten: 8624
Re: Spoordijk met schaduwstation
« Reactie #7 Gepost op: 26 November 2013, 20:05:46 »

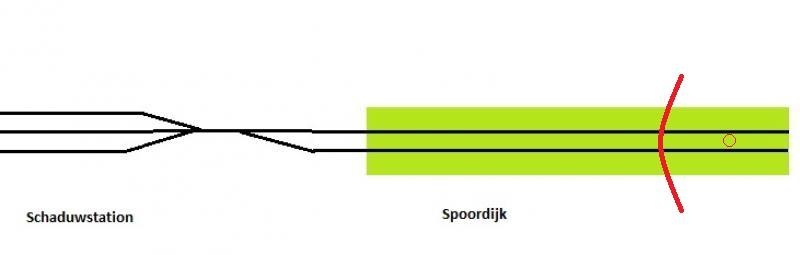

Of, maar dat moet je maar mooi vinden en ook ruimte voor hebben, je voert de spoordijk voor de lengte die nodig is, draaibaar uit.

Ik heb Marcs plaatje even genomen.



(je denkt wel aan het raadplaatje, Marc?)
Jeroen

Erik Schaap

  • Offline Offline
  • Berichten: 10
Re: Spoordijk met schaduwstation
« Reactie #8 Gepost op: 26 November 2013, 20:08:48 »
Ik zit te denken:

Eigenlijk is het ook wel leuk als er zo af en toe (automatisch) een treintje langs komt over het zichtbare tracé (spoordijk).
Dan hoort er eigenlijk voor en achter het schaduwstation een lus.

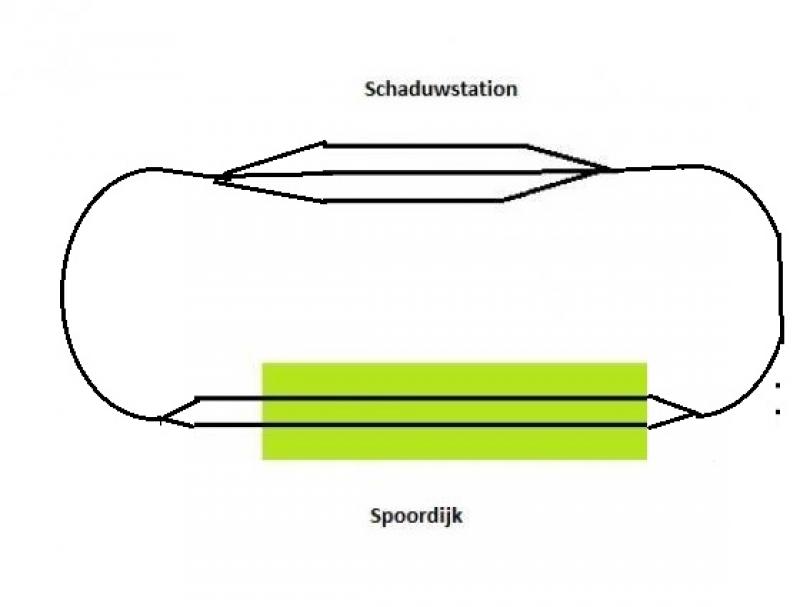

Met excuses aan Marc voor het vernaggelen van zijn plaatje  ;) dan kom ik uit op zoiets:



Het groene deel wordt dan het zichtbare deel.
« Laatst bewerkt op: 26 November 2013, 20:38:50 door Erik Schaap »
Met hartelijke groeten, Erik Schaap
