Switchpilot met een conrad wisselaandrijving

[Harold Content]

Ik heb nu mijn switchpilot aan de gang maar krijg de wissel niet echt goed omgeschakeld.
En ik denk dat dit te maken heeft met de schakelduur van de decoder.

Heeft iemand een idee of dit correct is?

[GLR89]

Hoi,
De switch pilot geeft volgens mij een puls en is bedoeld voor het schakelen van magneet artikelen, de Conrad is een motorische aandrijving. Bijv. De M-Dec decoders van ldt zijn daar beter geschikt voor.
Gr. Gijs

[Harold Content]

Ah, maar wat als hij wel een kant op schakelt;-)
Dan zou hij het dus moeten doen.. of heeft dat er ook mee te maken?

Gr Harold

[Tjalling]

Hallo Harold,

Conrad aandrijving moet geschakeld worden met wisselspanning. Als het goed is kun je bij de switch-pilot de spanning waarmee je de wissel omzet apart toevoeren. Sluit dat aan op de wisselstroomuitgang van een normale treintrafo.

Je hebt 'm dus geprogrammeerd gekregen?

Groet,
Tjalling

[Harold Content]

Hey Tjalling,

Ja geprogrammeerd en wel.. fluitje van een cent en hij werkt!
Inderdaad even een kunstje onder de knie krijgen en hij doet het.

Ik heb de decoder aangesloten op het spoor en op een nieuwe tweede ringleiding naar een oude trafo waar mee ik ze vroeger analoog schakelde! net de aansluitingen door gelopen en dat zat goed.

Dus zometeen even de de decoder resetten misschien dat er gisteren toch iets raars gebeurd is.
Wel vreemd dat hij in 1 richting schakelt en de andere niet.

Gr Harold

[Tjalling]

Hallo Harold,

Dat 1 kant op schakelen is bij Conrad-aandrijvingen typisch het geval als hij gevoed wordt met gelijkstroom ipv wisselstroom.

Je kunt eventueel de aandrijving op een andere uitgang aansluiten, en kijken wat hij daar doet. Of loshalen en direct aan de trafo proberen. Gelijkspanning ziet er zo uit: = Wisselspanning zo: ~

Groet & succes,
Tjalling

[Henk Veenstra]

Dag Harold,

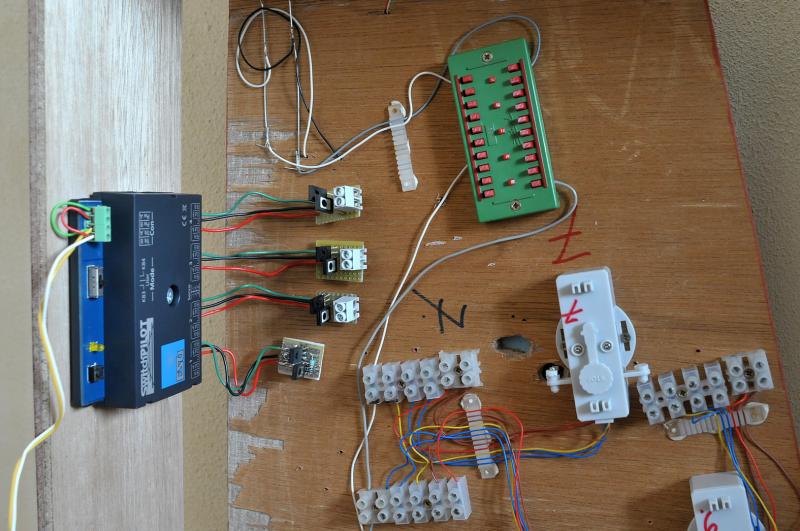

Je bedoeld deze combi.
Werkt perfekt bij mij.
De Switchpilot krijgt gewoon digitale stroom bij mij.
Moert wel een hulpschakelingetje tussen omdat de conrad
wissel een motortje heeft en geen magneetschakeling is.
Zie foto.




mvg Henk

[Harold Content]

Hoi Henk,

Kijk dat maakt het direct duidelijk! bedankt voor de informatie.
Is dat dan deze schakeling?

http://members.chello.nl/h.roestenburg/blz/digitaal/corad_aandr_digi/conrad_aandr_digi.html

Gr Harold

[Tjalling]

Hallo Henk,

Mooie foto, maarre er zit geen verbinding tussen de hulpschakeling en de wisselmotor.

Groet,
Tjalling

[Karst Drenth]

Is dat dan deze schakeling?

http://members.chello.nl/h.roestenburg/blz/digitaal/corad_aandr_digi/conrad_aandr_digi.html

In principe wel, maar let op het hangt er van af of je decoders hebben die met gemeenschappelijke + (plus) of gemeenschappelijke - (min) schakelen.

Volgens mij levert Wim Ros beide uitvoeringen en kan je zeker vertellen welke je voor de SwitchPilot moet hebben.

Grtzz,

Karst

[Henk Veenstra]

Harold, klopt dat is die schakeling.

Tjalling,
bedrading is later nadat de foto is genomen wel toegevoegd.
Rode en bruine draden van de conrad gaan naar het elektronisch hulpstukje.

werkt bij mij op deze manier al anderhalf jaar goed.

mvg Henk

[Tjalling]

O, jammer. Ik ben al jaren op zoek naar een manier om dit soort dingen aan te sluiten zonder draden  En dacht dat eindelijk gevonden te hebben.

In ieder goed om te horen dat dit al zo lang probleemloos werkt. Bedankt voor de uitleg.

Groet,
Tjalling

[Klaas Zondervan]

Harold heeft deze vraag per e-mail gesteld.
De schakeling heeft hij hier vandaan.
Deze Roestenburg heeft Viessmann 5211 decoders. Die hebben positieve uitgangen, en daarom gebruikt hij NPN transistoren.
Maar Harold heeft de ESU Switchpilot, die heeft negatieve uitgangen. En dan moet je PNP transistoren gebruiken, b.v de BD678.

Het is dus al wonderlijk dat het in één richting wel werkt.

[Harold Content]

Wachtende op mijn schakeling ben ik eens even gaan klooien en ja wel ik heb de wissel motor zonder onderdelen aangesloten op de switchpilot met de extender en hij werkt, hoe?

Sluit 1 draad van de transformator aan op de Comm 1A
Sluit de draden met diodes aan op 1a I & II
Sluit de rode wisselmotor draad aan op de andere uitgang van de transformator

En hij schakelt
