Waar extra led aansluiten op print

[Joto]

Goedenavond,

Ik ben bezig met een ombouwprojectje van een digitale 2-rail
Piko hondekop met 2 frontlichten aan te passen naar 3 frontlichten.

Ik ben voornemens dat met een ledje te doen, doch twijfel aan
welke aders op het printje de aansluiting moet komen en
of er een voorschakel weerstand voor moet.

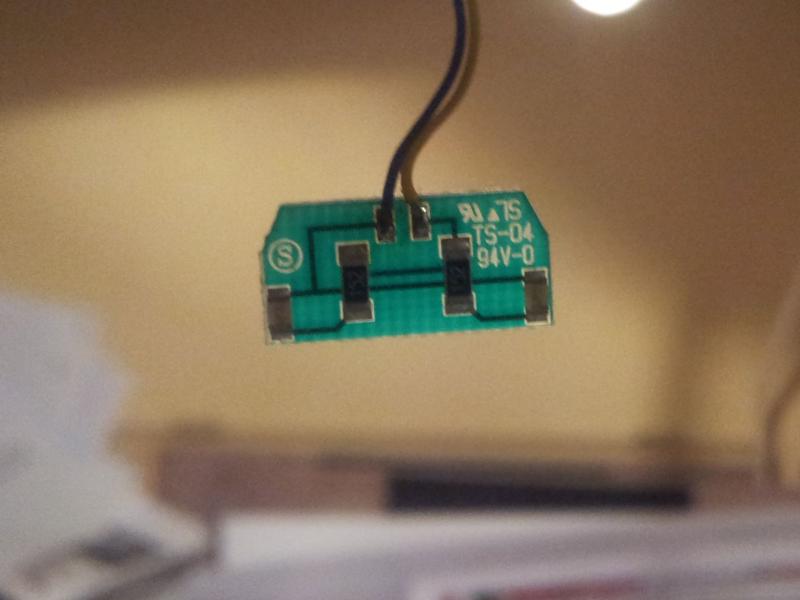

Op de foto zijn de aders zichtbaar, waarbij het mij ook niet
duidelijk is hoe de stroom kring loopt.

Graag verneem ik jullie advies.

M.vr.groet
John

[Wijbe]

Dit is het sluitseinprintje. Je kunt er dus niet zomaar een ledje bij plaatsen, want die gaat dan alleen branden als het sluitsein aan staat.

Je zult een los ledje, met voorschakelweerstand moeten plaatsen. Enige wat je dan van het printje kan gebruiken is de blauwe draad als retour. Er moet dus een extra draad bij.

[Joto]

Wijbe,

Dank voor je snelle reactie, maar dit is wel degelijk het frontsein printje.

Bij het sluitsein printje is het printplaatje rechthoekig en kleiner.

John

[Automatic-rock]

Zoals ik het op de foto zie zijn het 2 leds met ieder een eigen weerstand die parallel staan (led+weerstand parallel aan led+weerstand dus).
Een extra led sluit je dus gewoon aan tussen de 2 draadjes, maar wel weer met een eigen weerstand in serie met de led!

Vriendelijke groet,
Benno

[Joto]

Benno, bedankt.

Ik ga het zoals je het omschrijft aansluiten.

John
