Schakelaar

[Beusi]

Hallo Medespoorders,

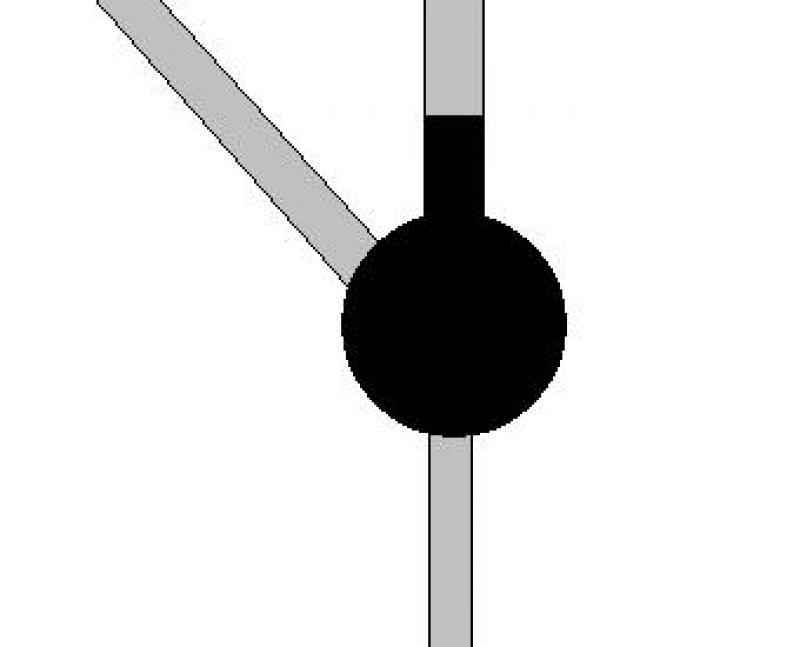

Ik ben op zoek naar de naam van de schakelaar op de volgende bijlage (mits het bestaat) Ik wil het gebruiken voor een schakelboord dus het liefst 3-polig. De grijze lijnen moeten rails voorstellen. Zodat je heel makkelijk ziet hoe de wissel geschakeld staat.



Mocht dit er niet zijn een ander alternatief dan mischien?

[Klaas Zondervan]

Fleischmann heeft een schakelbordsysteem waarin zulke schakelaars voorkomen.
Maar waarom moet die schakelaar 3-polig zijn? Of gebruik je het woord 3-polig misschien verkeerd?

[Marijn]

Wat dacht je van mooie draaischakelaars op je paneel ?
dan heb je een pijl die in de richting van het "doel" spoor

Kijk hier eens voor de verschillende knoppen en schakelaars, misschien ook 3 of meer polig verkijgbaar.

Conradsite>draaischakelaars

[Beusi]

Waarschijnlijk gebruik ik het woord 3-polig verkeerd. (ik zit in het metaal niet het electro  ) Nou ik dacht 3-polig omdat er op een wissel ook 3 aansluitingen zijn? Een spanning, de afslaande weg en de doorgaande weg?

[Klaas Zondervan]

Had ik het toch goed ingeschat. De schakelaar die je nodig hebt is enkelpolig, d.w.z. dat er maar 1 contact is. Dat contact heeft inderdaad 3 aansluitingen, maar het blijft enkelpolig.
Een dubbelpolige of een driepolige schakelaar heeft 2, resp. 3 contacten die gelijktijdig geschakeld worden, maar die elektrisch los van elkaar staan.

[Beusi]

Dus als ik een 1-polige aansluiting neem ow wacht dat betekent dat hij aan 1 kant spanning krijgt en die schakelaar schakelt tussen die andere 2 posities. Het is me helemaal duidelijk!

[MRP_Peter]

Dergelijke 2 standen-schakelaars zijn goed verkrijgbaar bij de diverse electronica zaken.
Let er alleen wel op dat je bij gebruik van dit soort schakelaars over spoelen in je wissebediening beschikt die een zogezegde eind-afschakeling hebben voor de spoeltjes in de wissel.
Indien je wissel niet over een eind-afschakeling voor de spoeltjes beschikt blijven je spoeltjes altijd onder spanning staan waardoor ze zeg maar gerust heet worden.
Een aantal merken zoals bijvoorbeeld fleischmann heeft zo'n afschakeling voor de spoeltjes welke ook nog eens als terugmelding gebruikt kan worden, hierbij kun je dus de stand van de wissel zien met behulp van bijvoorbeeld een ledje welke in serie met de spoel staat.
Als je behoefte aan een schema hebt kan ik dat wel voor je maken.

Met vriendelijke groet,

Peter.

[Klaas Zondervan]

Als je behoefte aan een schema hebt kan ik dat wel voor je maken.

Hoeft niet. dat schema staat nl. al op mijn website.
klik hier

[Beusi]

Het gaat in mijn geval om minitrix wissels, Ik weet niet of die dat ook hebben?

[MRP_Peter]

Dit zou je na kunnen kijken middels een eventuele bijsluiter over hoe de wissel werkt.
Dit zou naar mijn idee voldoende informatie moeten geven over het feit of een wisselspoel(motor) een eind-afschakeling heeft of niet.
Mocht dit niet het geval zijn kun je de overweging maken om met druk knoppen te werken die over een ' maak ' contact beschikken.
Het enige nadeel met wissels zonder eind afschakeling is dat je de wisselstand niet kunt weergeven door middel van een ledje, tenzij je een extra ' schakelaar ' met de stand van de wissel laat meeschakelen.


Met vriendelijke groet,

Peter.
