trein stopt op melder en bromt dan

[marc25]

hallo allemaal

mn loc stopt op een bezetmeldpunt en begint te brommen
het lijkt alsof hij wel vooruit wil maar niet kan ,als ik er een beetje tegen duw wil hij wel verder
het meldpunt is 1 railstuk lang
waar zou dit aan kunnen liggen ?

via koploper werken alle meldpunten nu prima (testprogramma)

gr marc

[Timo]

Is dat bezetmeldpunt opgebouwd met een stroomdetectie? Klinkt een beetje alsof 1 van de 2 antiparallel geschakelde diodes doorgebrand is en daardoor maar het halve signaal op de rails staat.


Timo

[marc25]

maar het is maar 1 loc die dit doet
ik heb voor de test 3 locs rondrijden en die andere 2 rijden er wel gewoon over heen
1tje flikkerd wel een beetje met de lampjes maar rijd gewoon door

ligt het dan nog steedts aan de printplaat ? ja deze is trouwens met stroomdetectie

ik geprobeerd als ik de meldsectie doorverbind met de ongedetecteerde sectie rijd hij wel door
wat ik niet snap is dat die andere 2 wel er overheen rijden

wie kan me verder helpen?

gr marc

[Karst Drenth]

Welke bezetmelder gebruik je ?? en is het op 1 meldsectie of op alle secties aangesloten op deze bezetmelder ?

Grtzz,

Karst

[marc25]

het is een bezetmelder van rosoft

en het is maar 1 meldsectie

gr marc

[Karst Drenth]

Dan is zeer waarschijnlijk de brugcel voor die sectie of defect, of niet correct gemonteerd, of niet goed gesoldeerd.

Advies: Even een mailtje naar Wim met je probleem omschrijving.

Grtzz,

Karst

[Hans sprinter]

Marc, verhuist het probleem met de meld sectie mee als je de draden op de melder omdraait?
(leid naar conclusie Karst  )

[**Jelle**]

1tje flikkerd wel een beetje met de lampjes maar rijd gewoon door

Dat klinkt toch als een van de antiparallel geschakelde diodes welke niet goed is.

Dit kun je testen met een los lampje (minimaal 18 volt) en een losse diode.
Als je het lampje met de rails verbindt via de diode mag het niet uitmaken hoe je de diode aansluit, het lampje moet altijd branden/ lichtjes flikkeren. Als het lampje het alleen doet als je de diode op een bepaalde wijze aansluit (met de diode andersom dus niet) dan is er iets met een van de diodes van de bezetmelder.

En als je deze sectie op een andere aansluiting van de bezetmelder zet? Wat is dan het reultaat?

[marc25]

ik heb helaas geen diode in huis dus dat met de gloeilamp kan ik niet uitproberen

maar met de meldsecties omdraaien ga ik zo ff proberen

gr marc

[marc25]

ik heb  de meldsecties omgedraaid en het probleem verhuisd inderdaad mee

ligt het dan aan de stroomkabel?

waarom krijg ik dan wel melding in koploper dat de melder werkt ?

of ligt het gewoon aan de loc dit probleem (trix decoder) ?

gr marc

[Hans sprinter]

Ik begin een vermoeden te krijgen.
Hoe reageren alle andere treinen erop, die rijden wel gewoon door, beide kanten op enz?
Dat is nogal bepalend op dit moment.
Gr. Hans

PS: de melder werkt waarschijnlijk wel gewoon inderdaad. dus koploper klopt wel.

[marc25]

de andere treinen rijden er wel gewoon over heen ook met de nieuwe draad ,ik kan alleen met koploper detreinen niet automatisch achteruit laten rijden (weet nog niet hoe dit moet ,dus niet ingesteld ) werkt wel gewoon via centrale vooruit en achteruit

dus conclusie is volgens jullie trix decoder eruit !!??

of kan ik nog wat anders checken??

gr marc

[Hans sprinter]

Marc, ik was er al bang voor. ik herken het probleem. In het bezetmeld circuit zit een brugcel met een minder goede diode. Deze heeft een afwijking ten opzichte van de rest en veroorzaakt een vervorming van je DCC signaal. (is niet echt stuk maar anders) Onderstaand wat plaatjes ter verduidelijking (werkelijk gemeten door mezelf).
Het bovenste plaatje laat een DCC signaal zien zoals het normaal is.

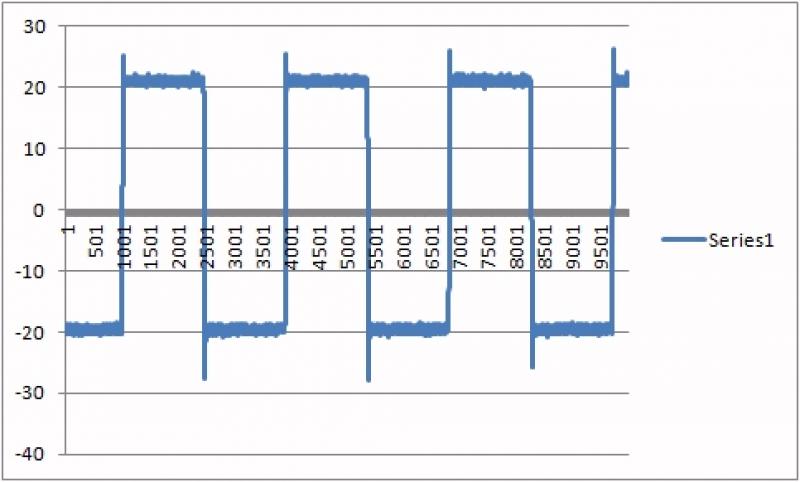

Daaronder is een brugcel met diodes gebruikt die niet echt geschikt zjn voor DCC (1N4004). Je ziet een piek zitten in het paarse signaal. Daaronder is te zien wat dit met je DCC spanning doet. Hij vervormt het gedeeltelijk.
De Trix decoder herkend dit als een rangeer stand!
https://images.beneluxspoor.net/bnls/Brugcel.jpg
https://images.beneluxspoor.net/bnls/Brugcel_Slecht.jpg
https://images.beneluxspoor.net/bnls/Effect_Brugcel_Slecht.jpg
Er zjn 2 opties: Brugcel van de meld sectie (laten) vervangen, en hopen dat het over is.
Of de decoder vervangen. Die standaard Trix decoder (BR186) kan ik ondertussen wel een boek over vol schrijven helaas... Succes, groetjes, Hans

[marc25]

okee bedankt voor het denkwerk ,
ik denk dat ik dan toch maar kies voor de trix decoder te vervangen ,deze maakt toch al veel geluid vind ik

gr marc
