Auteur Topic: Tekeningen RTM 336-387 gezocht  (gelezen 2261 keer)

Marc tramt

  • Offline Offline
  • Berichten: 10763
Tekeningen RTM 336-387 gezocht
« Gepost op: 03 June 2012, 22:42:38 »
Voor een toekomstig project ben ik op zoek naar tekeningen van de RTM-rijtuigen uit de serie 336-387, de bekende teakhoutenlatjesrijtuigen. Ik heb de tekeningen uit de boeken van Dijkers ("De rijtuigen van de Nederlandse paarden-, stoom- en motortramwegen" respectievelijk "De R.T.M. op de Zuid-Hollandse en zeeuwse eilanden") maar dat zijn alleen 2 aanzichten zonder verdere maatvoering en met weinig detail.
De NVM heeft ze ook niet in de catalogus staan maar ik kan me bijna niet voorstellen dat er geen tekeningen van bestaan. Wie kan me helpen?

Marc
No dress rehearsel, this is our life.

ronald1956

  • OHMB Team Mitropa
  • Offline Offline
  • Berichten: 1681
  • Tram&Trein NL- H0
    • Haagse Modelbouw Club
Re:Tekeningen RTM 336-387 gezocht
« Reactie #1 Gepost op: 03 June 2012, 23:00:38 »
Deze tekeningen zouden 1 op 100 zijn volgens vermelding op blz.7.
Dan zou je kunnen omrekenen.

Maar in hoeverre dit klopt is de vraag.
Als ik kijk naar de Dido paardentram , dan kan ik deze precies passend op de tekening leggen , Dus of de tekening is 1op87 of de Dido tram is 1op100  ??

mochten ze bestaan , NVM tekeningen zijn ook niet kloppend .
« Laatst bewerkt op: 03 June 2012, 23:02:39 door ronald1956. Reden: aanvulling »

GerardvV

  • Offline Offline
  • Berichten: 3857
  • Enge buur bij de buren
    • Spoorfoto's
Re:Tekeningen RTM 336-387 gezocht
« Reactie #2 Gepost op: 03 June 2012, 23:11:16 »
Zijn dit de rijtuigen die ook bij de SHM bewaard zijn als AB379 en AB395?
Zo ja, dan heb ik een keer een paar etsplaten gehad met gietwerk voor de draaistellen en gebouwd voor een vriend van me. Ook de draaistellen omgebouwd naar normaalspoor. Zat een eenvoudig maattekeningetje bij, even zoeken naar foto's.
Volgens mij kwamen de kits destijds (ongeveer 1990) uit Katwijk, naam weet ik niet meer.
Modelspoor;
http://www.flickr.com/photos/modelspoorvliet/.
Trein1:1;http://www.flickr.com/photos/spoorvliet
Tram 1:1;http://www.flickr.com/photos/tramvliet
178*hier
149* bij buren
Van alle kennis die de geest vergaarde blijkt onzin vaak van meeste waarde

GerardvV

  • Offline Offline
  • Berichten: 3857
  • Enge buur bij de buren
    • Spoorfoto's
Re:Tekeningen RTM 336-387 gezocht
« Reactie #3 Gepost op: 03 June 2012, 23:18:48 »

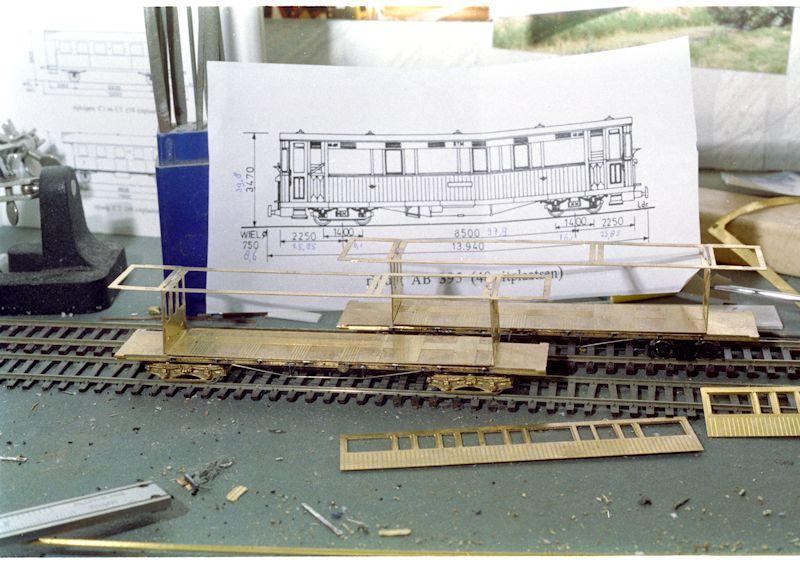

Hier is een eenvoudig tekeningetje met wat maatvoering zichtbaar die tijdens het bouwen is gebruik. Heeft het NVBS tekeningenarchief geen goede tekeningen?


Meer foto's nodig?
Modelspoor;
http://www.flickr.com/photos/modelspoorvliet/.
Trein1:1;http://www.flickr.com/photos/spoorvliet
Tram 1:1;http://www.flickr.com/photos/tramvliet
178*hier
149* bij buren
Van alle kennis die de geest vergaarde blijkt onzin vaak van meeste waarde

ronald1956

  • OHMB Team Mitropa
  • Offline Offline
  • Berichten: 1681
  • Tram&Trein NL- H0
    • Haagse Modelbouw Club
Re:Tekeningen RTM 336-387 gezocht
« Reactie #4 Gepost op: 03 June 2012, 23:29:53 »
Zo te zien dezelfde rijtuigen .

Lengte nagemeten , tekening in boek is dus inderdaad 1op100
« Laatst bewerkt op: 03 June 2012, 23:33:54 door ronald1956 »

GerardvV

  • Offline Offline
  • Berichten: 3857
  • Enge buur bij de buren
    • Spoorfoto's
Re:Tekeningen RTM 336-387 gezocht
« Reactie #5 Gepost op: 03 June 2012, 23:48:19 »

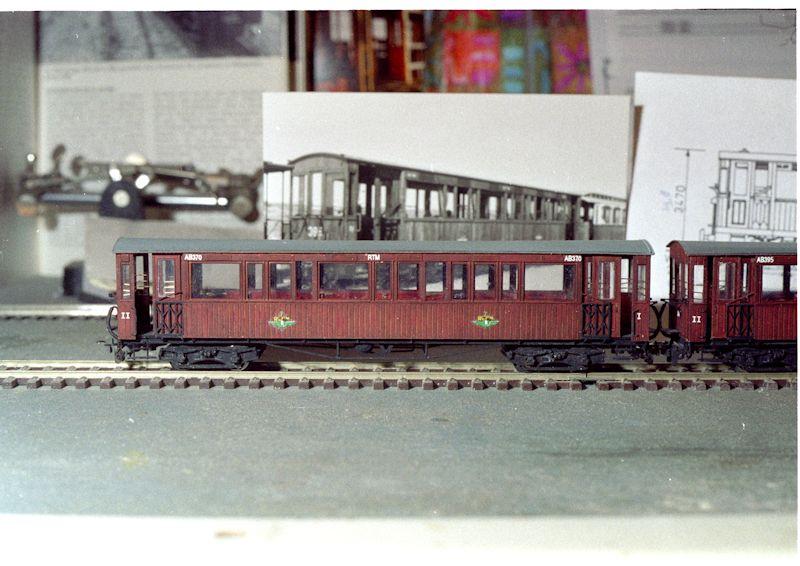

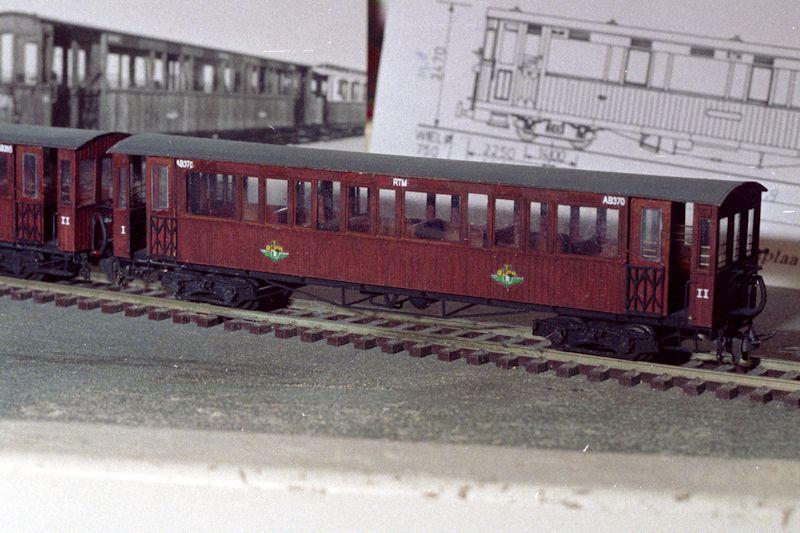

En uiteindelijk zo geworden:



Modelspoor;
http://www.flickr.com/photos/modelspoorvliet/.
Trein1:1;http://www.flickr.com/photos/spoorvliet
Tram 1:1;http://www.flickr.com/photos/tramvliet
178*hier
149* bij buren
Van alle kennis die de geest vergaarde blijkt onzin vaak van meeste waarde

De Burgemeester van Hespedam

  • Offline Offline
  • Berichten: 454
    • Hespedamse Tramweg Maatschappij
Re:Tekeningen RTM 336-387 gezocht
« Reactie #6 Gepost op: 03 June 2012, 23:54:21 »
Hi Marc,

Ik zal even in mijn archief duiken. Wellicht kan ik helpen.
Heb waarschijnlijk de juiste draaistel-zijkanten.

Ik beschik over materiaal van v.d. Vis. Die heeft deze rijtuigen ooit in zijn programma gehad.
Je hoort van mij!

Niek

Marc tramt

  • Offline Offline
  • Berichten: 10763
Re:Tekeningen RTM 336-387 gezocht
« Reactie #7 Gepost op: 04 June 2012, 08:01:35 »
@Niek: ik hoort het graag van je of je iets hebt.

@Gerard: NVBS bureau materieeltekeningen is al jááááren "wegens reorganisatie gesloten".

Tekeningen in het boek van Dijkers ("De R.T.M. op de Zuid-Hollandse en zeeuwse eilanden") zijn inderaad allemaal keurig 1:100. Ik ben dus ook al met scans en verschalen in de weer geweest. Ik zoek nog wat meer detail werk van kop- en tussenwanden, balkons en draaistellen. En als die niet te vinden zijn... ik heb laatst in Ouddorp de nodige detailfoto's gemaakt van enkele rijtuigen.

No dress rehearsel, this is our life.
