Koffietafel - (Baanplan N)

[Vin]

Dag beste mensen,

Ik heb weer heel wat uren besteed aan het verbeteren van het baanplan dat ik in een koffietafel wil gaan inbouwen. De tafel wordt 155x80cm en herbergt in totaal 5 stations, het is dan ook meer bedoelt als display voor mijn treinen (NL en wat DE).

Zie http://vincentcreative.blogspot.com/2008/03/new-and-improved-track-lay-out.html voor de lay-out. Vragen en opmerkingen zijn welkom.

[amber]

  Dat is n hoop rails, maar wel een leuk idee om van je koffietafel tegelijk een vitrinekast te maken. Ziet er zo op het eerste gezicht erg duk uit, maar tis ook geen echte baan...

[jentje]

Ziet er echt vet uit Vincent! Ben zelf normaal niet zo'n voorstander van zoveel rails, maar voor in een koffietafel vind ik het super

[Vin]

Echte banen nemen zelfs in N redelijk wat ruimte in beslag. Ik vind modeltreinen (en echte ook wel) op zich erg fascinerend maar er mee rijden kan mij niet al te lang boeien. De uitdaging voor mij is dan ook vooral van technische aard.

Bedankt voor jullie complimenten :-)

[Frank!]

Vincent,

Ik hoop dat al je treinen door de krappe bogen en boogwissels kunnen!? Verder zie ik een keerlus in het plan, maar het sporenverloop is me niet helemaal helder in de spiralen. Het wordt nog een hele tour om die geconstrueerd te krijgen, maar het wordt erg gaaf denk ik.

MVG

Frank

[Vin]

Frank,

M'n treinen blijven vrij kort. Doorgaans 1 lok met 3 rijtuigen. De langste is een ice van 5 rijtuigen. De bochten en wissels zijn doorgaans R1. Waarom zou dat een probleem zijn?

Het enige dat op een keerlus lijkt is als je station C aan de bovenkant (dus naar rechts) uit rijdt. Dan ga je nl. door station D heen en keer je terug naar station C via de onderkant (linker spoor).
Er zijn geen andere keerlussen.

Ik zal jullie op de hoogte houden van de vorderingen :-)

Gr, V.

[daan2353]

Echte banen nemen zelfs in N redelijk wat ruimte in beslag. Ik vind modeltreinen (en echte ook wel) op zich erg fascinerend maar er mee rijden kan mij niet al te lang boeien. De uitdaging voor mij is dan ook vooral van technische aard.

Bedankt voor jullie complimenten :-)

Dan ben je toe aan een rangeerbaan  Kijk eens op http://www.gatewaynmra.org/ en dan vooral naar de waybill systemen of systemen die hetzelfde met een dobbelsteen doen. Je verveelt je gegarandeerd niet meer en je moet je hersens blijven gebruiken!

Voor in de koffietafel trouwens een erg leuke baan.

[Vin]

Geinspireerd door de draad van Mathijs heb ik Sketchup van google ge-download en ben ik begonnen met het ontwerpen van de koffietafel waarin mijn toekomstige spoorbaan moet komen te liggen.

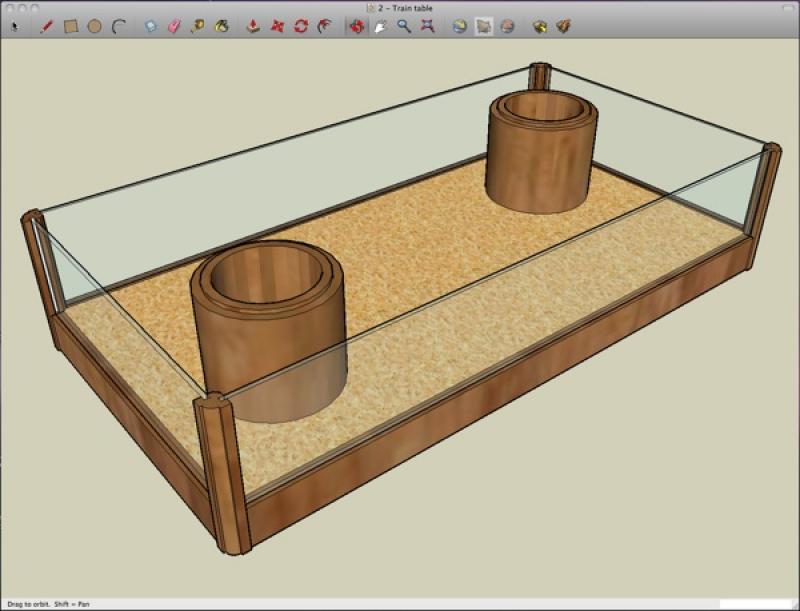

Sketchup werkt fantastisch en zie hier mijn eerste ontwerp in begin fase:



Er komt nog een glasplaat bovenop en er moet nog een voet onder maar het begin is er!

Meer op mijn blog

[Hookies]

Vincent, nu werken je links uit je laatste bericht wel. Het Sketchup-plaatje ziet er leuk uit.

[Vin]

Jij zit wel heeeeel erg bovenop nieuwe posts! Je plaatste jouw bericht terwijl ik aan het vechten was met de links. Ze werken nu wel :-)

[edit] En je heb je bericht aangepast terwijl ik dit bericht aan het typen was ;-P

[Vin]

Dit weekend maar eens iets concreets gedaan ter voorbereiding. Mijn layout staat of valt met de twee spiralen dus ik heb een stukje spiraal gemaakt om te kijken of de treinen dat trekken. Ik heb verschillende dingen gelezen over te steile hellingen en te krappe bochten en wat wel en niet kan volgens de NEN en daar werd ik soms een beetje wanhopig van. Dus hebben we de proef maar op de som genomen.

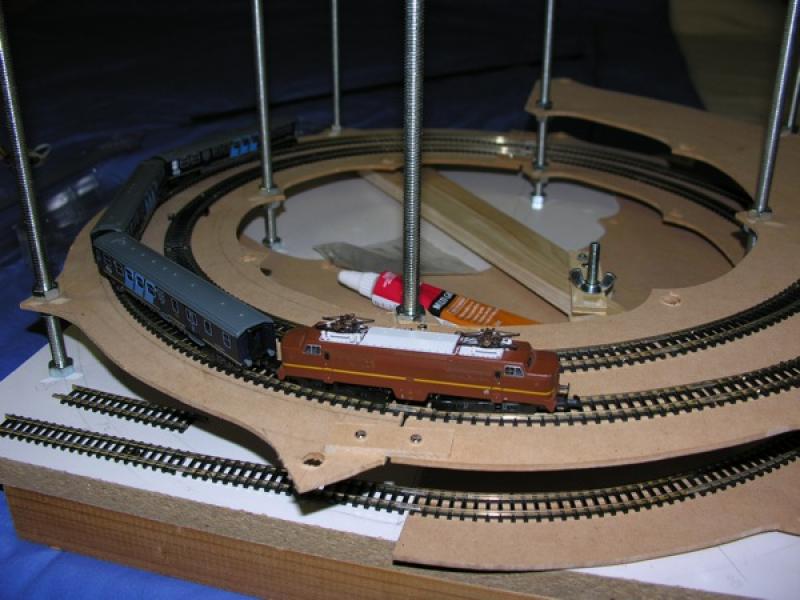

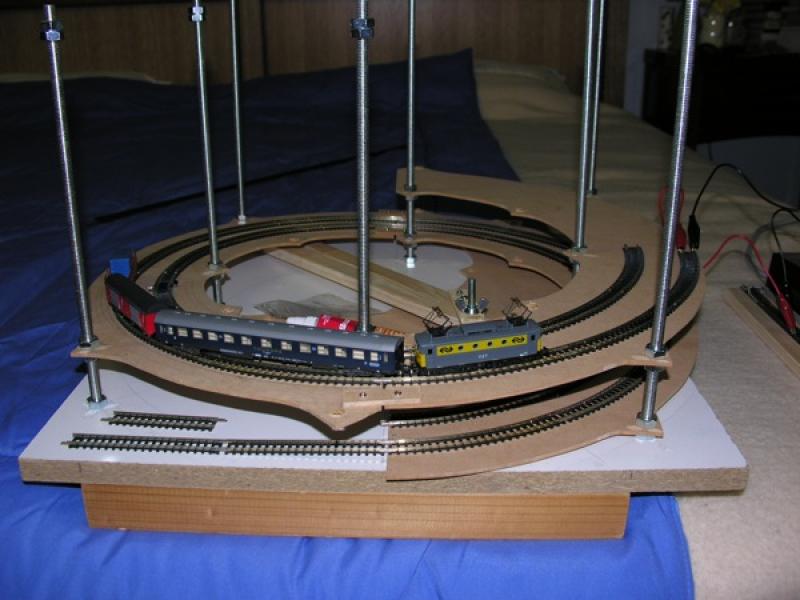

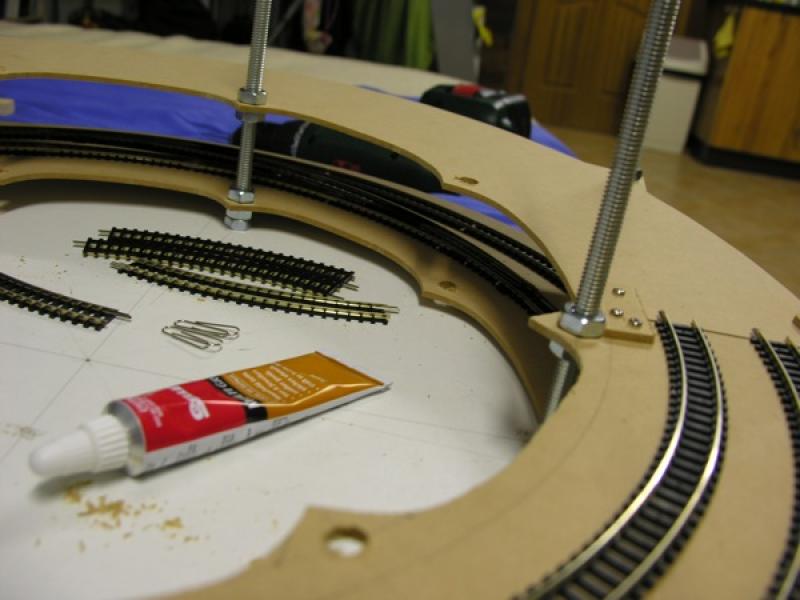

Deze spiraal heeft 2 sporen Minitrix R1 en R2 waarvan de buitenste een stijgingspercentage heeft van 3,8% en de binnenste 4,5%. De spiraal is gemaakt van 3 mm dik MDF.

Ik heb een Minitrix 1100 met 3 rijtuigen en een Minitrix 1200 met 4 rijtuigen (allebei redelijk op leeftijd) de helling op gestuurd en dat ging zonder problemen. Ondanks de dikte (of eigenlijk dunte! ;-) van het MDF bleef de spiraal stijf genoeg.

Wat foto's:







Een spiraal met bovengemiddeld hellingspercentage op R1/R2 is dus te doen. Waarschijnlijk wordt het wel zeuren met erg lange treinen.

Voor meer foto's van de bouw zie m'n blog.

Gr,V.

[Dennis H0]

ziet er puik uit die spiraal, je manier van in mekaar zetten ervan ziet er bijzonder goed uit.

[Vin]

Voor diegenen die zich afvragen waarom het zo stil is geworden hier... Niet omdat ik op heb gegeven, maar vanwege zeer ingrijpende persoonlijke omstandigheden (relatie over - re-migratie - depressie).

Ik begin echter mijn interesse weer terug te krijgen en ben onlangs weer op het forum aan het snuffelen. Dit project zal echter door ruimte gebrek voorlopig niet meer kunnen worden uitgevoerd :-(
