Rood spiegeltje naast de rail

[Willem Stuurman]

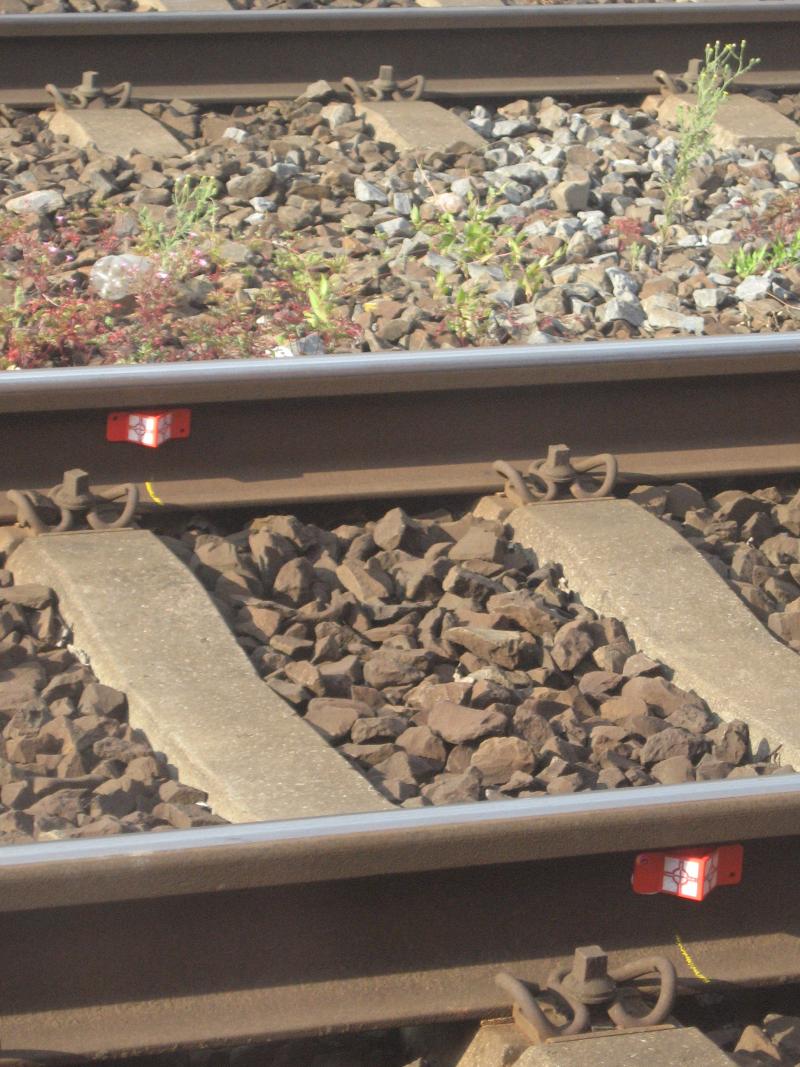

Vanmiddag fietste ik langs de Hemweg te Amsterdam en toen viel mijn oog op een serie rode 'spiegeltjes' die op de dwarsliggers van het langs de Hemweg liggend spoor bevestigd zijn.



Weet iemand wat het doel is van deze spiegeltjes?

[Hans Gvz]

Deze dienen om verzakkingen te kunnen meten. Waarschijnlijk is men er in de buurt aan het bouwen/heien en d.m.v. vaste meetpunten kan men de eventuele verzakkingen die hierdoor onstaan meten.

Gr Hans

[Willem Stuurman]

Bedankt voor het heldere (en snelle) antwoord. (Ver)zakken doet alles hier in de buurt, het enige grootschalige bouwwerk nabij de 'spiegeltjes' is de aanleg van de tweede Coentunnel maar of dat nu extra zakkingen zal veroorzaken? Ik waag dat te betwijfelen.

Nogmaal bedankt.

[Klaas Zondervan]

...maar of dat nu extra zakkingen zal veroorzaken? Ik waag dat te betwijfelen.

Bij de aanleg van de beruchte Noord-Zuidlijn zaten de naastliggende panden ook vol met zulke spiegeltjes. En zoals je misschien weet zijn sommige van die panden zover verzakt dat de laserstraal het hele spiegeltje kwijtraakte.

[Matthijs van Heijningen]

Deze dienen inderdaad om eventuele verzakkingen en/of verschuivingen te meten. Buiten het risicogebied stelt een landmeter een total station (landmeetkundig meetinstrument) op en richt dan op deze prisma's en door de laserstraal worden de punten geregistreerd.

Dit kan ook automatisch gebeuren dan wordt er gebruik gemaakt van een robotic total station. Deze "weet" waar de prisma's zich bevinden en richt er automatisch op en door de laserstraal worden deze punten geregistreerd. De bestanden worden naar een computer gestuurd welke vanaf kantoor benaderd kan worden om de situatie in de gaten te houden. Mocht er verzakkingen en/of verschuivingen optreden word dit gemeld en kan de bouw stil gelegd worden. Dit wordt ook wel monitoring genoemd. Komt bij meedere grote infra projecten voor.

mvg,

Matthijs

[Jan-Peter]

En voor degene die bij het laatste correcte bericht de draad kwijtraken:

Total Station := Automatische Tachymeter.
Prisma:= Dat is dus zo'n spiegeltje

Als je dus zo'n spiegeltje ziet moet je eens kijken waar die spiegel naar toe wijst. Dan zul je vaak de tachymeter zien staan.
Overigens denk ik dat toen Willem de foto maakte ze ook daadwerkelijk aan het werk (meten) waren. Die Prisma's hebben de nare eigenschap om te verdwijnen als ze binnen het handbereik van mensen zijn. Zeker diegene met bajonet koppelling.

Vriendelijke groet,
Jan-Peter (die er vandaag weer vier heeft geijkt... , kwalitatief uitermate terleurlstellend werk ...)

[Ronald Brandt]

Volgens mij staan deze spiegeltjes ook in Arnhem op het station. Daar stond ook ergens een veel geavanceerder apparaat, wat volgens mij dan de meetunit geweest is. Misschien is er nog iemand op het forum die daar nog een foto van kan maken, hij was zichtbaar vanaf de loopbrug.
Ik weet het niet helemaal zeker meer ,kan ook op Rotterdam geweest zijn.
Ik ben afgelopen weekeind op beide stations geweest.

Ronald

[TGVfreak]

Foto van de sporen in Arnhem:

[Remunj]

In Rotterdam vindt je ze ook.
Daar zijn ze ook bezig met een "kleine" verbouwing  waarbij de sporen over de nieuwe onderdoorgang naar de perrons ook van die plaatjes voorzien zijn.

Gr.
Eric
