Auteur Topic: Peco SL-E383F op 1 conrad wisselaandrijving  (gelezen 5708 keer)

Klaas Zondervan

  • Offline Offline
  • Berichten: 27233
    • Pagina van klaas
Re:Peco SL-E383F op 1 conrad wisselaandrijving
« Reactie #15 Gepost op: 12 April 2010, 16:03:59 »
Ja, maar Peter doet het met 4 aandrijvingen.
En deze oplossing werkt met 1 aandrijving en 2 bistabiele relais.
Gelogd
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

gvandersel

  • HCC!m maar toch Selectrix (RMX)
  • Offline Offline
  • Berichten: 3602
  • Als het maar elektrisch is.
    • Homepage Gerard van der Sel
Re:Peco SL-E383F op 1 conrad wisselaandrijving
« Reactie #16 Gepost op: 12 April 2010, 16:37:28 »
Ja, dat klopt.
1 bistabiel relais met 2 contacten) voor de wissels
en 1 bistabiel relais met 2 contacten voor het kruis.

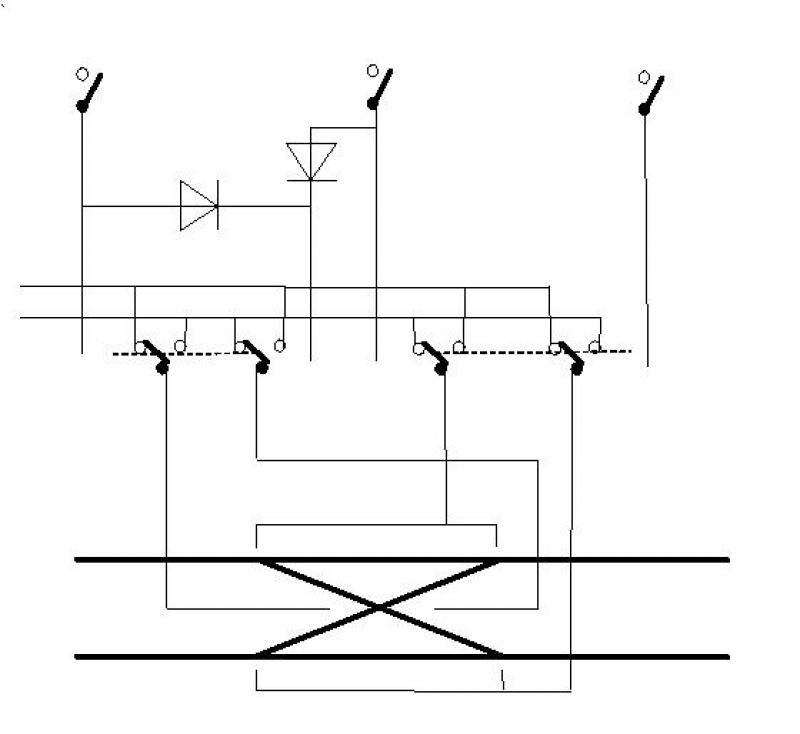

Dat resulteert in onderstaande afbeelding:

Sorry mijn WORD art is niet meer wat het was. De lijnen gaan naar de hartstukken. De overgebleven draden van het kruis gaan naar de buitenste rail (onderste onder, bovenste boven).

Groeten,

Gerard van der Sel
Gelogd
Holzburg (IIIb/IVa) schaal N.
Kijk ook eens bij de bouw en lees de avonturen.

thebluesman

  • Offline Offline
  • Berichten: 17
Re:Peco SL-E383F op 1 conrad wisselaandrijving
« Reactie #17 Gepost op: 13 April 2010, 21:52:03 »
He mannen,

Dat ziet er grappig uit  (y) (y) (y)
Ik moet toch maar eens zo'n wissel gaan bestellen denk ik.
Kijken of we dit werkend krijgen. Maar dat zal wel een maand of 2~3 gaan duren hoor.

Ik ga jullie op de hoogte houden.
Rodie
Gelogd
Newbee / Wannebe.
N-Spoor, ECoS en klein testbaantje om alles uit te proberen. 3 hele locjes. Ja ik weet het: overkil
