fleischmann sprinter 1470 digitaliseren (hulp nodig)

[Gideon]

Ik heb wel een print-ontwerp voor een sprinter (beide delen overigens)
Het bestaat uit een dubbelzijdig ontwerp: de ene kant heeft de banen lopen naar een 6 polig stekkertje (ter verbinding naar de andere bak) de onderzijde draagt sporen voor verlichting: de verlichting heb ik uitgevoerd met SMD LED's (PLCC-2 bouwvorm, een relatief grote SMD bouwvorm)

Een zeer korte impressie van de bouw:

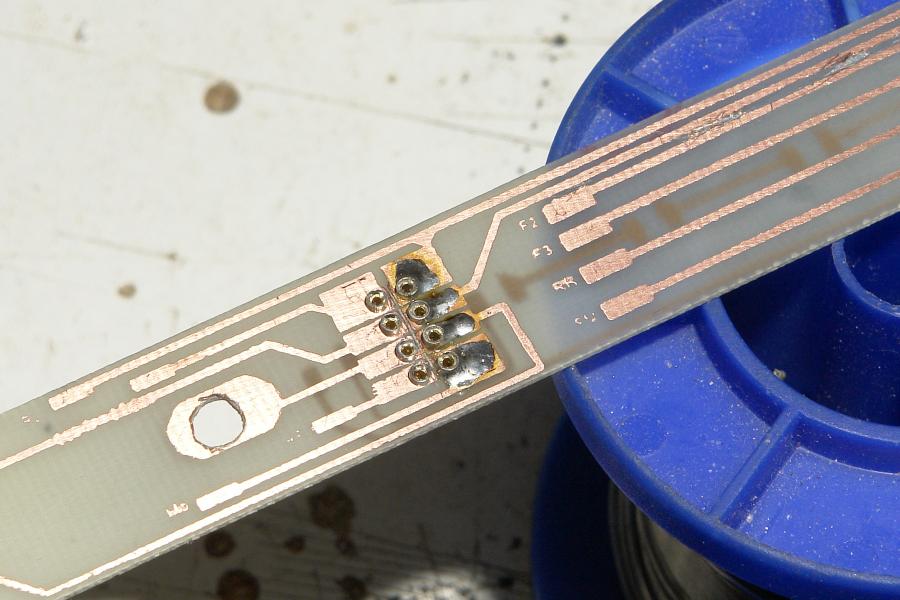

De stekker-inbouw voor de decoder:
http://www.m-voorloop.nl/benelux/sprinterprint3.jpg

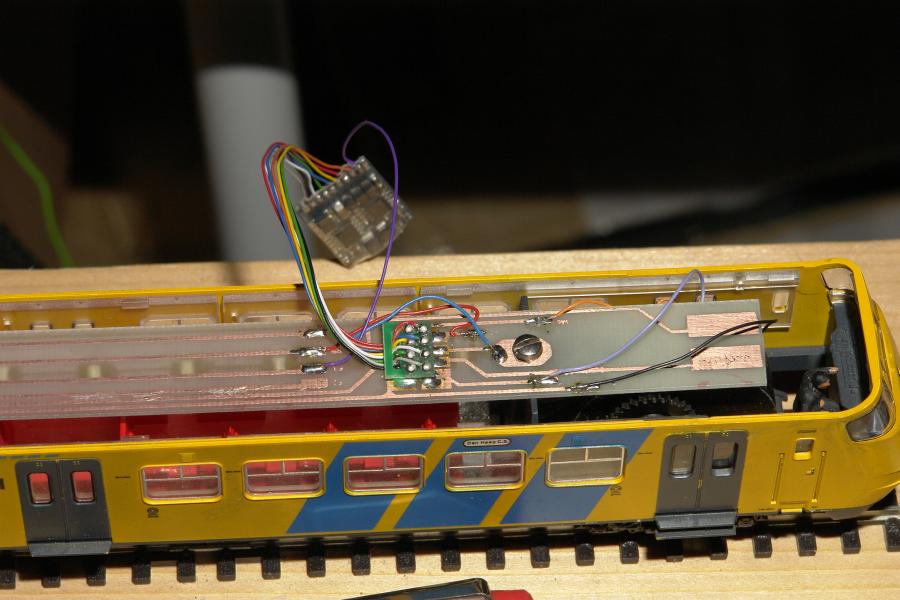

Stekker-inbouw compleet: decoder ingeprikt, draden voor stroomafname en motor gesoldeerd: de 2 vlakken die je aan de rechterzijde ziet zijn bedoeld voor de 2 strips die de front en sluitsein lampjes voeden: een veel betere oplossing kon ik daar niet voor bedenken, en zo blijft het ook voor zelfbouwers die niet zoveel ervaring hebben met SMD, te doen.
http://www.m-voorloop.nl/benelux/sprinterprint1.jpg

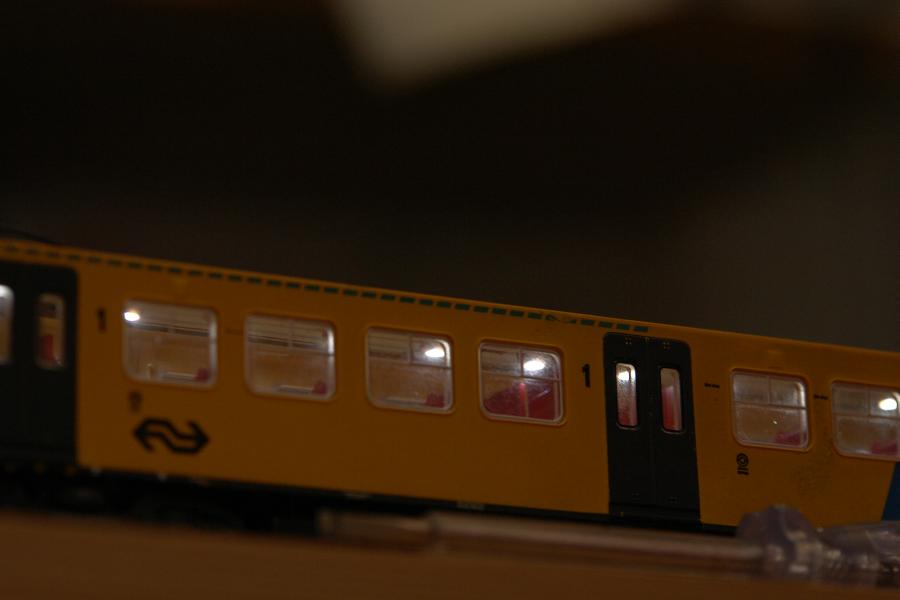

De verlichting:
http://www.m-voorloop.nl/benelux/sprinterprint2.jpg

Menno hoe zit bij jou de 6 polige stekker op de bakken in elkaar? Ik ben er ook mee bezig, maar de stekker verbinding laat de sprinter uit de rails lopen door dat deze te weinig mee geeft in de bochten.

Gideon
