Kapotte decoder?

[J. Brans]

Ik heb vandaag op eurospoor een tgv setje gekocht, in n-spoor, waar al een decoder in zit. Als ik deze op een spoor set en de stroom er opzet hoor ik een klik.
Rijden lukt echter niet. Ook bij een programmeer opdracht hoor ik de decoder klikken.

Is deze decoder overleden, of is er meer aan de hand?
Merk van de decoder staat er niet zichtbaar op. Het enige wat ik ervan kan lezen is: v68v

[piksov]

... een decoder hoort niet te klikken, tenzij het een geluidsdecoders is, maar dan is er ook een speaker...

Heb je een dcc centrale of een selectrix centrale?

Verwacht je een dcc decoder of een selectrix decoder?

Welke kleuren hebben de draadjes? Die naar de motor gaan? en die naar de lampjes gaan? en die van de rails komen?

Heb je ervaring met digitaal?

Ik zou zeggen plaats eens een foto?

Groet,
Guus

[Wim Ros]

Is het klikken en tikken wat je hoort? Een lokdecoder op de programmeerrails maakt een tikkend geluid, dat is de pulsen teller zeg maar, bij iedere tik krijgt de motor even een stroomstootje, net zolang tot dat de decoder een herkenningsignaal teruggeeft naar de centrale. en aan de hand van de getelde pulsjes is dat dan je lokladres. Of de waarde van een CV.
Dit hoeft dus helemaal niets vreemds te zijn, of te duiden op een defecte decoder.

Mvg
Wim.

[J. Brans]

Ik weet eigenlijk niet wat voor decoder erin zou moeten zitten, ik ging er eigenlijk vanuit dat het een DCC decoder zou zijn , ik rijd met een roco multimaus.

Er zijn 5 lichtblauwe draden aangesloten en één bruine. Voor mijn gevoel liggen de draden te netjes om niet vanuit de fabriek geinstalleerd te zijn.

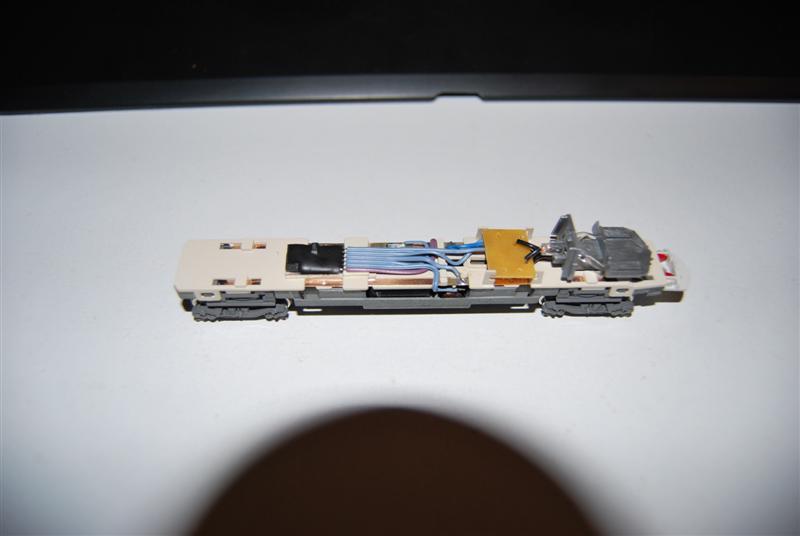

Hier is een plaatje.

Ik zal de trein nog een keer proberen te programmeren en dan luisteren hoeveel tikken het zijn.

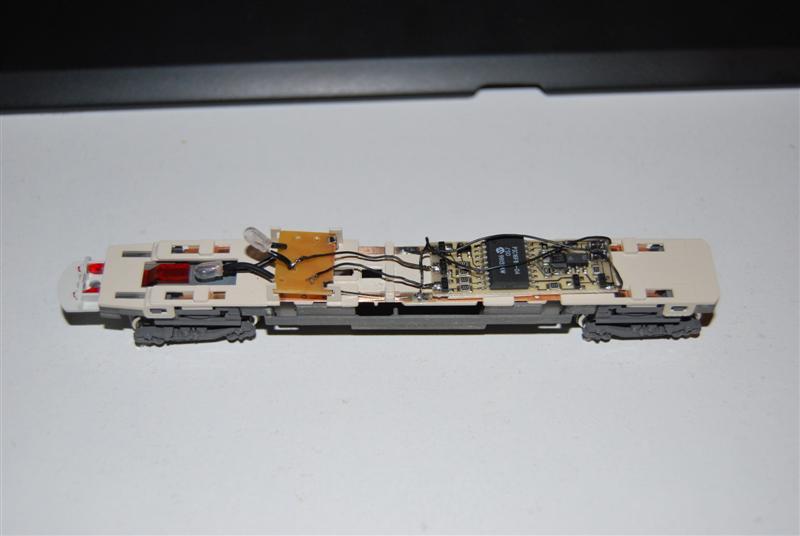

Meteen nog een vraagje: In de tweede motorwagen zit een printplaatje voor het aansturen van de verlichting.


Is dit een simpele decoder of moet ik hier een decoder inbouwen, voor het wisselen van de verlichting?

Alvast bedankt,
Jeroen

[Wim Ros]

Dit lijkt sterk op een Selectrix decoder, en zolang dat een pure Selectrix decoder is zal deze geen DCC begrijpen en dus ook niet via je Multi-Maus werken.

Mvg
Wim.

[J. Brans]

Bedankt voor het snelle antwoord. Deze week dan maar een dcc decoder aanschaffen en in solderen.

Bedankt,
Jeroen

[piksov]

de grote chip op je 2e plaatje is volgens mij een PIC, een programmeerbare chip van Microchip, volgens mij zie ik een het logootje, met daarin een M

Volgens mij is dat dan juist geen selectrix decoder... maar zeker weten doe ik het niet ....

[J. Brans]

De tweede motorwagen heeft geen motor, alleen verlichting.

[Dave81]

De grote is een trix decoder ( in de stuurstand)

herken ik nog uit mijn "minitrixtijd"

dus spreekt geen dcc

MVG Dave

[J. Brans]

Ik heb een functiedecoder en een lokdecoder aangeschaft en ben nu bezig deze in te bouwen.
De functiedecoder in het stuurstand rijtuig is gelukt en daar heb ik wisselende verlichting.
Maar in de motorwagen wil het nog niet lukken.

Ik heb een Uhlenbrock comfort mini 73400 gekocht.
De motor kan ik wel aandrijven en dat werkt goed, ik zit alleen nog met het aansluiten van de verlichting.
Aan de uhlenbrock zitten maar 6 aansluitdraden.
Zwart en rood naar de rails, grijs en oranje naar de motor.
Wit en geel moeten naar de verlichting, maar ik mis nog een aansluiting voor de massa oftewel een blauwe common. (Deze zat wel op de functiedecoder)

Op de beschrijving staat dat de verlichting naar de massa moet, maar hoe doe ik dat?
Is het voldoende om de gele en de witte aan te sluiten en de andere pool van de lampjes met elkaar te verbinden?

[henk]

Daarmee wordt één van de stroomafnamepolen bedoeld. Je kunt de verlichting ook tussen functieuitgang en één van de stroomafnamepolen schakelen.

[J. Brans]

Bedankt
Het werkt nu.
