Auteur Topic: Perron in schaal N (gelezen 2878 keer)

Mathijs · « **Gepost op:** 12 June 2009, 19:40:18 »

Hallo,

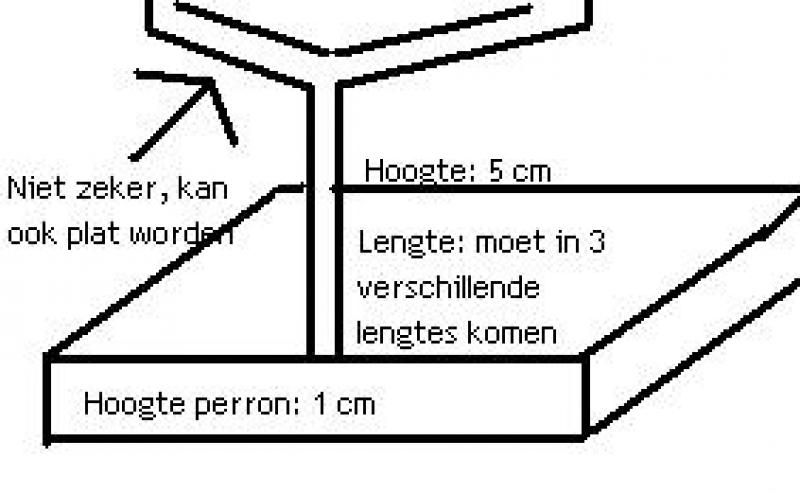

Ik wil later een station gaan bouwen in spoor N. Ik heb al zo mijn maten:

^{Even snel gemaakt in paint}.
Zijn deze maten goed of moet er nog wat aangepast worden?

Mathijs

ps. wat is een goed programma waarin je kan ontwerpen (geen google sketchup, kan ik niet mee werken

)?

Simon Stenneberg · « **Reactie #1 Gepost op:** 12 June 2009, 21:29:24 »

Standaardhoogte van perrons bedraagt 70 cm + BS (BS = bovenkant spoorstaaf) = 0,4 cm in spoor N!
Lengte wordt bepaald door lengte treinen, hoofdlijnen 300 m.
Breedte afhankelijk van situatie; zijperrons zoveel mogelijk 6 m, tussenperrons 8 - 12 m.
Voor secundaire lijnen bedraagt lengte 120 - 170 m en breedte 3 m.

Bron: De Nederlandse modelspoorweg, Gerard Tombroek, Schuyt & Co, 1991

Marcel (BR643 Talent) · « **Reactie #2 Gepost op:** 12 June 2009, 21:33:43 »

Mathijs,

Heb je al wel eens een tutorial van Google Sketchup geprobeerd? Ik kon er eerst ook helemaal niet mee werken, maar na een paar van die oefeningen krijg je er handigheid in en dan is het echt wel zo'n handig programma. Ik kan nu in een paar minuutjes dit soort dingen uittekenen.

Groeten, Marcel

Mathijs · « **Reactie #3 Gepost op:** 13 June 2009, 08:04:02 »

Citaat van: SimonSt op 12 June 2009, 21:29:24

Standaardhoogte van perrons bedraagt 70 cm + BS (BS = bovenkant spoorstaaf) = 0,4 cm in spoor N!

Dit wat ik nu heb klopt dus (1cm). Want BS en dan nog 0,4 erbij. de rail is bij mij 0,5. dus gaan we afronden op 1.

Citaat van: Marcel (BR643 Talent) op 12 June 2009, 21:33:43

Mathijs,

Heb je al wel eens een tutorial van Google Sketchup geprobeerd? Ik kon er eerst ook helemaal niet mee werken, maar na een paar van die oefeningen krijg je er handigheid in en dan is het echt wel zo'n handig programma. Ik kan nu in een paar minuutjes dit soort dingen uittekenen.

Groeten, Marcel

Nee, ik ga hem eens proberen. Maar alsnog bedankt!

Mathijs
