Auteur Topic: Kontaktnummering op de Ultime keerlusschakeling print (gelezen 1151 keer)

Peter Kleton · « **Gepost op:** 05 March 2009, 15:30:11 »

Hallo,
Ik heb hier voor mij liggen een nog lege print voor de ze schakeling.
Versie 1.4
Die print komt niet geheel overeen met de plaatjes in Wim ,s bouwbeschrijving, maar het lastigste is om de punten terug te vinden die voor de S 88 bedoeld zijn. Ook op Funky's website waar de werking besproken wordt, vind ik niets over deze nummering.
Op het printje zijn dit de nummers 01 ,02, 03 ,04.
Wie van deze vier is massa ? Wie zijn S88 A ,S88 B enz?
Overigens ziet de print er zeer professioneel uit .

Groeten, Peter

santerdam · « **Reactie #1 Gepost op:** 05 March 2009, 15:50:52 »

Je valt nu terug op documentatie, die kennelijk niet bij deze print hoort. Heb je niet de oorspronkelijke bouwbeschrijving en schema van de print ?

Sander

Wim Ros · « **Reactie #2 Gepost op:** 05 March 2009, 16:02:48 »

Peter, het spijt mij erg, maar de handleiding is daar erg duidelijk over. En daarbij zijn geen verschillen in versie 1.0 en versie 1.4.

De nummering van de S88 is afhankelijk van de plaats van de S88 module in de string, je kunt dus niet spreken van 1,2,3. Het is dus maar net waar en op welke S88 module jij die aansluitingen van de keerlus op aansluit.

Mvg
Wim.

Peter Kleton · « **Reactie #3 Gepost op:** 05 March 2009, 16:24:14 »

Wim,
Je antwoord begrijp ik, al bedoelde ik de vraag niet zo.
Op welke S 88 érs die bezetmelder aansluitingen komen, weet ikzelf ook nog niet. Als ik maar weet welk aansluitpunt van welke melder is.

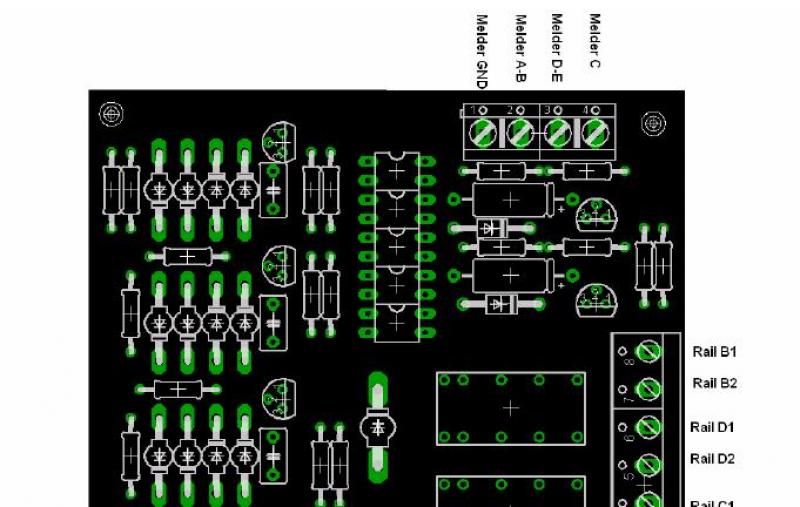

Maar op de afbeelding van de print in jouw bouwbeschrijving ,die ik zef hier uitgeprint voor mij heb liggen, staan de gevraagde nummers -Niet - , maar op jouw plaatje hierboven -wel-.

- Je hebt met je neus gekeken, zou mijn vader tegen mij gezegd hebben.-

Dus ik heb toch antwoord op mijn vraag.

Groeten,Peter
