Auteur Topic: Mijn spoor 0 baan en materieel naar Duits voorbeeld (gelezen 32118 keer)

sander1985 · « **Reactie #120 Gepost op:** 12 December 2008, 13:13:43 »

Wordt fraai okke!

Sander

Okke · « **Reactie #121 Gepost op:** 25 January 2009, 21:11:23 »

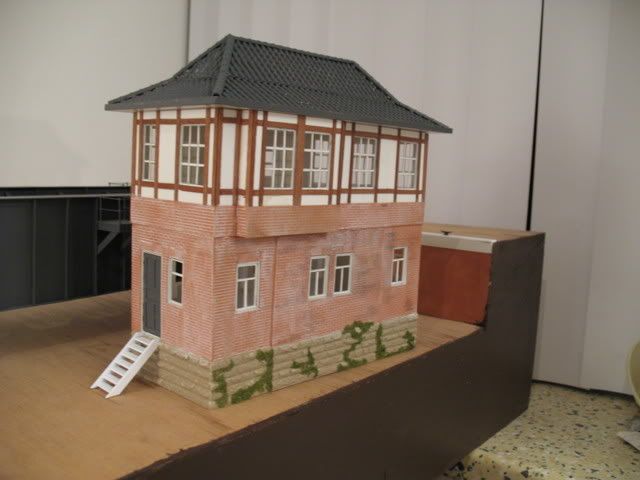

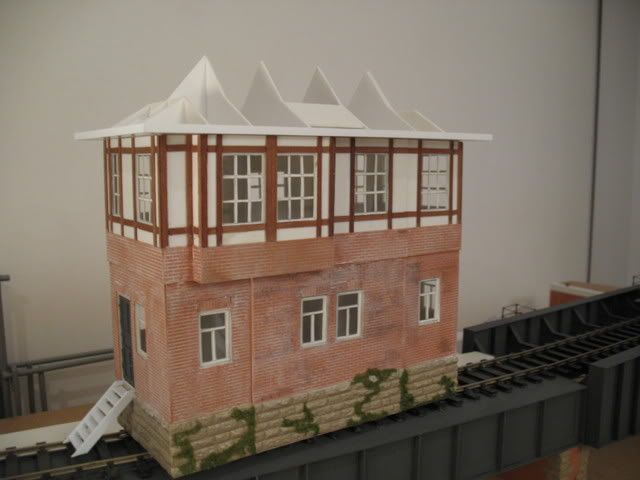

Er is een begin gemaakt met het dak van het brugwachtershuis. Als eerste diende er een versteviging onder te komen om met transport de boel tegen indeuken te berschermen.

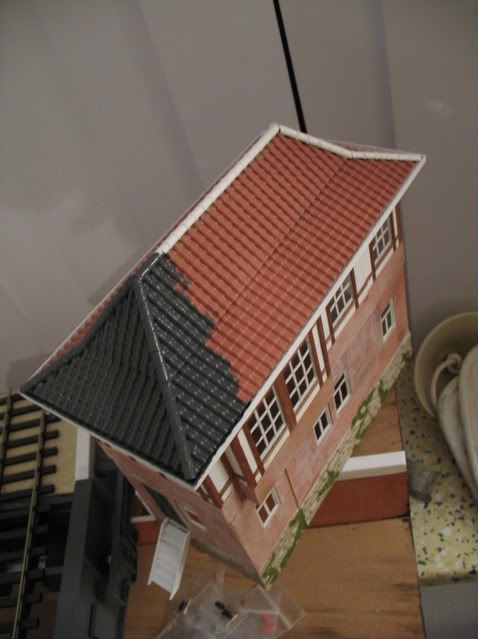

De helling van het dak staat onder twee hoeken.

Het dak staat voorlopig in de eerste laag grijs.

Okke

http://spoor-nul.blogspot.com/

Sven · « **Reactie #122 Gepost op:** 26 January 2009, 02:53:48 »

Ik heb je RSS feed vastgelegd, dus ik zag je update al snel. Ziet er echt heel goed uit! Lijkt me zeker in spoor 0 in het echt niet te versmaden.

Okke · « **Reactie #123 Gepost op:** 17 February 2009, 17:15:32 »

Ik was vorig jaar al reeds begonnen met wat proefjes voor het maken van Plan D rijtuigen. Nu met het 3d printen wil ik het toch eens proberen om als eerste een setjes draaistellen te laten maken. Het tekenen hiervan kost nogal wat tijd vanwege de complexheid van deze draaistellen. Bij plan D zit alle luchttechnishe onderdelen in de draaistellen wat dus op veel tekenwerk uitkomt.

Ik heb de aanzichten (2d) van de draaistellen eerst in Vectorworks getekend als gesloten vormen. Het worden vaak wel wat complexe tekeningen omdat je bij de aanzichten alles door elkaar moet tekenen ook dingen die elkaar in het echt overlappen. Dit bestand heb ik vervolgens als .dwg geexporteerd (autocad bestand).
Dit bestand heb ik weer geimporteerd in FormZ en hier heb ik alles van extrusie voorzien.

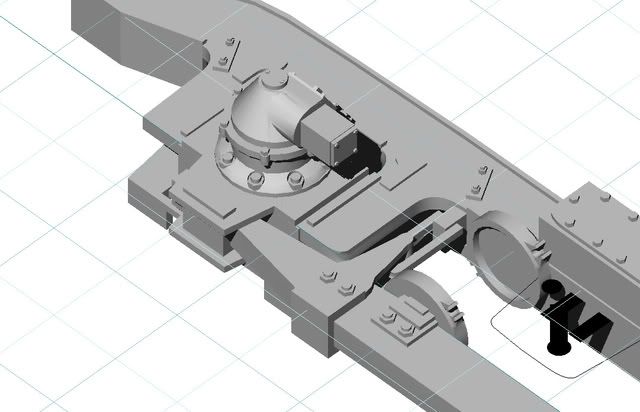

Als eerste heb ik de draaistel platen zo nauwkeurig mogelijk opgebouwt en zoals in het echt ook hol van binnen. Vervolgens de aspotten en hangende jukken. Ik verdeel de draaistellen bij het tekenen onder in 4 zijkanten, waarvan er 2 hetzelfde zijn dit zijn de kanten met de hoofdreservoirs.

Op dit moment ben ik al redelijk op dreef. De kale draaistellen zijn vrijwel klaar, nu dienen alle componenten getekend te worden.

Okke

Jeroen1975 · « **Reactie #124 Gepost op:** 17 February 2009, 17:25:04 »

Hoi Okke,

Je bent weer goed bezig zo te zien.

Succes

Groeten Jeroen.

edwin1974 · « **Reactie #125 Gepost op:** 17 February 2009, 17:39:06 »

Dat ziet er leuk uit Okke.

groetjes edwin

Pauldg · « **Reactie #126 Gepost op:** 17 February 2009, 19:44:09 »

Tjee, wat wordt dat ontzettend mooi!

Ik heb nog wel een dwg tekening van een mat'36 draaistel. Kan je die ook 'even' door Formz heen halen?

Groeten en succes met de voortgang,

Paul

Okke · « **Reactie #127 Gepost op:** 17 February 2009, 20:19:42 »

Paul,

Als het 'even' was zou het niet zo'n punt zijn. Belangrijk is wel in een .dwg dat de vormen niet uit losse lijnen bestaan maar uit gesloten lijntekeningen.

Maargoed deze draaistellel zullen ook nog wel enige tijd vergen, Ook de wiegbalken met de wiegveren moeten nog geheel getekend worden en pneumatiek en nog meer....

Okke

Pauldg · « **Reactie #128 Gepost op:** 18 February 2009, 09:22:06 »

Beste Okke,

Natuurlijk is het niet een kwestie 'even'. uit mijn eigen geknoei met 2D cad tekenenen weet ik hoe veel tijd je kwijt bent met een fatsoenlijke tekening. Het moet niet alleen lijken, de fouten moeten er uit en dat kost tijd. Dat wetende ben ik onder de indruk van dit project.

Ga je de wiegveren massief uitvoeren? Het wordt een fragiel detail als je het voorbeeld aanhoudt.

Groet,

Paul

Okke · « **Reactie #129 Gepost op:** 18 February 2009, 12:12:28 »

Paul,

Ik wil proberen het uit te voeren zoals het is.
Ik heb ook nog geen ervaring met 3d printen, dus we zullen zien of het werkt en anders is het altijd nog wel aan te passen.

Okke

Okke · « **Reactie #130 Gepost op:** 21 February 2009, 15:52:34 »

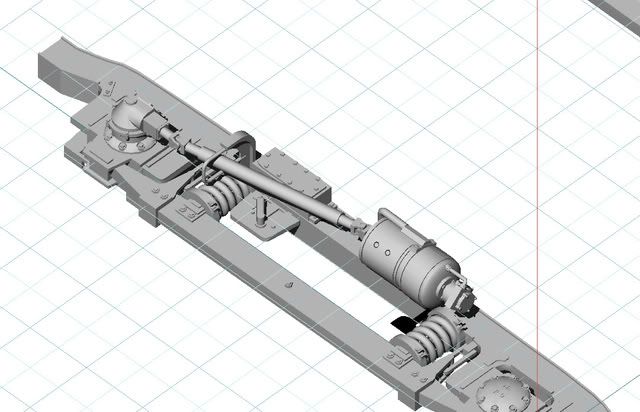

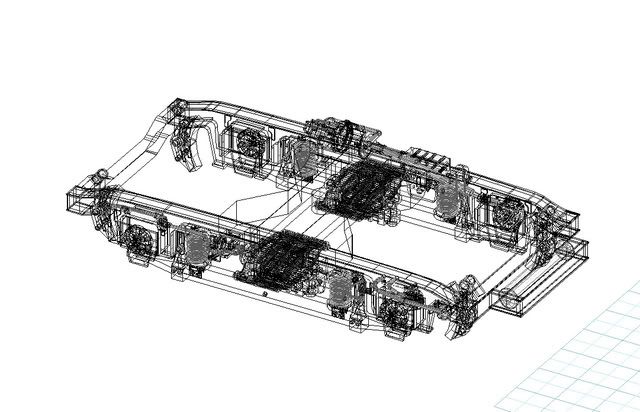

Door de weinige tijd naast school gaat het tekenen niet zo snel, maar toch weer wat opgeschoten ermee. Afgelopen week is de dynamo getekend met kardanas en verschillende luchtcomponenten.

Okke

Okke · « **Reactie #131 Gepost op:** 23 February 2009, 20:36:44 »

En weer een kleine tussenstand

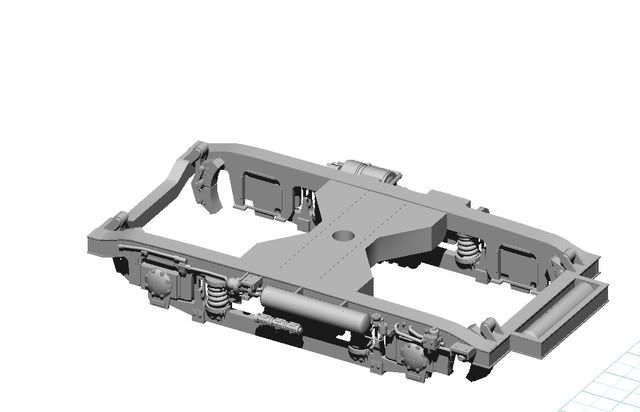

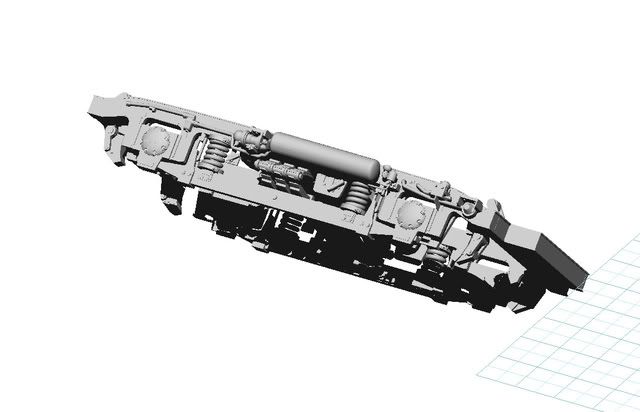

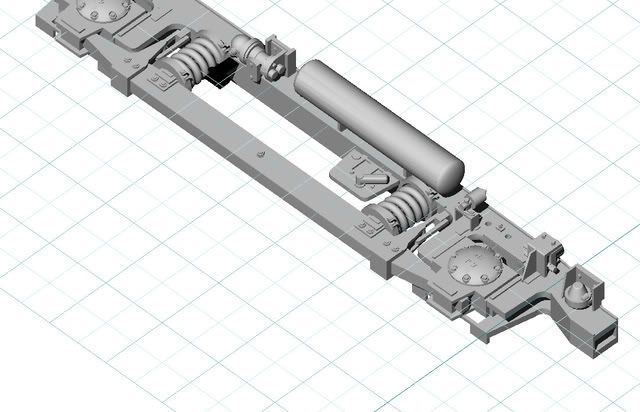

Nu zijn de wiegveren getekend en de remblokken. Ook zijn de draaistelplaten nu met elkaar verbonden. De meeste dingen zijn nu getekend, het is nu vooral veel details afwerken, zoals leidingen, beugeltjes enz

Okke

Okke · « **Reactie #132 Gepost op:** 21 March 2009, 21:53:10 »

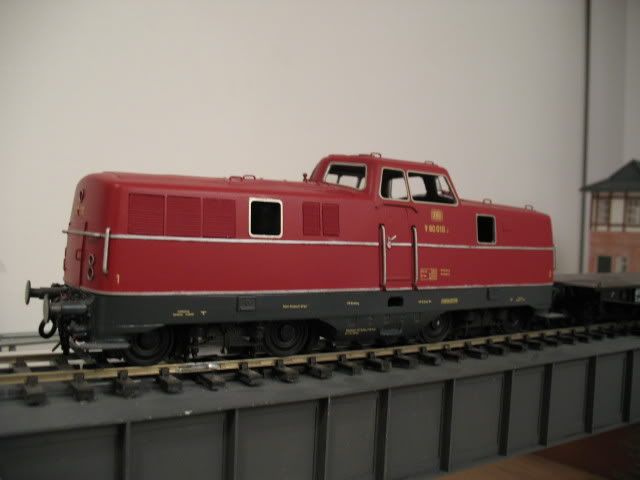

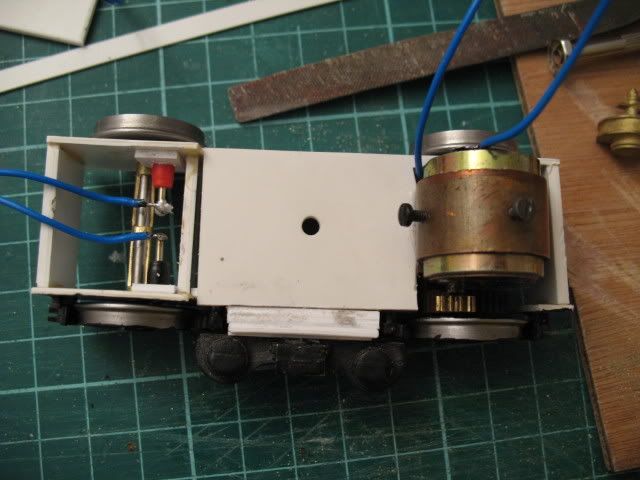

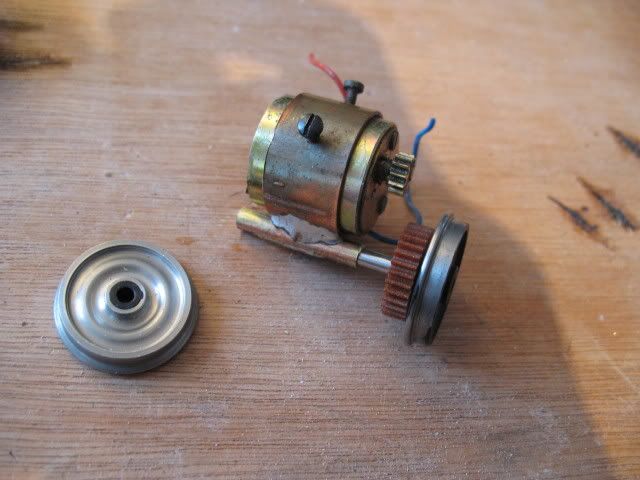

En weer tussendoor aan de gang gegaan met het motoriseren van mijn V80. Ik heb ervoor besloten om er 2 motoren in te bouwen, dat zou voldoende moeten zijn. Het is wel een beetje een gepruts omdat de draaistellen nogal smal zijn maar het lukt net.

Okke

http://spoor-nul.blogspot.com/

Okke · « **Reactie #133 Gepost op:** 06 April 2009, 17:54:50 »

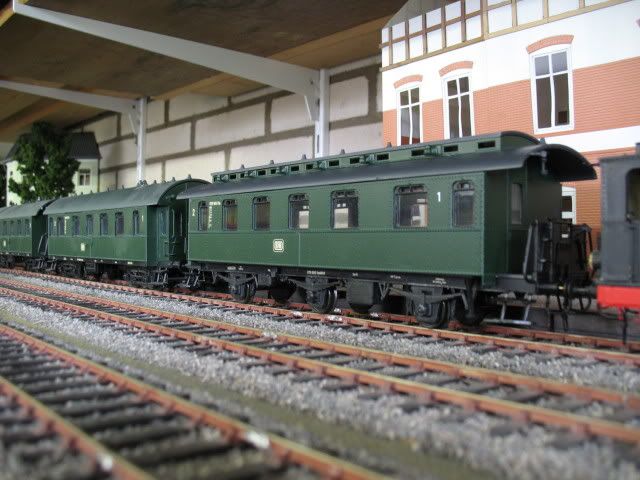

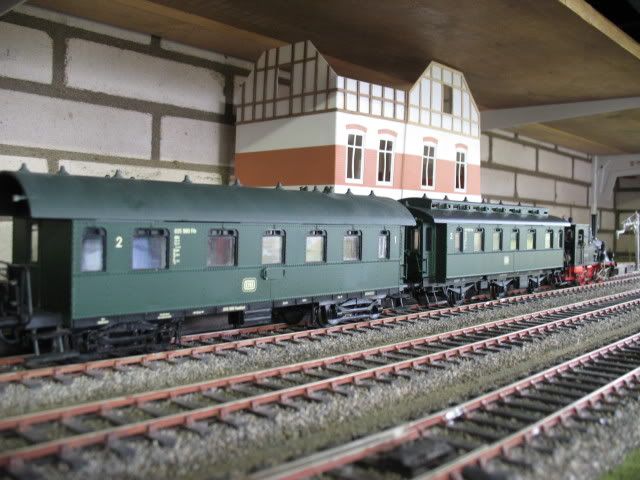

Van Langenschwalbacher naar 3asser

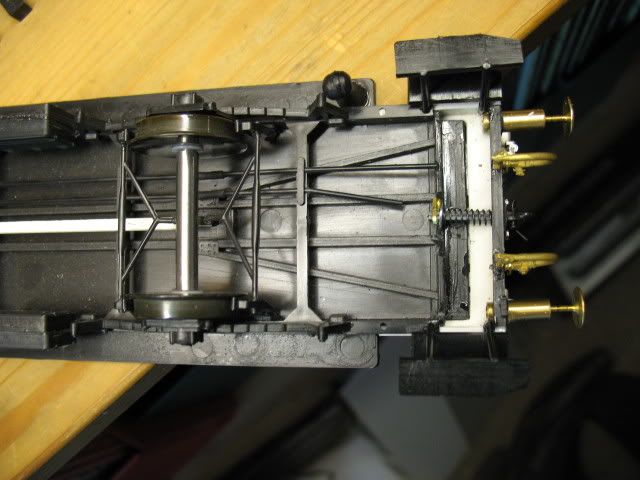

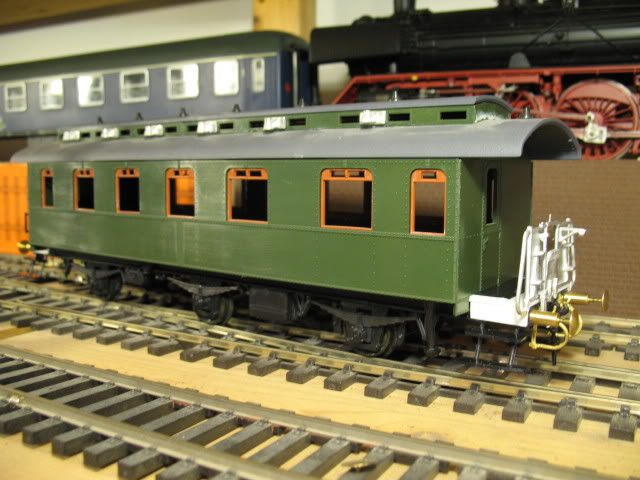

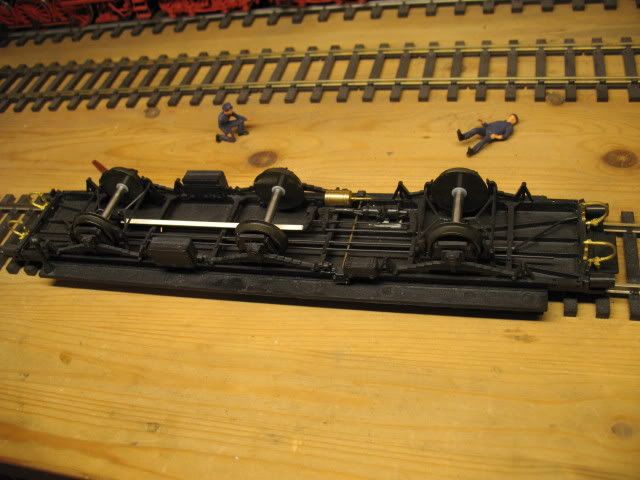

Al geruimte tijd terug hadden we een set langeschwalbacher rijtuigbouwpakketen gekocht. Door een misverstand bij de bestelling was er maar 1 lichtkap versie bij gekomen i.p.v. 2. Nu vond ik 1 wagen een beetje misstaan als 4asser. Toen ontstond het idee er een 3 asser van te maken. Dit bleef heel lang tot een idee, tot ik gister op de Busecker nuldagen een 3assig onderstel tegenkwam. Dit is een onderstel van Em+El wat van oorsprong onder een pruisisch coupé wagentje met lichtkap had gezeten
