Hoe aanbrengen front/sluit verlichting LIMA 1200?

[Peppie]

Halllo

Ik heb even gezocht, maar kon hier nog niet een onderwerp over vinden.
Ik heb 4 1200 loc's lima. Twee grijs/geel, een blauwe en een rode(NScargo)
In de rode zit frontverlichting, geen sluitverlichting. De frontverlichting verlicht tevens de hele cabine, en is erg instabiel. Het werkt pas heel laat en zeer flikkerend, het is niet echt een mooi gezicht.
Ik heb wat dingen gezien op het forum over hoe het zou moeten zijn, maar niet echt over het aanbrengen ervan, wat voor material ik zou meoten gebruiken, en het verbinden met de stroomafnemers etc. De andere 3 locomotieven hebebn geen gloeilampje. Alles is analoog.
Heeft er iemand goede ideeen, ervaring, of een link?

Ik zie het graag komen!

Groeten!

Maarten

[Jojo]

Heb je al een idee hoe je het seinbeeld zou willen hebben [b.v. omgekeerd L-sein] en of de sluitseinen moeten werken ? Of gaat het slechts om het vervangen van het gloeilampje door LEDjes in alleen de koplampen ?

[Peppie]

Het gaat mij met name om het gewone sein. Ik weet nog niet precies wat voor sein, ik moet eerst goed utivogelen welke seinen daadwerkelijk gereden hebben.
Het gaat mij ook om het plaatsen van de lampjes. Ik neem aan dat LED's het meest logisch zijn, maar hoe ze te plaasen, welkeLED's, manieren om het licht stabieler te maken, het te laten wisselen etc, zijn vooral de zaken waar ik eigenlijk niks vanaf weet en wat ik eigenlijk wel wil weten.
Overigens zie ik po plaatjes op google een A-sein. is dit ook te verwezenlijken?

groeten!
Maarten

[Klaas Zondervan]

......manieren om het licht stabieler te maken, het te laten wisselen etc,

Kijk eens hier, en dan met name schakeling 6.
Misschien helpt dat je op weg.

[walter///]

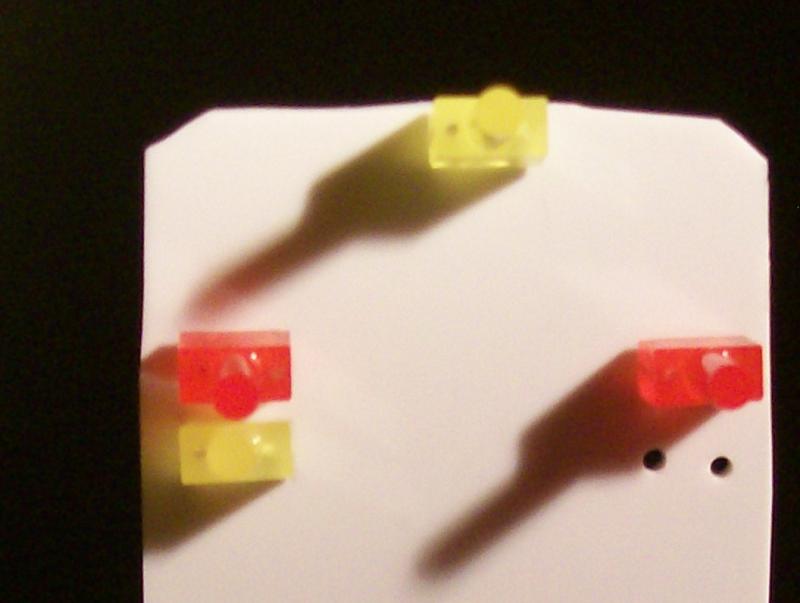

hierboven staat het schema al, zo heb ik het ook gedaan het beste werkt met led's ik heb ze zelf op een plaatje styreen geplakt, een printplaatje kan ook



ik heb even 1 led weggelaten, de twee gaatjes die je ziet daar steek je de pootjes van de led door

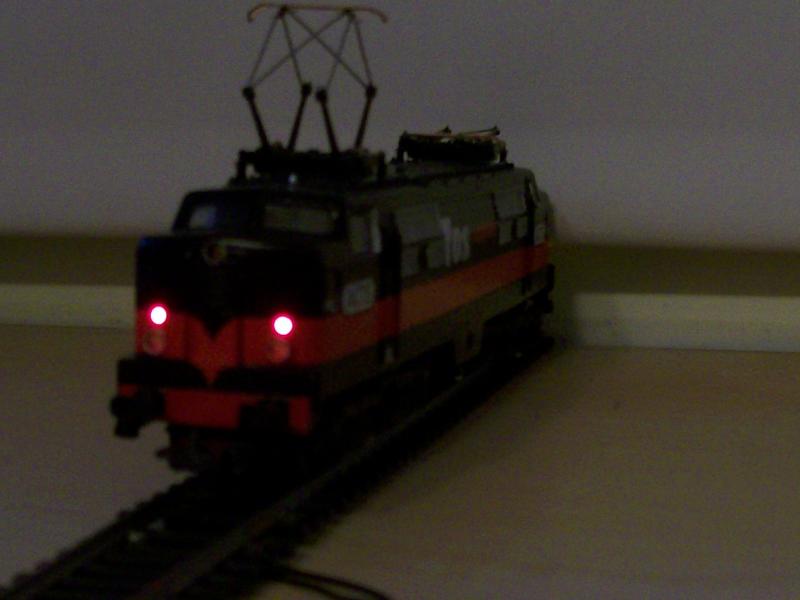

een eind resultaat hoe het er uit kan zien, maar dat ligt aan de uitvoering en tijdperk van je keuze

[Peppie]

Hartelijk dank voor de reacties! daar kan ik zeker iets mee!
Ik vond op de site niet het soort LED dat ik het best zou kunnen gebruiken, kan ieamnd mij daarmee helpen? gewoon een gewone led maar dan heel klein ?
Met dat styreen ga ik zeker proberen! Ik zag dat mijn 1200 locomotieven allemaal 2 gaten bovenop de neus hebben, en geen midden sein, dus geen Asein maar Lsein. Wordt dit niet heel lelijk als je er dan 1 uitboord, en de andere zonder lamp zit? Of is het het best daar een sluitsein in te maken dan?

Ik heb net een 1300 locomotief binnen gekregen, die wilde ik even van binnenbekijken, maar ik kreeg m niet open, aan de voor en achter kant issie wel los, maar in het midden wildie niet los komen. Ik wil niets forceren, is er een clipje ofzo wat ik over het hoofd zie?

groeten!

Ps mijn tijdperk loopt een beetje doormekaar, van de berlijnsblauwe treinen naar de grijs/gele utivoeringen van de 1200 en uiteindelijk ook een thalysn een protos(valleilijn)

[Laurens]

Ik heb net een 1300 locomotief binnen gekregen, die wilde ik even van binnenbekijken, maar ik kreeg m niet open, aan de voor en achter kant issie wel los, maar in het midden wildie niet los komen. Ik wil niets forceren, is er een clipje ofzo wat ik over het hoofd zie?

Volgens mij moet er aan de onderkant van de lok, zo tussen beide draaistellen, een schroef zitten waarmee kap¨vastzit aan het chassis.

[JAB van Ree]

Bij Lima 1200'en zijn de onderste twee gaten groot genoeg voor een 3mm LED. Ik heb bij een oude lok destijds gewoon twee gele 3mm LEDs erin gedrukt. Als ik het nu moest doen drukte ik ze er niet helemaal in, maar zou ik met Microscale kristal klear lensjes maken vlak liggend met de voorkant van de lampring.

Bovenste twee seinen uitboren (ik denk tussen 1.5 en 2mm) en met Kristal klear lensjes maken. Ene een gele/goldenwhite (SMD) LED erachter op een printje, bij de ander geel/goldenwhite en rood (zoals Digirails het doet) samen achter de lens. Dan heb je denk ik perfecte verlichting. Schema's genoeg genoemd, let er alleen op dat SMD LEDs nog minder stroom verdragen

[Klaas Zondervan]

....let er alleen op dat SMD LEDs nog minder stroom verdragen

Als ik zo eens kijk wat Conrad in het sortiment heeft dan zou ik dit geen algemene regel willen noemen. In SMD zijn er genoeg leds die nominaal 15mA zijn.

[Peppie]

Mensen, bedankt voor alle reacties!
Hier kan ik wat mee. Nu wat styreen en Krystal Klear kopen en dan krijg ik het wel voormekaar denk ik.

Overigens nog over die 1300: bij mij zit er geen schroef ofzo in, een gat van ongeveer 1 cm denk ik, en dan zie ik wel ijzer, maar het lijkt niet echt op en kop, of het moet kapotgedraaid zijn ofzo....

Groeten!

MAarten

[Peppie]

en maakt het uit wat voor soort transistor ik gebruik voor de schakelingen?

[Klaas Zondervan]

Het type transistor is in dit soort schakelingen niet kritisch. In het schema op mijn website staat de BC547 aangegeven. Maar er zijn vele kleine transistors die voor dit doel geschikt zijn.

[Besselspoor]

Mensen, bedankt voor alle reacties!
Hier kan ik wat mee. Nu wat styreen en Krystal Klear kopen en dan krijg ik het wel voormekaar denk ik.

Overigens nog over die 1300: bij mij zit er geen schroef ofzo in, een gat van ongeveer 1 cm denk ik, en dan zie ik wel ijzer, maar het lijkt niet echt op en kop, of het moet kapotgedraaid zijn ofzo....

Groeten!

Beste Maarten,
Als het een oudere Lima 1300 is moet je het dakje met luchtinlaten bovenop de loc er aftrekken, daar zit een schroef onder verstopt.

Groeten, Bessel

MAarten

[Peppie]

Hartelijk dank vopr alle tips! dit gaat me nu wel lukken denk ik.
En inderdaad, na het verwijderen van het ventilatiegedeelte vond ik de schroef!

Hartelijk dank!
