Aansturen van de wissels met drukknopjes Help

[Kevin Peters]

Hallo allemaal

Ik ben een paar weken geleden begonnen met het opbouwen van mijn modelbaan. Nu ben ik begonnen met het maken van een bedieningspaneel. De seinen op het station bedien ik met Tuimelschakelaars. Nu moet ik nog de wissels aansluiten maar dat lukt niet. Ik heb 2 drukknopjes als ik op knopje 1 drukt gaat het wisseltje naar rechts maar als ik op knopje 2 druk gaat het wissel niet terug. Willen jullie mij alstublieft helpen.
Op de onderstaande tekening staat hoe ik het aangesloten heb.


Wilt iets meer zien van mijn modelbaan of treinen foto's bekijken
kijk dan op : http://www.kevinrail.nl

[JaJo]

Hoi Kevin, die knopjes zijn goed aangesloten dus het moet werken. Uit eigen ervaring weet ik dat sommige van die knopjes soms geen of slecht contact maken.....Misschien dat dat het probleem is.

Groet Jaap

[Louis Holleman]

Mijn idee..... of ze blijven na verloop van tijd plakken en dus contact maken. Besteed iets meer pecunieuri aan bv. een (1)-0-(1) schakelaar, ofwel een omschakelaar met altijd terugverend middencontact.

[Reinier Z.]

Je kunt testen of het aan het knopje ligt. Dan moet je bij het "weigerende" knopje even contact maken tussen de twee aansluitlipjes. Bijvoorbeeld met een draadje, of met een schroevendraaier of zoiets. Als het wissel dan wel omgaat, is het knopje dus niet goed. Maar als het wissel dan nog niet reageert, zit er ergens een draad los of is de wisselaandrijving kaduuk.

[p.heinst]

Hallo Kevin,

De kleuren zijn wel goed, maar de aansluiting aan het wisselkastje volgens mij niet (weet niet welke wisselkastjes dat je gebruikt).

De zwarte draad is meestal de gemeenschappelijke (min) dus verwissel de rode met de zwarte zodat de zwarte in het midden zit en dan zal het wel lukken.

het gebruik van omschakelaar met terugverende middencontact zoals Louis al aangeeft heeft ook mijn voorkeur, je kunt dan nooit twee tegelijk indrukken.

Gr Piet

[p.heinst]

hallo Kevin

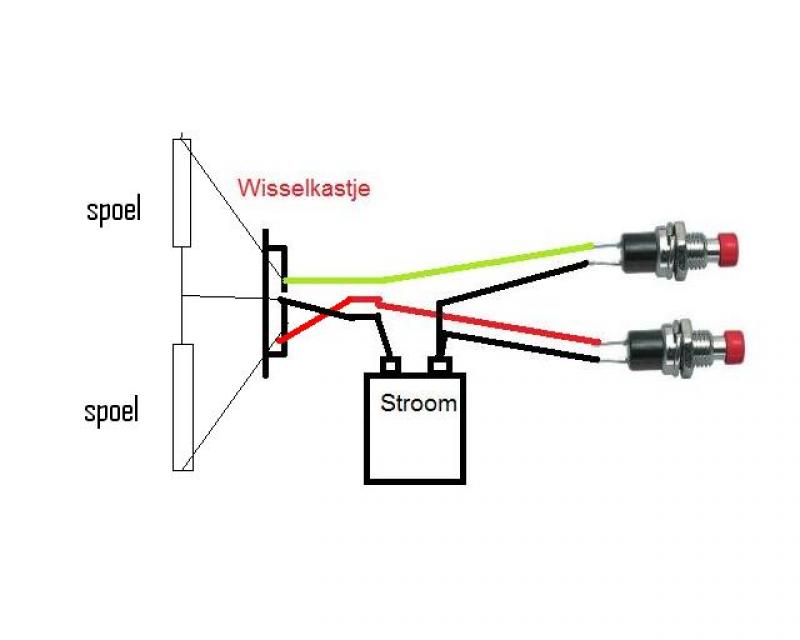

Ik heb even geprobeerd er twee spoeltjes bij te tekenen.
En draden gewisseld



Gr Piet

[Wim Ros]

Hallo Kevin,

De kleuren zijn wel goed, maar de aansluiting aan het wisselkastje volgens mij niet (weet niet welke wisselkastjes dat je gebruikt).

De zwarte draad is meestal de gemeenschappelijke (min) dus verwissel de rode met de zwarte zodat de zwarte in het midden zit en dan zal het wel lukken.

Piet zo is het toch ook getekend, aan de tekening is niets mis. Zwart is bij Roco de gemeenschappelijke, dus gaat naar de trafo rechtstreeks.
De groene en rode gaan naar de andere kant van de trafo via de drukknopjes. Niets mis mee dus.

Mvg
Wim.

[p.heinst]

Hallo Wim,

Klopt als je de kleuren bekijkt, maar ik was van mening dat het wel een anders aangesloten kon zijn omdat bij roco de zwarte draad in het midden van de aansluiting zit en in de tekening was hij aangesloten op de zijkant, vandaar vind ik het een beetje verwarrend.
Daarom heb ik er de spoeltjes bij getekend en de draden gewisseld,
volgens de kleuren is er niks mis mee.

Gr Piet

[rail4marcel]

Bij mij is het ook mistlukt. Heb eigliejk hetzelfde gedaan als kevin. Maar bij mij gebeurt er helemaal niks.

[Kevin Peters]

alvast allemaal bedankt

Ben vandaag verder gegaan met proberen en het is me met een ander wissel gelukt wel precies het zelfde model maar dan nieuw. Dus het oude wisseltje was kapot. De tekening wat ik er op had gezet was dus goed maar het lag aan het wissel.

Met vriendelijke groet

Kevin Peters

Kijk ook eens op me website : www.kevinrail.nl
of heb je een leuke foto stuur die dan naar : fotos@kevinrail.nl

[Klaas Zondervan]

Het wissel zelf kun je nog simpeler testen.
Zet de zwarte draad aan een van de trafoaansluitingen.
Tik dan afwisselend de rode en de groene draad tegen de andere aansluiting van de trafo.
