Verlichting inbouwen in Roco 4244/4245 digitaal

[Romavami]

Heb je interesse om LED verlichting in te bouwen in deze personenrijtuigen (4244/4245) van Roco; de zogenaamde "Mitteleinstiegwagons" dan is deze bouw beschrijving misschien iets voor jou. Voor alle anderen; gewoon doorklikken.

Ik heb enkele jaren geleden een paar oude Mitteleinstiegwagons van Roco gekocht op de beurs in Houten. Deze wagons zijn niet voorbereid op verlichting of de inbouw van verlichting. Trouwens als ze al verlichting zouden hebben dan waren dat waarschijnlijk nog gloeilampjes.

Hier de bedoelde wagon.....







Allereerst voorzichtig de wagon uit elkaar halen.



Ik ga een warm witte ledstrip inbouwen van 15 centimeter (9 leds). Deze is standaard 12 volt.
Om de digitale spanning van de baan te kunnen gebruiken is er een gelijkrichter nodig. Ik heb gekozen voor een 1A SMD brugcelgelijkrichter S250.
(let op !: de gelijkstromzijde is de zijde bij de streep. plus en min zijn aangegeven.)
Ik gebruik een elco van 470 Uf / 25 volt om het flakkeren van de verlichting tegen te gaan.
Om de verlichting niet op volle kracht te laten branden zet ik er een weerstand van 1K5 (1500 Ohm) tussen. Dit geeft een mooi effect.
Als stroomafnemers neem ik twee universele stroomafnemers voor personenrijtuigen met een draaistel. (Ebay)
Als hiervan de gaatjes niet overeenkomen met de pinnetjes op het draaistel moet de boor er even aan te pas komen.



Om het draaitje van de stroomafnemer naar binnen te leiden moet je hier een gaatjes (1,5 mm) boren.



Dan de draadjes aan de stroomafnemers solderen.....



En door het interieurdeel voeren.......



Ik soldeer de Elco altijd aan het einde van de ledstrip. Hij krijgt dan zijn oplaadspanning door de ledstrip en zit niet zo in de weg.
Let er op dat plus aan plus en min aan min komt.



De wagon kan op het dak na weer in elkaar.



Ik soldeer de brugcelgelijkrichter op een stukje sporenprint. De banen waarop de brugcelgelijkrichter wordt gesoldeerd is aan de onderzijde met de dremel onderbroken.
Er kunnen nu aan beide zijden draadjes aan gemaakt worden.



De weerstand van 1500 Ohm zet ik tussen de min-kant van de gelijkrichter en een vrije baan op het stukje print. Hier komt later de min-kant van de ledstrip.

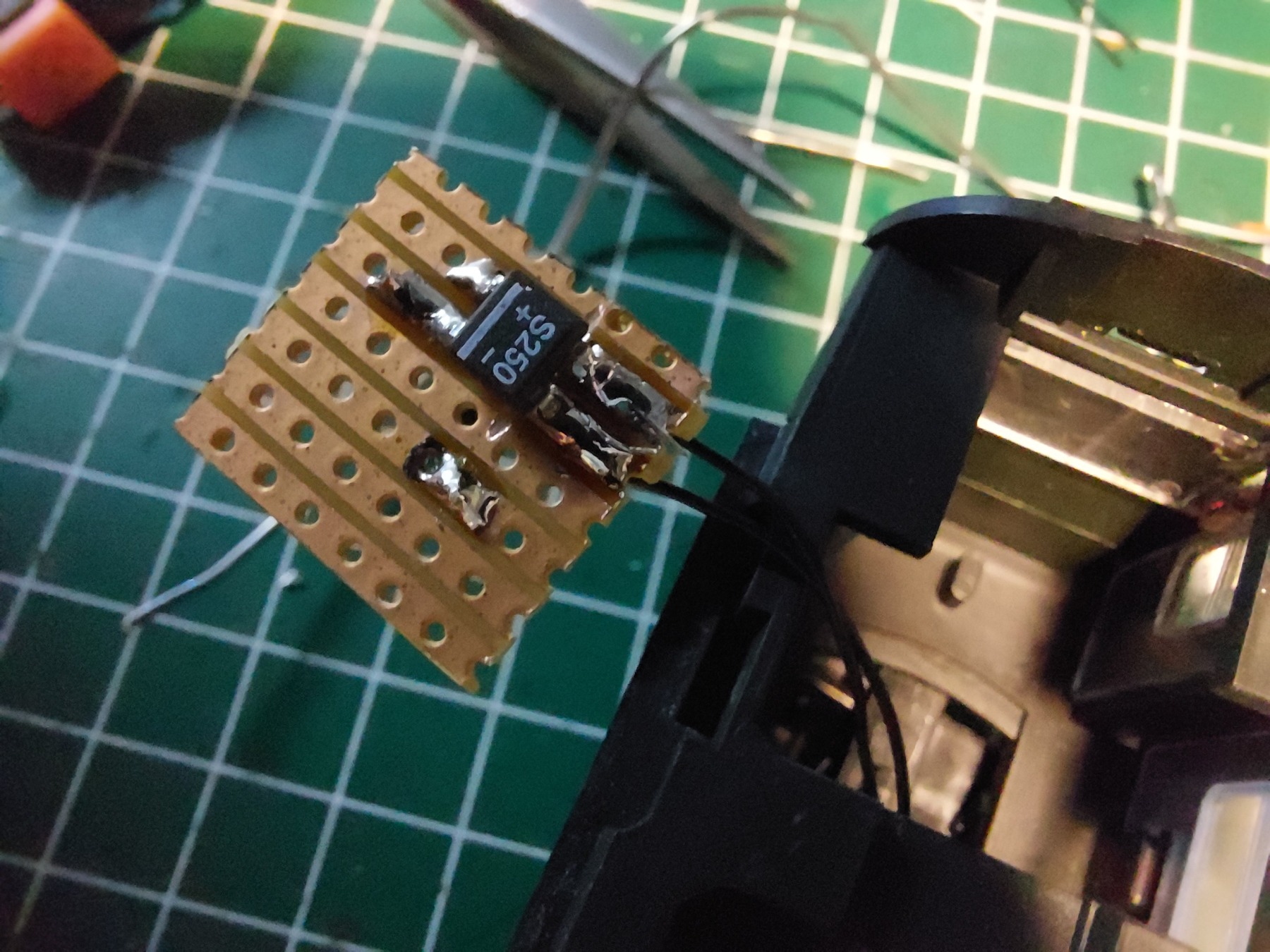

De draadjes die van de stroomafnemers komen worden aan de wisselstroomkant van de gelijkrichter op het stukje print gesoldeerd......



De aansluitingen van de ledstrip gaan aan de gelijkstroomzijde van de gelijkrichter (plus op plus en de min aan de weerstand......



De ledstrip is in het dak geplakt. Misschien moet je een spuitnippel die vaak middel in het dak binnenzijde zit even weghalen.

En hier het resultaat. Door iedere keer een weerstand van 1500 Ohm te gebruiken heb je in elke wagon de zelfde verlichting.



Succes, Rob
