LS Models stuurstand 3e frontsein werkt niet icm Lokpilot 4FX

[MarkSpoor]

Hallo allemaal,

Ik heb vandaag een functiedecoder LokPilot Fx 4.0 54621 in mijn LS models 44081 ICRm stuurstand gezet. Verlichting werkt prima (vooruit 2x wit, achteruit 2x rood), alleen het derde frontsein wil niet aan met F3. (3e sein staat aangesloten op aux 3) Welke CV's hiervoor aanpassen? ik heb geen lokprogrammer, alleen een Multimaus en FL TwinCenter. Met de handleiding kom ik er niet echt uit

Dank!

[008200]

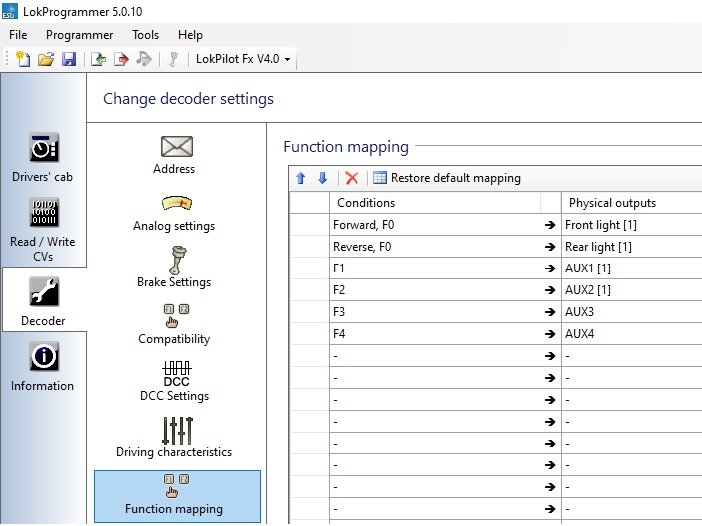

Ik had recent ook wat problemen om een LokSound paarse draad aan de praat te krijgen. Dat lukt uiteindelijk door te werken met Lokprogrammer van Esu (gratis download!). Ik heb even gekeken in deze decoder maar standaard staan de 4 aux uitgangen netjes onder F1 t/m4. Zie printscreen.

Het zou zó moeten werken. Misschien een decoder-reset. Mogelijk moet je in de stuurstand dan weer de lichtwisseling omkeren met cv29....
François

[ruudns]

Volgens mij:
CV31 = 16, CV32 = 2
----------------------
CV330 =  16

[MarkSpoor]

Bedankt voor de antwoorden. Ik heb dit geprobeerd, maar helaas zonder resultaat. Gek genoeg reageert de decoder met CV8=8 niet goed. Hij zet de standaard waarde op CV1=20 ipv CV1=3.  Heel bijzonder. Komt dat omdat ik bovenstaande heb geprobeerd? Had hem ooit wel op waarde 20 gezet.

 Andere oplossingen voor het 3e frontsein?

Groet Mark

[bellejt]

heb hier hetzelfde met een M6 stuurstand.Zelfs met een FX v3 werkt het niet en allerlei omprogrammeringen getest met de locprogrammer.Ik zie enkel dat er verschillende printjes in omloop zijn voor deze stuurstanden.Zelfs voor hetzelfde model blijkbaar.Sommigen vermelden dat er een brugje moet verzet worden maar dat is nergens te vinden op mijn printje.Ga volgende dagen eens testen of het ledje er wel opzit en of het niet defekt is

[MarkSpoor]

Brugje verzetten is alleen nodig in analoge modus. Voor digitaal met decoder niet nodig...

[bellejt]

op mijn printg zit zelfs geen bruggetje aljoewel het in de handleiding staat.Ben aan het kijken hoe het zit want zie dat er leds verbonden zijn op de hall sensoren.Zal dus nooit werken.
Ben meteen foto's aan het maken van de print en aansluitingen.

[ruudns]

Misschien hier iets aan?

[bellejt]

zonet alles uitgetest en uitgemeten.Een totaal andere print dan in de handleiding want blijkbaar zitten de verlichtingen volgens de 21MTC telling op hall sensoren.Dat is dus niet juist en er zit een rare electronische schakeling op de print.
Al bij al gewoon de SMD led van het 3de koplicht vervangen, mapping aangepast van de originele esu FX v3 en alles werkt terug.3de koplicht werkt eigenlijk andersom en dus als F3 aanstaat is het uit. Rare is dat zelfs zonder mapping het  3de koplicht uitgaat als de achteruit wordt ingeschakeld.
Alles is dus nu ok en volgende keer bouw ik binnenverlichting in met zelfgemaakte ledstrips van china vermits LSM het vertikt de benodigde uit te brengen.

[MarkSpoor]

Het is opgelost! Bleek een corrupte decoder te zijn. Decoder omgewisseld voor nieuwe en meteen vanuit de doos werken zoals het moet incl f3 voor 3e frontsein verlichting.
