Nederlandse baan in H0 - afm. ca. 1,20 x 3,00

[Hielke]

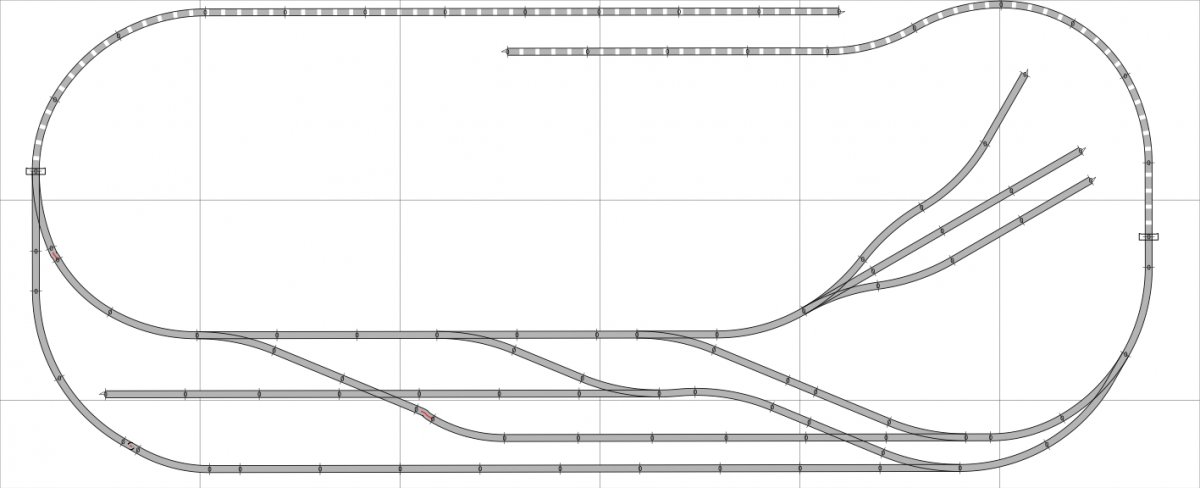

Hier een nieuw plan, met toegangen naar het schaduwstation.

[Hielke]

Zo, drie weken verder sinds mijn eerste post.

De kamer waar de treintafel moet komen te staan is inmiddels fris geverfd en voorzien van een nieuwe vloer, helemaal tevreden Wat 'rommel' verkocht via marktplaats en zowaar heb ik me nog wat extra ruimte toe kunnen eigenen, hetzij na enige discussie met mijn ega...

In principe kan ik nu een tafel plaatsen in een U-vorm met de afmetingen 120 x 300 cm.

Hieronder een eerste ontwerp. Al spelende kwam ik erachter dat ik er een keerlus in heb gemaakt. Ik heb er her en der al iets over gelezen, maar moet me even verder verdiepen in de technische problemen dit het zou kunnen geven.





Zoals je ziet een plan met, verdeeld over het oppervlak, meerdere opstelsporen.
Het station ga ik waarschijnlijk rechtsboven / rechts van het midden (boven) plaatsen. Hiervoor heb ik het gebouw van Tilly Models, Station Zetten Andelst.

[MarcNL]

Wat is de meerwaarde van de 2 wisselstraten naast elkaar (rode lijnen).
Kun je vervangen door eentje (groene lijn). Scheelt veel geld en ruimte...

(Zelfde voor de 2 wisselverbindingen tussen die kopsporen, rechts onderin. Kan er ook eentje van vervallen, of eentje andersom. Dan kun je daar omlopen met een loc of zo)

En die chicanes zijn misschien leuk in de autosport, maar voor treinen kun je die beter recht trekken...

[Eric B]

En afstappen van die door de fabrikant opgedrongen railstukken en radia, wissels en (stugge) flexrails, meer heb je niet nodig in mijn ogen.

[Hielke]

MarcNL : heb je inderdaad gelijk in, daar links kan best eentje minder.
En die chicane’s krijg je als je je houdt aan de vaste stukken af-fabriek die Eric B al noemt...

Toch ook maar ‘s met een plan met flexrails aan de gang!

[Hielke]

Al een hele tijd geleden dat ik een post heb geplaatst. Maar dat betekent niet dat er niks gebeurt; er wordt namelijk heel actief nagedacht
In eerste instantie had ik mezelf een kamer toegeëigend om mijn baanplannen uiteen te gaan zetten. Bij nader inzien geeft deze ruimte toch teveel beperkingen.
Nou is er nog een ruimte waar ik kan gaan bouwen. Onderstaand een plattegrond. Ook daar weer beperkingen, maar wel te overzien.



De tafel links (rode stippellijnen) moet verrijdbaar worden om in geval van calamiteiten/onderhoud ruimte aan de heren cv-monteurs te verschaffen.

[NS264]

Hoi,

Misschien is een eenvoudige baan in modules van 60 breed praktischer.
Eventueel met keerlussen aan het eind.

Gr Koen.

[Hielke]

Hoi,

Ja, wordt meegenomen in de overwegingen
