Auteur Topic: ROC73687 NS 1731 sluitverlichting uit en frontverlichting aab (gelezen 1286 keer)

wjdejong · « **Gepost op:** 31 March 2018, 11:23:42 »

Voordat ik het wiel opnieuw uit ga vinden.
Frontverlichting aan en sluitverlichting uit bij een trekkende ROC73687 (NS 1731). Er zit een ESU Loksound v 4.0 in aangesloten middels NEM 652.

henk · « **Reactie #1 Gepost op:** 31 March 2018, 11:38:12 »

Het klopt dat dat al vaker is gedaan Willem. Met de zoekfunctie kom je denk ik meerdere draadjes tegen.
Je moet twee dingen doen.

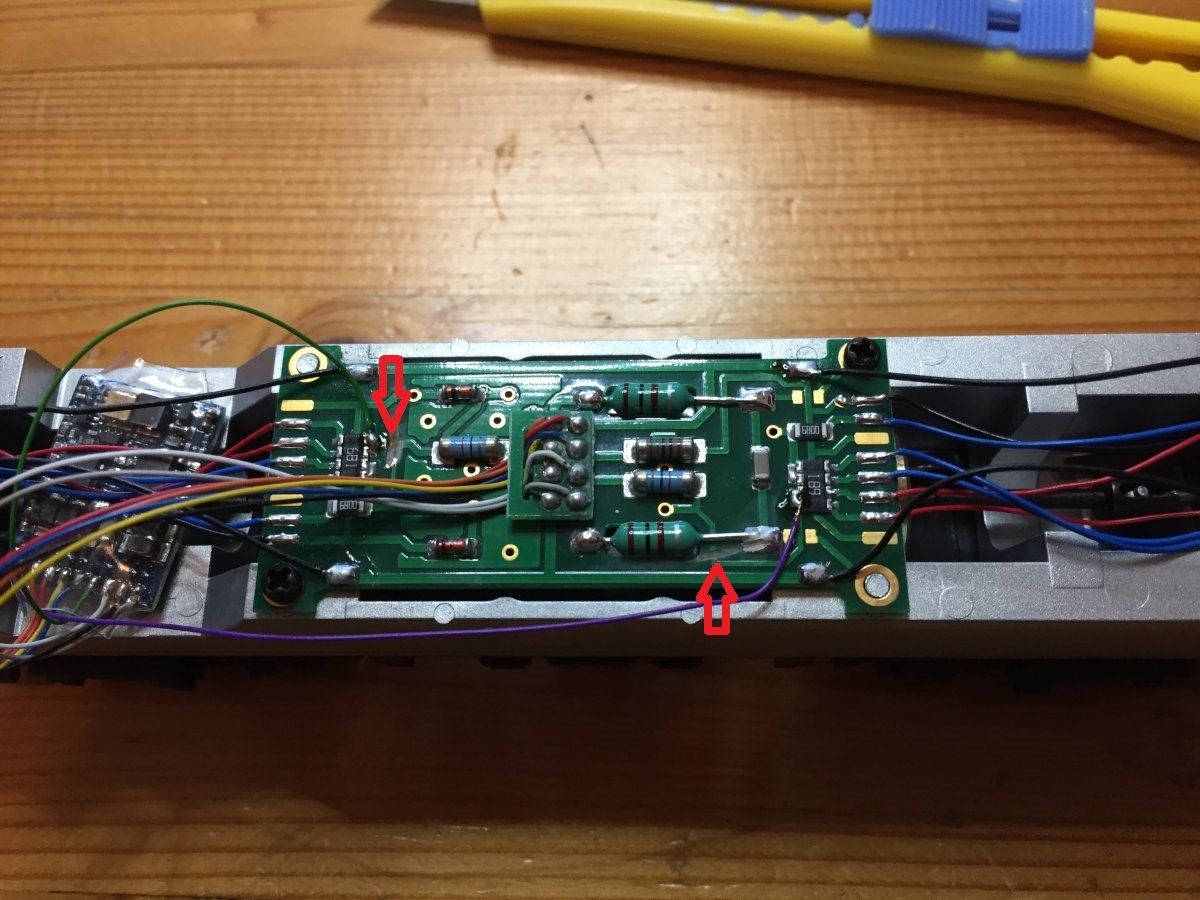

1. De sluitverlichting op aparte functieuitgangen aansluiten. Daartoe moet je op twee plaatsen een printbaantje doorkrassen en dan de groene en paarse draad aansluiten. Op onderstaande foto zie je hoe ik dat heb gedaan.
Bij de pijlen een baantje doorkrassen (slijpschijfje gebruikt). Dan verbreek je de verbinding tussen de decoder en de weerstanden die op de print voor de sluitverlichting zitten (zwart blokje).
Daarna de groene en paarse draad direct op de weerstanden voor de sluitseinen aansluiten. Gewoon de draad op de foto volgen. In dat blokje zitten telkens vier weerstanden. Alleen aansluiten op de twee pootjes die voor de sluitseinen zijn bedoeld.

2. Dan kan je met f1 of f2 de sluitverlichting aan een kant uitzetten. Zelf zet ik met functiemappen de gehele verlichting van één cabine rijrichtingafhankelijk onder f0 en bij de andere cabine onder f1.

wjdejong · « **Reactie #2 Gepost op:** 31 March 2018, 11:55:39 »

Henk, dank voor je reactie ,
Het is een gloednieuw lok.
Zonder deze modificatie kan het dus niet ?

henk · « **Reactie #3 Gepost op:** 31 March 2018, 12:08:55 »

Nee, want je moet de sluitseinen apart kunnen uitzetten los van de frontseinen. Dat is echt een hardware aanpassing.
Dit was trouwens ook een gloednieuwe loc.

Als de loc permanent met een trein rijdt, dan kan je de draden van de sluitseinen aan een kant ook lossolderen. Iets minder ingrijpend, maar ook een tikkie slordig.

Als je in de buurt van Utrecht woont, wil ik het ook wel even voor je doen.

wjdejong · « **Reactie #4 Gepost op:** 31 March 2018, 12:28:44 »

Ik snap het helemaal. Echter vervalt hiermee de garantie van Roco

henk · « **Reactie #5 Gepost op:** 31 March 2018, 14:04:11 »

Mogelijk op de elektriek.

Je vindt wel verschillende manieren. Je kan de draadjes naar de sluitseinen ook lossolderen en dan via een extra weerstand op de groene en paarse draad aansluiten. Dan verander je niks aan de print.
Zo heb ik het bij de Roco 186 gedaan. Zelfde euvel, aparte leds maar nog met een nem 652.
https://forum.beneluxspoor.net/index.php?topic=71154.msg3221692677#msg3221692677

Maar aan een hardware-ingreep ontkom je niet als je de sluitseinen apart wilt schakelen.
