Voeding ringleiding

[erik2]

Ik heb in opstartfase een tijdje een FLtrafo gebruikt voor het voeden van de schakeldecoders op m'n baan.
Iets zegt me dat dit natuurlijk niet lang zo door kan gaan, een vermogen van 14VA stelt nl. niet veel voor.
Is er een vuistregeltje om snel te checken hoeveel vermogen er nodig is / zal zijn ?

Groet,

Erik

[henk]

Kan nog best lang goed gaan. Maar een trafootje van 40 VA daaromtrent geeft meer zekerheid, zeker als er wisselspoelen moeten worden gevoed.

[Hans van de Burgt]

@Eric,

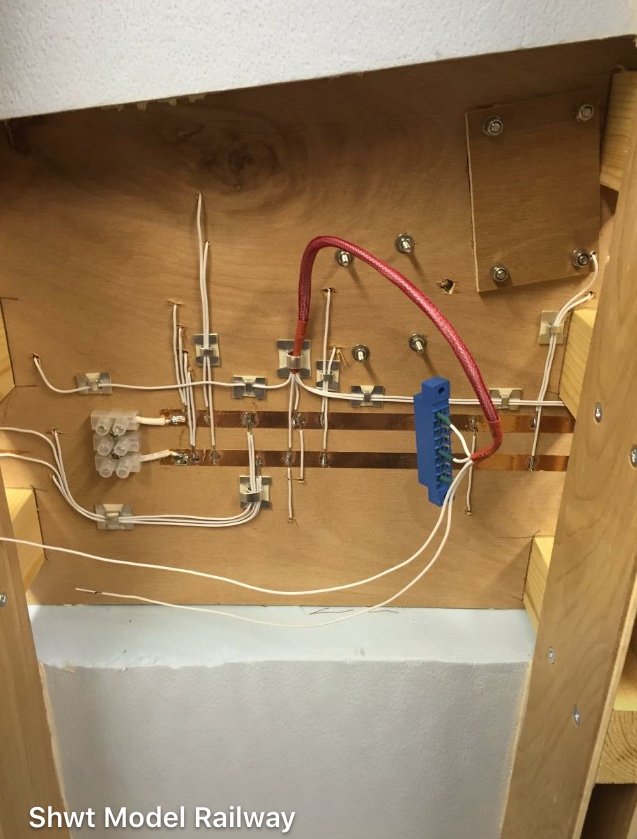

Hoewel niet direct een antwoord op jouw vraag met betrekking tot de voeding, heb ik wel een interessante optie voor de voedingsleiding. John Chivers heeft onder zijn modulaire baan per bak twee messing strips aangebracht. Hierop kan je op elke gewenste plek eenvoudig componenten vast solderen.



Misschien is dit ook iets voor jou.

Gr, Hans

[erik2]

Even een klein zijstapje dan richting de ringleiding...
Ik heb zelf een ringleiding opgebouwd uit (vooralsnog) 4 installatiedraden en mijn bakken zijn verbonden met telefoonstekkers. Werkt goed en degelijk.

[Ronaldk]

hoi,

Is er een vuistregeltje om snel te checken hoeveel vermogen er nodig is / zal zijn ?

Nee, er is geen vuistregel voor. Je moet even kijken wat je decoders onder de baan verbruiken. Dan weet je dat je dat minimaal als voeding moet hebben. De DR4018 / DR4020 / DR4024 houden van minimaal 2A en minimaal 12 volt. Dus dan is 2A toch wel het minimale Hoe meer verlichting in de vorm van lampjes je krijgt ook hoe meer je vermogen je nodig hebt. Leds verbruiken een stuk minder in dat opzicht.

Groet Ronald.

[Eric B]

Persoonlijk zou ik wissels, seinen etc. gescheiden houden van verlichting en dergelijke.
Zeker als er gebruik wordt gemaakt van magneetspoelen om wissels en seinen om te leggen, al was het alleen maar om het "dimmen" van het licht bij het schakelen van de magneetspoelen te voorkomen.

[Klaas Zondervan]

Het gaat om schakeldecoders en daar zitten ook verschillen in. De decoder kan als uitgang een potentiaalvrij contact hebben, dat kan je met een afzonderlijke spanning voeden. Maar er zijn ook decoders waarbij de spanning via de decoder wordt geleverd. Het maakt qua stroomgebruik nogal uit of je alleen de decoder moet voeden, of ook de dingen die er achter hangen. Merkwaardig genoeg wordt in de handleidingen nooit verteld wat het eigen verbruik van de decoder is.

[JaJo]

Multimetertje en optellen hoeveel Amp. alles bij elkaar trekt.

Groet Jaap
