Roco VAM-wagen, hoe stroomafnemers maken voor sluitverlichting?

[boemeltje]

Hallo ,

Ik probeer op een Roco Vam wagen sluitverlichting te maken , weet even niet hoe ik de draden aan het draaistel kan en moet vastmaken .
Is er iemand die een idee of oplossing voor dit weet.

Gr Jan

[jurrie-burrie]

hallo

digikeis heeft slepers met een draad eraan kan je ze daarop aan sluiten.

groet jurgen

[Rockerbox2]

Hallo Jan

Kijk hier ff. http://forum.beneluxspoor.net/index.php/topic,67765.msg3221630649.html#msg3221630649
Even een vraag vooraf, rij je twee- of drie-rail?
Bij 2 rail digikeijs slepers onder beide draaistellen bij het ene draaistel de geïsoleerde wielen links bij de andere rechts. Bij drie-rail een van de digikeijs  slepers vervangen door een middensleper bijvoorbeeld een fluistersleper van Roco.

Succes

[boemeltje]

Hallo,

Ik rij 2 rail , maar het nadeel aan de draaistellen van die vam wagens is dat er moeilijk zo`n digikeijs sleper onder te maken is.

gr jan

[Gérard Drost]

Ik heb gewoon een 1-aderige draad genomen (bellendraad), isolatie ervan af genomen en die een aantal keren om de as gewikkeld (minstens 5 slagen), andere uiteinde om de andere as. Let wel bij geïsoleerde wielen dat de isolatie aan dezelfde zijde zit. Aan het andere draaistel hetzelfde, maar dan de isolatie aan de andere zijde.
Op deze wijze heb een eenvoudige en bedrijfszekere stroomafname van de wielen. Doordat de draad met een slag of 5 om de as gewikkeld is, zijn er meerdere contacten tussen as en draad. Daarbij kun je de draad er strak omheen wikkelen, door de veerkracht in de draad komt de draad er toch enigszins losjes om de as te zitten. Veel rolweerstand is er niet.
En daarbij is de draad niet zichtbaar van buitenaf. Desnoods zou het stukje draad tussen de beide wielen zwart gemaakt kunnen worden.
Is zowel bij 2-rail als 3-rail toe te passen.

Grz,
Gérard Drost

[boemeltje]

Hallo,

Ik heb als oplossing twee N- slepers op de bovenkant van het draaistel gelijmd en vanaf daar met decoderdraad de boel in de wagen aangesloten.
en het werkt prima .

Gr Jan

[nighttrain1]

Waarom zo ingewikkeld?
(Tenzij je geen verstand van elektronica heb, dan is dit weer wel ingewikkeld en moet je dit volgende maar vergeten).

Met een eenvoudig printje en een type C batterij kan je de led van het sluitlicht 1,5 tot 2 jaar aan 1 stuk laten knipperen.
Hoe? met dit schema:


Onderdelen zijn:
R1 en R2 = 47K ohm
C1 = 10Uf, 25V
D1 = 1N4148
IC = NE555
LA2 is een lampje maar beter is een led te plaatsen met een weerstandje, gaat de batterij nog langer mee.
LA2 dan vervangen door:
R4 = 470 ohm
LED = bijvoorbeeld een rode steel led, Conrad bestelnummer 180275 - 89

Hoe groter de waarde van de condensator, hoe langer de tijd tussen de flitsen.

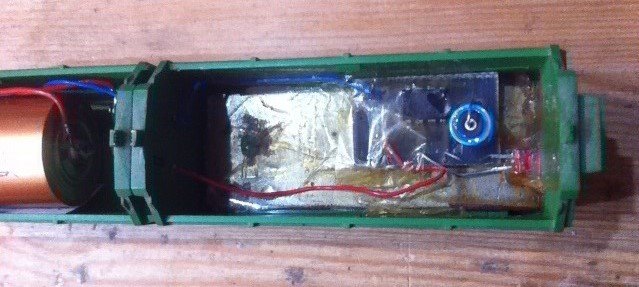

Zo kan dat er dan uit zien;

[ruudns]

Zo kan het ook

[zuylen]

Ik heb hetzelfde timertje samen met een kleine gelijkrichter en elkco ingebouwd in een Fleischmann beginset goederen wagen. Daarna heb ik de wielen vervangen voor metalen types. Nu knippert het ding er lustig op los via de rijspanning.

[Menno]

Waarom zo ingewikkeld?
(Tenzij je geen verstand van elektronica heb, dan is dit weer wel ingewikkeld en moet je dit volgende maar vergeten).

Met een eenvoudig printje en een type C batterij kan je de led van het sluitlicht 1,5 tot 2 jaar aan 1 stuk laten knipperen.
Hoe? met dit schema:

Knappe 555's heb jij dan in huis Die van mij doen het onder zo'n 4,5 Volt niet. Écht niet.

Stroomafname in een wagon bouwen en wat elektronica erbij lijken mij de simpelste mogelijkheid. Een accu kan, maar die is relatief zwaar en vergt onderhoud én een schakelaartje om de boel in- en uit te kunnen schakelen.

[nighttrain1]

Ik zal mijn print nog eens onderzoeken, ik zie dat de mijne werkt zonder weerstanden.
Met een elko 100Uf 25V en enkel een led.
Op 1,5 Volt batterij.

[Menno]

Ik denk dat jij een LM3909 hebt Dat was een IC dat je vroeger los kon krijgen maar al jaren niet meer gemaakt wordt.

Omdat het hoofddoel verwerking in wenskaarten en speelgoed was, kon dat op een 1,5 Volts batterij werken.

Waarschijnlijk is dit de schakeling
https://www.circuitsonline.net/schakelingen/118/lichteffecten/1.5-v-led-flitser.html
