Afmetingen Piccolo rail

[TonPr]

De afmetingen van deze rails lijkt wat af te wijken van de Fleischmann omschrijving.
Binnenmaat is bijvoorbeeld groter dan 9mm.
Maar wat ik graag zou willen weten is of de afstand tussen parallelle rails 34mm is (Info van Fleischmann) of 33,6 (Verschil in radius van twee bochtstralen)

Voor 2 parallel rails niet echt een probleem maar bij meerdere krijg je teveel verschillen.

[TonPr]

33,6…..

[VictorPM]

34mm is (Info van Fleischmann)

Serieus, info van Fleischmann? Dat soort afrondingen hoort niet in de eigen info bij zo'n kleine schaal! De oude heer Fleischmann draait zich om in zijn graf.
Het is 33,6mm. Altijd al geweest.
Binnenmaat groter dan 9mm zou ook niet moeten. In ieder geval niet bij rechte rails. In scherpe bogen en boogwissels misschien wel.

Overigens zitten er wel ingebouwde afwijkingen in het Fleischmann Piccolo systeem, met name de kruisinghoek van zogenaamd 15° (in werkelijkheid 16,8°).
Maar dat is een heel verhaal, heb ik op het forum van Anyrail in het Nederlandstalige gedeelte al eens uit de doeken gedaan.

Groet, Victor

[TonPr]

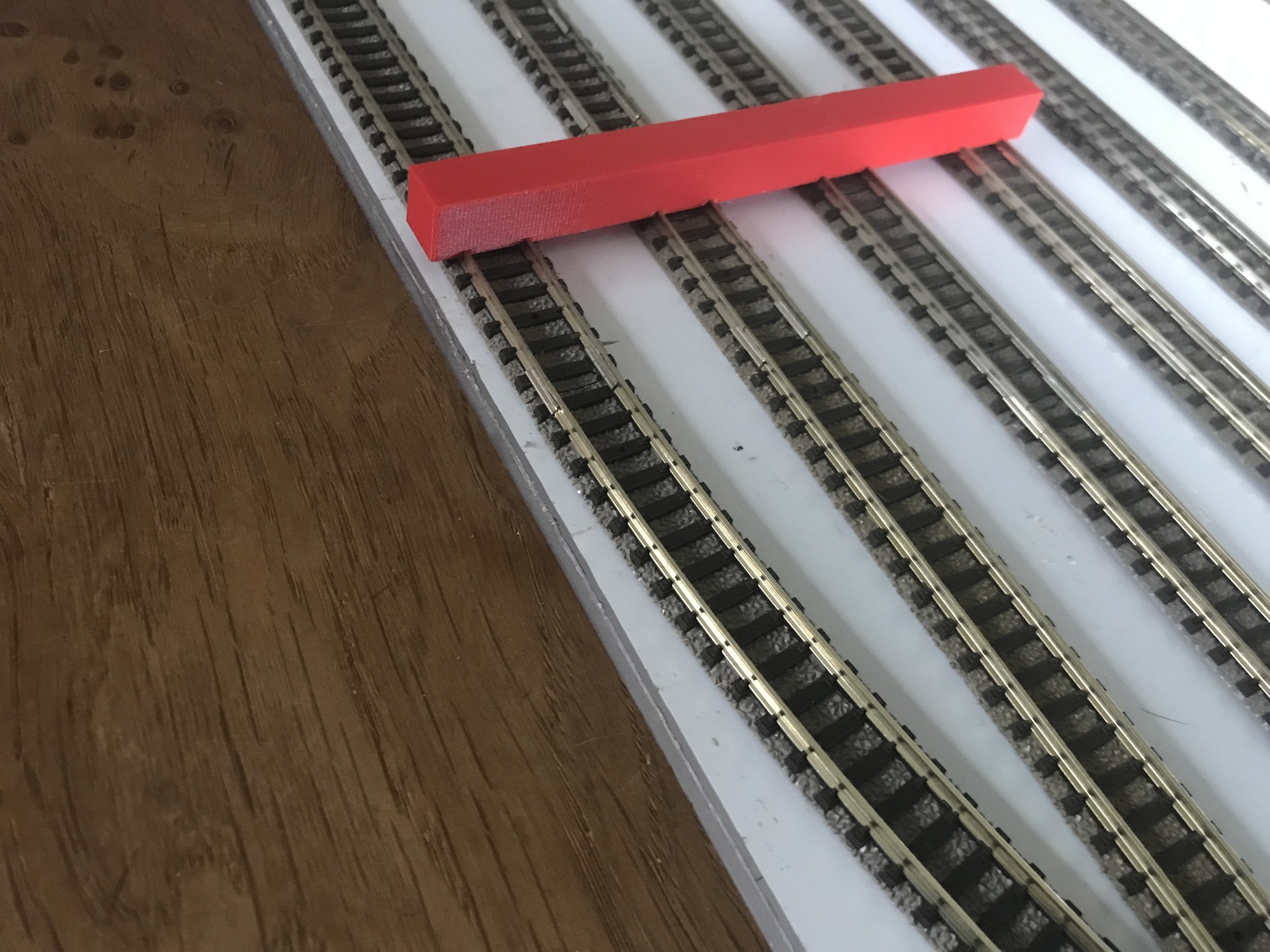

Afmeting in mijn printfile staat op 9,3mm. Past strak op verschillende rails. Maar misschien heeft het te maken met de wielafstand van 9mm. In dat geval is 9,3 nog niet zo gek.

34mm is de tussenmaat die bij hun railsysteem staat in de catalogus en online. Daar zie jeook een dwarsdoorsnede van de rails met… 9mm!

[Klaas Zondervan]

De nominale spoorwijdte is 9 mm. Volgens NEM110 mag dat maximaal 9,2 mm zijn.
Wat bedoel je met de wielafstand? De spoormaat van een wielstel is maximaal 8,7mm. Dus zelfs als de spoorwijdte 9 mm is, dan is er genoeg speelruimte.

[VictorPM]

34mm is de tussenmaat die bij hun railsysteem staat in de catalogus en online.

Welke catalogus?
Online is het lang zoeken op de Fleischmann website, onvoorstelbaar hoe diep je daar moet graven voor basic info waarvoor je vroeger alleen de juiste bladzijde van de catalogus hoefde open te slaan.
Maar ik neem aan dat je dit bedoelt? https://www.fleischmann.de/uploads/Unternehmen/2/Relaunch_Website/Technik-Info_N-Gleis_mit_Schotterbett.pdf
Helemaal onderaan staat daar inderdaad in heel schematische tekeningetjes een paar afgeronde maten. Als je even omhoog scrollt naar pagina 2 en 1 vind je preciezere info.

Overigens, als je zoals in dat laatste plaatje een wissel en een tegenboog 9136 netjes zonder knik aan elkaar schuift, kom je bij lange na niet aan de 33,6mm laat staan 34.
De afstand die je dan krijgt is ongeveer 31,5mm. Wil je echt 33,6mm krijgen moet je de 9136 rail wat naar buiten draaien.

Meer daarover in de bijdrage op het Anyrail forum die ik al noemde: https://www.anyrail.com/forum_en/index.php/topic,3333.0.html
Het ging mij daar in eerste instantie om de 9161 kruising die in het Anyrail programma niet klopte (dat is inmiddels gecorrigeerd).
Verderop in dat draadje laat ik meer zien over de ongerijmdheden in het Piccolo systeem.
