Aansluiten wissels op DR4018

[freekvo]

Op het gevaar af dat ik voor een 'knieperd' wordt gehouden (maar waarom meer geld uitgeven als dat niet nodig), stel ik toch maar deze vraag.
Is bedoeld om montagedraad te besparen maar vooral ook om de spaghetti onder de tafel wat te beperken.

Ik heb 4 wissels die nogal ver van m'n DR4018 af liggen. Kan ik dan de massadraden samenbundelen tot 1 massadraad en deze doorverbinden op de massaansluitingen van de DR4018?

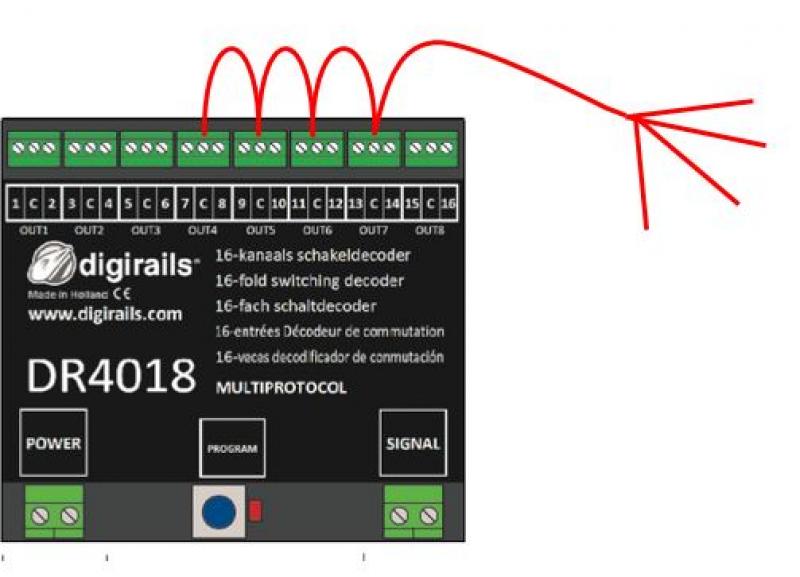

Zie het plaatje hieronder. Aan het eind van de (lange) massadraad worden dan de massa-aansluitingen van de wisselspoelen aangesloten.

[Klaas Zondervan]

Volgens mij hoef je ze niet eens door te lussen. De C-klemmen zitten intern allemaal aan elkaar vast. Dus een gemeenschappelijke C-draad vanaf één C-klem is voldoende.

[Rob Moerkerken]

Ja, volgens mij wel!
gr. Rob

[santerdam]

Freek,

Zorg er wel voor dat je niet meerdere wissels gelijktijdig schakelt. Iedere wissel trekt, heel korte tijd, pittig stroom. Als je die meerdere wissels over de gemeenschappelijke -dunne- montagedraad gaat aansluiten, kan dat een beetje teveel worden voor de draad.

Sander

[freekvo]

Dank voor jullie reacties. Ik zal eerst proberen zonder de C-klemmen door te verbonden. Dat kan altijd nog.

@Sander: deze wissels worden niet gelijk geschakeld. Er worden wel telkens 2 wissels geschakeld op de out-1 en de out-2. Die liggen een stuk dichterbij en tot nu toe geeft dat geen problemen. Maar van die wissels worden de massadraden gebundeld bij de DR4018 zelf.

[Timo]

Alle C klemmen zijn gelijk. Het is de C van common ofwel  gemeenschappelijk. Het is het positieve signaal ten overstaan van de uitgangen.


Timo

[freekvo]

Ok. Ik heb nu 3 wissels aangesloten met maar 1 massadraad (zonder doorverbindingen) en dat werkt prima.
