Topic: Schaduwstation in ontwikkeling (gelezen 3802 keer)
burtonbouwer
Mijn smaak is eenvoudig; ik ben altijd tevreden met het beste (Bron: Oscar Wilde)
Offline
Berichten: 448
Open your eyes, take a deep breath and relax!
Schaduwstation in ontwikkeling
«
Gepost op:
09 September 2007, 20:59:18 »

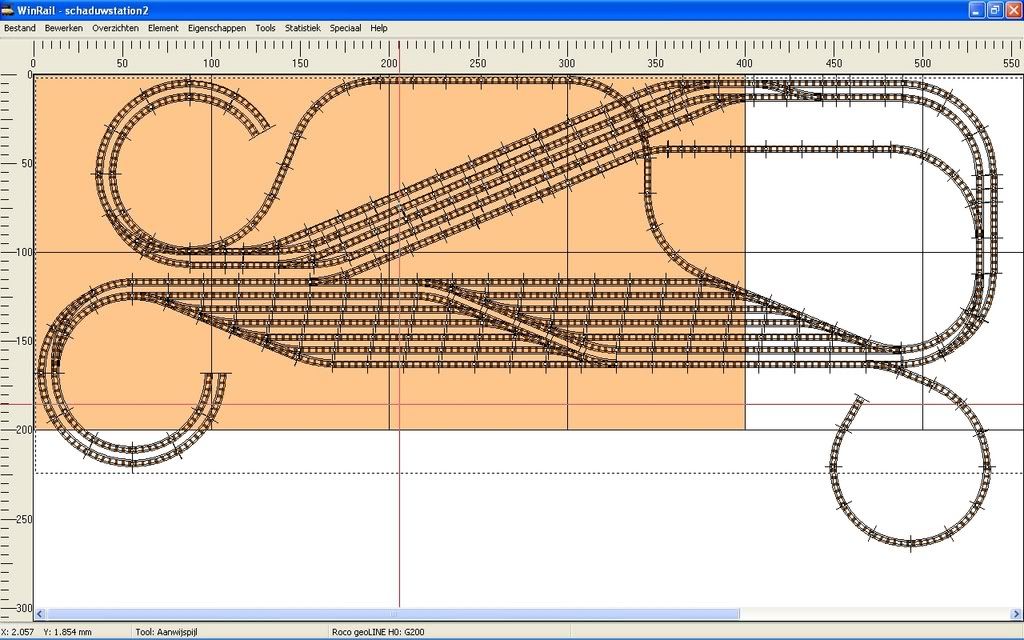

Hieronder het plaatje van ons schaduwstation:
En voor een groter plaatje:
http://i236.photobucket.com/albums/ff229/ferryrobby/schaduwstation.jpg
De baan is in H0 en het schaduwstation van Roco Geoline rails. Breedte is 5,5 m en de diepte ca. 1,3 m. Aan beiden zijkanten komt voor het zichtbare gedeelte nog elk een uitbreiding van lang ca. 2 m. Dit zijn voorlopige plannen. Alles wat je nu ziet komt ondergronds/ is het schaduwstation en is dus onzichtbaar, evenals de 2 spiralen links. Er zijn 10 kleinere opstelsporen en 2 extra lange. Ingebouwd zijn 2 keerlussen, geschikt om treinen vanuit elke richting te laten keren. De keerlus middenboven kruist uiteraard ongelijkvloers. De bedoeling is dat de baan dubbelsporig wordt. Er zal een klein enkelsporig lijntje komen naar een hoog bergstation en/of strand. Gaarne opbouwende kritiek??
«
Laatst bewerkt op: 09 September 2007, 21:09:45 door burtonbouwer
»
Gelogd
Schaal H0 (1:87), MM, Rocomotion 10785, TrainController Gold ver. 8.0 F2, lichtsluis voor kalibratie van loksnelheid, 4x 10787/GBM8, 2x DR4088RB-CS, Geoline H0 in schaduwstation met 10775 wisselaandrijvingen, Tillig Elite op zichtbare deel, DR4024 servos
ReesCees
Gast
Re: Schaduwstation in ontwikkeling
«
Reactie #1 Gepost op:
09 September 2007, 23:14:01 »
Wel veel sporen zeg. En als je er straks nog maar bij kunt, 1 meter dertig diep............
Succes,
Kees-Jan
Gelogd
Dave van der Locht
Offline
Berichten: 1064
Re: Schaduwstation in ontwikkeling
«
Reactie #2 Gepost op:
09 September 2007, 23:23:34 »
Inderdaad, wel erg diep... Met een combinatie van onvoldoende ruimte tussen het bovenliggend niveau kan dat de nodige problemen opleveren.
Als test zou je 2 sporen achterin neer kunnen leggen en kijken of je er een trein fatsoenlijk op en af kan krijgen achter een andere.
Groetjes,
Dave
Gelogd
Beter een gat in een trein, dan een trein in je gat.
ReesCees
Gast
Re: Schaduwstation in ontwikkeling
«
Reactie #3 Gepost op:
09 September 2007, 23:27:39 »
Bij mij te bouwen schaduwstations (2x9 sporen) die bovenelkaar komen te liggen op een oppervlakte van 6,50 meter bij 1 meter wordt het onderlinge hoogte verschil minimaal 30cm want anders kan ik er niet bij.
Kees-Jan (ex Lomax en Falcon bouwer
)
«
Laatst bewerkt op: 09 September 2007, 23:51:15 door Kees-Jan
»
Gelogd
Esperopt
Offline
Berichten: 2227
Sic gorgiamus allos subjectatos nunc
Re: Schaduwstation in ontwikkeling
«
Reactie #4 Gepost op:
09 September 2007, 23:51:35 »
Mmm, die tip van Kees-Jan is zo gek nog niet. Boven werken we ook vaak met verschillende niveau's, dus waarom niet onder. Had ik nog niet bij stil gestaan.
Gelogd
ReesCees
Gast
Re: Schaduwstation in ontwikkeling
«
Reactie #5 Gepost op:
10 September 2007, 00:00:00 »
Bedankt Esperopt! Het hoogteverschil bereik ik met een klim/daal spiraal. En zelfs 30cm is nog krap na proefopstellingen bij een meter diep.
Kees-Jan
Gelogd
Rob
Offline
Berichten: 155
Re: Schaduwstation in ontwikkeling
«
Reactie #6 Gepost op:
10 September 2007, 00:00:21 »
Los van bovenstaande opbouwende kritiek. Als ik het onderste deel van het schaduw-station zo zie, dan is er op elk opstelspoor hooguit 30 cm. ruimte voor een trein. Oftewel: 1x 2400 met 2 VAM-wagens. (Om even in de sfeer van andere draadjes te blijven). Is dat echt wat je wilt? Bekend verschijnsel dat we allemaal ooit eens meegemaakt hebben: Denkend aan mijn modelbaan zie ik traag oneindige treinen door oneindig spoorland gaan..... (vrij naar Marsman) Maar de harde realiteit wordt gevormd door de maten van de kelder, zolder of kamer.
Ik ken de rest van het baanplan niet, maar om te beginnen: Gooi nou eens al die wissels in het onderste deel eruit. Levert in ieder geval langere opstelsporen op. Trek die sporen gewoon door. Welke consequenties dat voor jouw baanplan heeft kan ik niet overzien. Maar: Less is more.
Verder zie ik legio keerlus-problemen aan de horizon. Ervan uitgaande dat je het 2-rail systeem gebruikt, gezien de Roco-rails.
Ik hoop dat je hier iets aan hebt.
Groeten, Rob
«
Laatst bewerkt op: 10 September 2007, 00:08:14 door Rob
»
Gelogd
Groeten, Rob
burtonbouwer
Mijn smaak is eenvoudig; ik ben altijd tevreden met het beste (Bron: Oscar Wilde)
Offline
Berichten: 448
Open your eyes, take a deep breath and relax!
Re: Schaduwstation in ontwikkeling
«
Reactie #7 Gepost op:
10 September 2007, 09:39:54 »
Allereerst hartelijk dank voor jullie commentaar. Ik kan als volgt reageren en wat nadere uitleg geven:
@Kees-Jan:
Veel sporen:
Ja klopt, maar ik wil later als het zichtbare gedeelte klaar is een grote diversiteit aan voorbijkomende en stoppende treinen krijgen op mijn paradespoor en station. Beetje (te)veel spoor in het schaduwstattion kan dan geen kwaad.
Er bij kunnen ivm diepte:
Er komen nog twee gaten in de tafel waar ik mijn handen/hoofd door kan steken. De hoogte van 30 cm is haalbaar; daar kan ik rekening mee houden in de spiralen.
Hoogteverschil:
Het hoogteverschil is wel te overwinnen; ik heb al uitgedacht dat op het punt waar de sporen elkaar ongelijkvloers gaan kruisen ik ca. 10 cm hoogte kan maken met 3% helling, dalend voor de keerlus en stijgend voor het diagonale gedeelte van het schaduwstation.
Lomax:
Leuk om dit te horen, nog een kitcar bouwer op het forum (off topic)
@Rob:
Lengte opstelsporen:
De lengte van de onderste opstelsporen van het schaduwstation is 1.40 meter; voor de bovenste diagonale sporen 2.10 meter. De sporen van 1.40 kan al een TEE bergen of een lok met 4 wagons 1:87. Inderdaad kan 2.10 meter meer hebben, maar dit soort lange treinen wil ik niet teveel hebben, vandaar meer opstelsporen voor kortere. Ik heb ervoor gekozen om elke rijrichting op 5 kleine opstelsporen te maken en 1 per richting langer.
Keerlussen:
Het zijn er 2 in totaal, voldoende lang om de langste trein te bevatten. Ik rij Rocomotion digitaal. Je kunt zelfs middels deze keerlussen door het schaduwstation rijden zonder ook maar 1 opstelspoor te passeren. Winrail geeft de clashes van de keerlussen ook exact aan, dus zou mbv een keerlusmodule geen probleem moeten geven.
«
Laatst bewerkt op: 10 September 2007, 09:45:48 door burtonbouwer
»
Gelogd
Schaal H0 (1:87), MM, Rocomotion 10785, TrainController Gold ver. 8.0 F2, lichtsluis voor kalibratie van loksnelheid, 4x 10787/GBM8, 2x DR4088RB-CS, Geoline H0 in schaduwstation met 10775 wisselaandrijvingen, Tillig Elite op zichtbare deel, DR4024 servos
EWS 58038
Deze vreemde eend in de bijt rijd Engels
Offline
Berichten: 115
De slimmem modelspoorder kijkt eerst even op Ebay.
Re: Schaduwstation in ontwikkeling
«
Reactie #8 Gepost op:
13 September 2007, 13:01:49 »
Opzich ziet het er keurig uit... mijn complimenten. Waar ik alleen bang voor ben is dat je straks tegen het probleem Max treinlengte aanloopt. Als ik kijk naar de lengte van de sporen dan zou ik kiezen voor een paar lange sporen in plaats van veel korte sporen. Ook kan je de lange sporen in blokken opsplitsen en ze electrisch schakelen. Spoorbezetting kan je weer heel simpel bijhouden met een schema en magneetjes... en iedere keer dat een trein naar een spoor toegaat plaats je op dat spoor (in het overzicht) een magneetje. Verplaats je de trein 1 blok... dan schuift het magneetje 1 ploke mee. Super simpel, Bij de luchtverkeersleiding de manier van werken en nog goedkoop ook. En boven alles...geen storingen...
Gelogd
Tijdperk 9 rijder. 1990-present "Post British Rail"
burtonbouwer
Mijn smaak is eenvoudig; ik ben altijd tevreden met het beste (Bron: Oscar Wilde)
Offline
Berichten: 448
Open your eyes, take a deep breath and relax!
Re: Schaduwstation in ontwikkeling
«
Reactie #9 Gepost op:
14 September 2007, 12:42:00 »
@EWS 58038:
Ik begrijp wat je bedoelt over die treinlengte. In mijn zichtbare gedeelte van de baan bepaalt het kleinste blok de maximale lengte van de treinen. Uiteraard zal ik proberen die blokken zo groot mogelijk te maken, maar dit zichtbare gedeelte moet nog uitgedacht worden. Om het dus nu nog flexibel te houden heb ik het zo even gedaan; ik kan het altijd nog aanpassen. Wat heb ik aan lange opstelsporen als deze toch niet kunnen stoppen in een blok in het zichtbare gedeelte.
Ik zit overigens te denken aan een baan met een station van een middelgrote stad waarbij de internationale (=lange) treinen altijd doorrijden. Die passen dus sowieso niet aan het perron, dus de verwachting is dat ik meer kortere dan langere treinen zal hebben.
Dank voor je complimenten, ben er zelf ook wel tevreden over. Gezien de beperkte reacties denk ik ook op de goede weg te zijn. Maar ik sta open voor suggesties!
«
Laatst bewerkt op: 14 September 2007, 12:44:11 door burtonbouwer
»
Gelogd
Schaal H0 (1:87), MM, Rocomotion 10785, TrainController Gold ver. 8.0 F2, lichtsluis voor kalibratie van loksnelheid, 4x 10787/GBM8, 2x DR4088RB-CS, Geoline H0 in schaduwstation met 10775 wisselaandrijvingen, Tillig Elite op zichtbare deel, DR4024 servos
EWS 58038
Deze vreemde eend in de bijt rijd Engels
Offline
Berichten: 115
De slimmem modelspoorder kijkt eerst even op Ebay.
Re: Schaduwstation in ontwikkeling
«
Reactie #10 Gepost op:
14 September 2007, 14:11:08 »
Warom zouden int treinen niet kunnen stoppen? Chartertreinen horen er nou eenmaal bij....
Gelogd
Tijdperk 9 rijder. 1990-present "Post British Rail"
burtonbouwer
Mijn smaak is eenvoudig; ik ben altijd tevreden met het beste (Bron: Oscar Wilde)
Offline
Berichten: 448
Open your eyes, take a deep breath and relax!
Re: Schaduwstation in ontwikkeling
«
Reactie #11 Gepost op:
14 September 2007, 15:13:17 »
Das waar, maar dat stoppen van int + charter treinen is vaak op centraal stations van grote steden; dat thema wil ik niet bouwen gezien de ruimte e.d.
«
Laatst bewerkt op: 24 September 2007, 08:04:09 door Peter Korsten. Reden: Citaat van vorig bericht verwijderd.
»
Gelogd
Schaal H0 (1:87), MM, Rocomotion 10785, TrainController Gold ver. 8.0 F2, lichtsluis voor kalibratie van loksnelheid, 4x 10787/GBM8, 2x DR4088RB-CS, Geoline H0 in schaduwstation met 10775 wisselaandrijvingen, Tillig Elite op zichtbare deel, DR4024 servos
