Auteur
Topic: Motor van 3V aansl.op 12V (gelezen 7119 keer)
Herwim Frank
Offline
Berichten: 2404
De Franklin Rail Compagnie
Re: Motor van 3V aansl.op 12V
«
Reactie #15 Gepost op:
24 August 2013, 17:37:13 »
Hallo mensen
het wordt de tip van Jaap en Menno
maar ik wil de anderen wel nog even bedanken voor jullie inbreng.
Herwim
Gelogd
Herwim is op 20-11-2016 overleden.
Het is een zegen om elke dag mee te mogen delen met jullie
kennis over deze hobby.
Hartelijk dank daarvoor
http://forum.beneluxspoor.net/index.php/topic,54820.0.html
bellejt
Offline
Berichten: 2220
Re: Motor van 3V aansl.op 12V
«
Reactie #16 Gepost op:
24 August 2013, 18:05:42 »
daar ga je toch geen 20 euro voor uitgeven ? kijk eens hier :
link
Gelogd
Greetings,salutations,groetjes,
JaJo
Offline
Berichten: 11147
Spoor-0 & Spoor-1
Re: Motor van 3V aansl.op 12V
«
Reactie #17 Gepost op:
24 August 2013, 18:45:17 »
Daar hoef je dus niet lang over na te denken.
Gelogd
Groet Jaap
Duits/NL, Spoor-0 en Spoor-1.Tijdperk II en III.
http://www.modeltreinbaan.nl
Menno
Offline
Berichten: 3441
Re: Motor van 3V aansl.op 12V
«
Reactie #18 Gepost op:
24 August 2013, 19:39:49 »
Of juist wel: de beschrijving bij dat Ebay ding vind ik bijzonder slecht en is duidelijk chinees-engels. Het feit dat er niet eens een maximale stroom opgegeven wordt vind ik al vreemd, dat is zo'n beetje hoofdzaak nummer 1 als je een motorregeling gaat uit zoeken.
Je wil electronica die betrouwbaar is, dan zou ik voor het printje van Conrad gaan.
Om de vraag te beantwoorden: grote kans dat de koelrib die je beschrijft groot genoeg is: de vermelde afmetingen zijn alleen nodig als je het printje tot maximale belasting wil gebruiken.
Hou er wel rekening mee dat de toerentalregeling waarschijnlijk de maximale voedingsspanning benut: een motortje van 3V zal hoogstwaarschijnlijk alsnog tot 12 Volt (of de voedingsspanning die je gebruikt voor de toerenregeling) regelbaar zijn en dus krankzinnig hard gaan.
Gelogd
bellejt
Offline
Berichten: 2220
Re: Motor van 3V aansl.op 12V
«
Reactie #19 Gepost op:
24 August 2013, 19:58:51 »
zoek dan eens op : NEW 10A DC 12V 24V 36V 25Khz DC Motor Driver Motor Speed PWM Control Controller.
4 euro inclus verzend en 10 amp bij 12 volt.Er staan er velen op ebay uk.Als je goed zoekt voor vele dingen zelfs identiek aan conrad.
Gelogd
Greetings,salutations,groetjes,
Herwim Frank
Offline
Berichten: 2404
De Franklin Rail Compagnie
Re: Motor van 3V aansl.op 12V
«
Reactie #20 Gepost op:
24 August 2013, 20:06:07 »
Hallo Menno en Jaap en Bellejt
In principe heb ik al een keuze gemaakt en heb gekozen voor de print
in de tweede tip van Jaap, inderdaad 19,-€ , nog sterker voordat jullie de laatste berichten schreven
had ik ze al besteld.
Ben het trouwens met Menno eens dat de gegevens op Marktplaats niet echt duidelijk overkomen en
ik koop niet zo graag via Marktplaats.
Maar Bellejt als het artikel wat jij aangeeft inderdaad betrouwbaar is dan is dat natuurlijk heel goedkoop.
In ieder geval bedankt voor de tip.
@ Menno kan je het laatste wat je schrijft nog eens toelichten ? want in de beschrijving staat toch duidelijk
van 0V tot 12V regelbaar en er staan ook duidelijke licenties bij.
@ Jaap aan jou ook nog een vraagje, jij hebt al diverse kranen etc op deze manier uitgevoerd wat voor motoren en spanningen heb jij daar bij gebruikt.
Alle motoren die ik uit de printers heb gedemonteerd werken al bij 3V. ik kan me herinneren toen ik een keer
bij jou thuis was de kraan heel rustig heen en weer hobbelde.
gr.
Herwim
Gelogd
Herwim is op 20-11-2016 overleden.
Het is een zegen om elke dag mee te mogen delen met jullie
kennis over deze hobby.
Hartelijk dank daarvoor
http://forum.beneluxspoor.net/index.php/topic,54820.0.html
Menno
Offline
Berichten: 3441
Re: Motor van 3V aansl.op 12V
«
Reactie #21 Gepost op:
24 August 2013, 20:45:38 »
@ Herwim: wat ik bedoel is dat de toerenregeling zo te zien gebruik maakt van dezelfde spanning als die waar de motor op draait.
Dat betekent dus dat jij je 3 Volt motortje weliswaar in toeren kan regelen, maar 'm nog steeds veel te hard kan laten draaien, omdat de toerenregeling bij een voedingsspanning van 12 Volt nog steeds tot die spanning kan regelen: je kunt je 3 Volt motortje dus wel langzamer laten draaien, maar het bereik zal heel klein zijn.
Wat je eigenlijk dient te doen is het printje met 12 Volt voeden, en de aansluiting voor de motor apart nemen en daar 3 Volt op zetten. Op die manier krijg je een volledig regelbereik tot die 3 Volt want eigenlijk het enige wat dat printje doet is de gemiddelde spanning verlagen: de motor krijgt, als ik het schema zo zie, nog steeds pulsen van 12 Volt (of: 'voedingsspanning-print) ook bij een heel laag toerental: omdat echter de aan/uit tijd zodanig gekozen is dat de motor heel kort aan is en lang uit, zal de gemiddelde spanning heel laag zijn en de motor heel langzaam draaien.
Gelogd
Herwim Frank
Offline
Berichten: 2404
De Franklin Rail Compagnie
Re: Motor van 3V aansl.op 12V
«
Reactie #22 Gepost op:
24 August 2013, 21:22:32 »
Hallo Menno
Ik begrijp wat je bedoeld maar heb nog niet door hoe ik op het printje de voeding van het motortje
apart moet nemen en daar 3V op zetten.
Ik heb het schema nog niet voor ogen, de uitgangsspanning van de print is toch 3V en ingangsspanning 12V

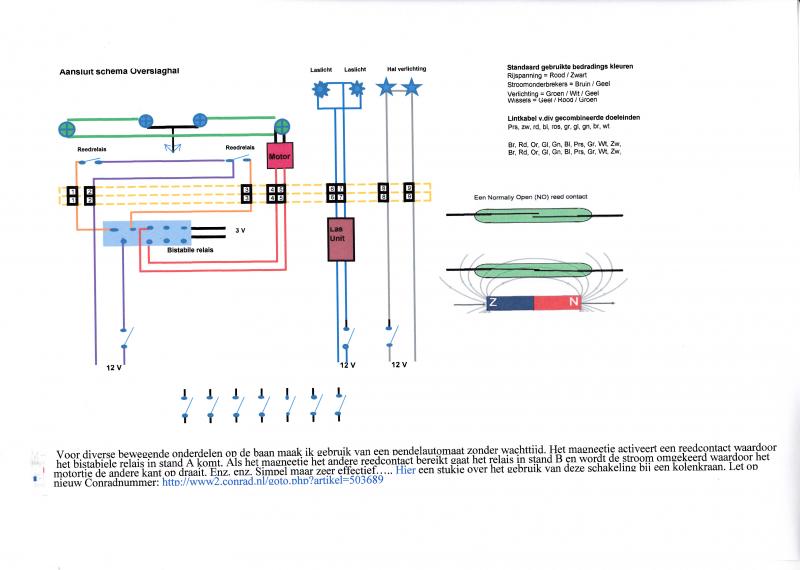

Hierboven zie je de schakeling die ik van Jaap heb aangevuld met andere elektronische zaken in mijn bouw project overslaghal met bokkraan.
De motor (Rood blokje) moet dus gevoed worden met 3V vanuit die schakeling van Conrad.
Nu ken ik de schakeling van Conrad nog niet maar misschien zou je als je daar tijd voor hebt dit uit kunnen tekenen waar ik die 3V vandaan haal uit dat schema van Conrad
gr,
Herwim
PS: Die zwarte blokjes in de elektrische bedrading zijn stekker punten in een dubbele kroonsteen. zo is de totale hal van de tafel te halen zonder dat ik de hele elektronica moet slopen.
Heb het schema aangepast zat een fout in.
«
Laatst bewerkt op: 24 August 2013, 21:36:19 door Herwim Frank
»
Gelogd
Herwim is op 20-11-2016 overleden.
Het is een zegen om elke dag mee te mogen delen met jullie
kennis over deze hobby.
Hartelijk dank daarvoor
http://forum.beneluxspoor.net/index.php/topic,54820.0.html
Menno
Offline
Berichten: 3441
Re: Motor van 3V aansl.op 12V
«
Reactie #23 Gepost op:
24 August 2013, 21:47:48 »

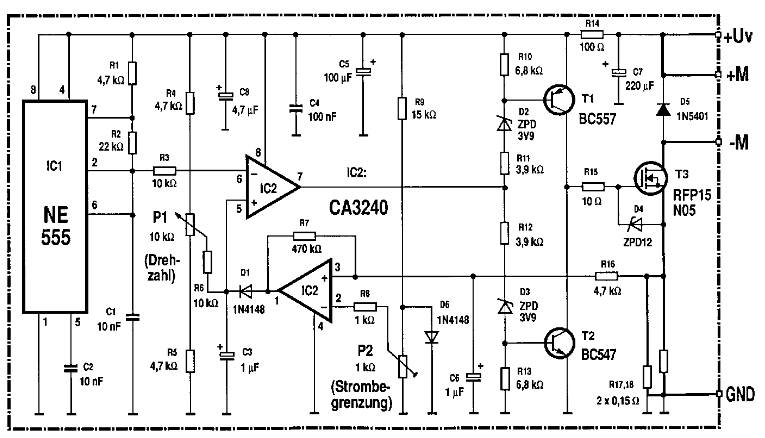

Ik kan het schema helaas slecht lezen, maar heb het schema van de motor regeling even bekeken.
Bron: Conrad.nl Schema overgenomen van artikel 196460 - 89
Rechtsboven zie je de aansluiting +Uv: dat is de aansluiting voor de voedingsspanning van het printje en, zoals je ziet, ook de motor.
De verbinding vanaf D5 naar +Uv zou je eigenlijk weg moeten halen (op de print is dat een verbinding tussen de kroonstenen)
Aansluiting +M wordt dan de nieuwe motoraansluiting die gevoed wordt met 3 Volt, de andere aansluiting, -M blijft gewoon de motoraansluiting.
Op de massa sluit je zowel de massa van de voeding van de print als de massa van de voeding van je motor aan.
Gelogd
Herwim Frank
Offline
Berichten: 2404
De Franklin Rail Compagnie
Re: Motor van 3V aansl.op 12V
«
Reactie #24 Gepost op:
24 August 2013, 21:59:48 »
Hallo Menno
Bedankt voor je zeer snelle en duidelijk antwoord.
Zodra ik de schakeling binnen hebt ga ik het e.e.a. uit proberen.
Als je het goed vind zou ik dan graag weer contact met je zoeken
met vr.gr.
Herwim
Gelogd
Herwim is op 20-11-2016 overleden.
Het is een zegen om elke dag mee te mogen delen met jullie
kennis over deze hobby.
Hartelijk dank daarvoor
http://forum.beneluxspoor.net/index.php/topic,54820.0.html
JaJo
Offline
Berichten: 11147
Spoor-0 & Spoor-1
Re: Motor van 3V aansl.op 12V
«
Reactie #25 Gepost op:
25 August 2013, 07:44:05 »
Citaat
de kraan heel rustig heen en weer hobbelde.
Ik gebruik daarvoor ook zo'n toerentalregeling.
Gelogd
Groet Jaap
Duits/NL, Spoor-0 en Spoor-1.Tijdperk II en III.
http://www.modeltreinbaan.nl
Herwim Frank
Offline
Berichten: 2404
De Franklin Rail Compagnie
Re: Motor van 3V aansl.op 12V
«
Reactie #26 Gepost op:
25 August 2013, 09:11:56 »
Hallo Jaap
Bedankt, zodra dat ding werkt zal ik daar verslag van uitbrengen, maar dat kan nog een paar weken duren.
gr.
Herwim
Gelogd
Herwim is op 20-11-2016 overleden.
Het is een zegen om elke dag mee te mogen delen met jullie
kennis over deze hobby.
Hartelijk dank daarvoor
http://forum.beneluxspoor.net/index.php/topic,54820.0.html
