Fleischmann Draaischijf, hoe digitale aansluitingen maken?

[GertW]

Hallo,

ik ben in het bezit van een Fleischmann draaischijf (6052) zonder C, en wil deze aan gaan sturen m.b.v. de Turn-Control en digitaal gaan rijden met Twin-Center/Intellibox.

Nu heb ik een aantal vragen:

Ik wil de mogelijkheid hebben om de loks voor de lokloods te laten staan met de verlichting aan. Moet ik dan deze sporen isoleren en apart aansturen via de digitale centrale?
Hoe zit het dan als de "Drehbühne" hier komt om loks op en af te laten rijden, want dan krijgt het spoor voeding via de draaischijf, met kans op kortsluiting.
Hoe zit het dan met de 2 aansluitsporen, moet ik deze ook isoleren, want ook deze krijgen dan hun voeding via de draaischijf, met dus kans op kortsluiting.
Ik heb zelf het idee om alle sporen te isoleren en dan aan te sturen d.m.v. een 2-standen schakelaar met de mogelijkheid de voeding of via de digitale centrale of via de "Drehbühne", of zit ik dan weer te moeilijk te denken.

Wie kan mij hierbij helpen hoe dit op te lossen?

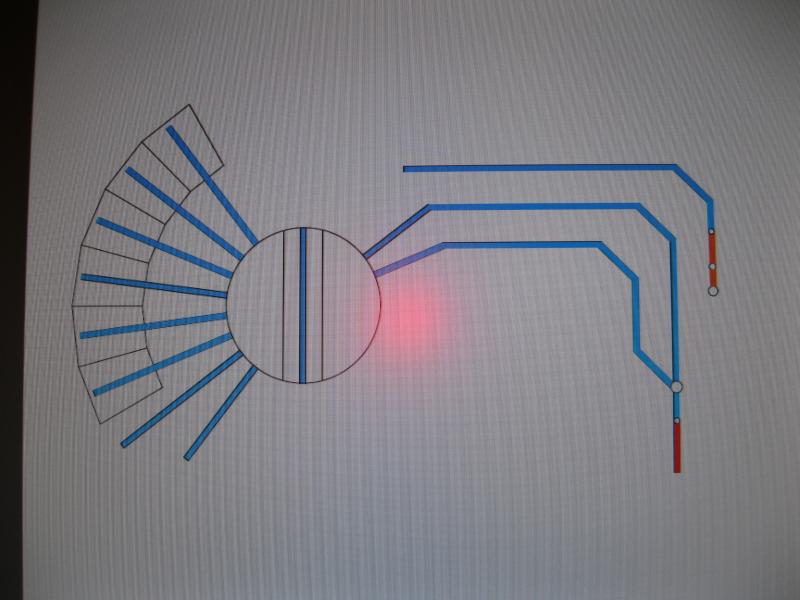

Het bovenste (blauwe) spoor ligt hoger en staat hier los van.

[Remunj]

Het mooie van digitaal is dat er altijd spanning op de rails staat. De verlichting kan je daardoor altijd onafhankelijk aan of uit zetten. Je hoeft dus in principe geen sporen te isoleren (wel als je computergestuurd gaat rijden) en al helemaal niet via schakelaars af te schakelen want dan verliezen je locs de spanning en missen commondo's die je via de centrale verstuurd.

En hoe je alles moet aansluiten (ook ivm de kortsluiting bij 180 graden draaien) vindt je allemaal in de handleiding terug.
Ik zoe zeggen lees d ehandleiding zorgvuldig door en DWEIS.

Gr.
Eric

[GertW]

Hallo Eric,

bedankt voor je info.

Maar als de "Drehbüne" niet gelijk met een spoor staat, krijgt dat spoor toch geen spanning!

Hoe kan dan de verlichting blijven branden?

Gr.
Gert.

[Remunj]

Misschien moet je eerst eens de encyclopedie lezen over digitale baanbesturing want ik heb het vermoeden dat je daar nog niet veel van weet en nog "analoog" denkt. Die denkwijze moet je overboord gooien.

Zoals gezegd staat er bij digitaal altijd spanning op de rails. Die komt rechtstreeks uit de centrale. Daar heeft de draaischijf niets mee van doen. Die dient alleen maar om je loc te draaien.
Je centrale stuurd de commando's naar de loc (bv vooruit rijden, licht aan etc.). Daarom moet er altijd spanning op de rails staan. Anders krigt je loc geen commando's (meer). En die spanning is geen gelijkspanning uit het analoge verleden maar een blokspanning waar de commando's in gecodeerd zitten.

Gr.
Eric

[V200-G2000]

Ja, dat is wel zo Eric, maar de brug van de fleischmann draaischijf sluit je normaalgesproken aan op de trafo en de draaischijf voorziet alleen dat spoor van spanning wat op dat moment aangesloten is op de brug.
Dus Gert zal alle sporen in de loods van draadjes moeten voorzien en aansluiten op de spanning en de brug juist niet (dat laatste vermoed ik, maar dat is alleen maar logisch denken). De brug krijgt dan dezelfde spanning als het spoor waar hij op dat moment mee in verbinding staat.

[rjr]

(wel als je computergestuurd gaat rijden)
Gr.
Eric

Dit snap ik niet helemaal, want ook dat hoeft niet, alleen als je met stroom detectie werkt, dan moet je afzonderlijke delen maken.


Wat je draaischijf betreft, 2 opties. Sluit alle sporen rond de draaischaaf aan, en laat de draaischijf zelf de spanning van de sporen halen.
je zit dan niet met problemen van kortsluiting. Echter zullen de treinen op de schijf geen verlichting aan kunnen houden dan wel sound aan laten staan.
Wil je dat ook dan moet je met een keerlus module werken. Als de schijf dan 180 graden draait moet de aansluiting omgepoold worden. Draait deze opnieuw 180 graden moet het weer anders om.

Dit kan door een detectie te maken ergens in de schijf op dat deel waar geen sporen zijn. Gaat de schijf er langs dan de spanning andersom laten aanvoeren.
Er zijn ook van die keerlus modules die op kortsluiting werken. Rijd er dan een trein de brug op komt er kortsluiting, en wordt het omgepoold. Hierdoor hou je op de brug wel spanning.

Zou wel even de lipjes van de brug die de brug normaal met de sporen verbinden loshalen, of zo verbuigen dat die de sporen nu juist niet meer raken. Anders krijg je nog zo nu en dan kortsluiting omdat die ook wel eens het andere spoor raken als ze daar onderdoor gaan.

Groet,
Roelco

[Remunj]

Dit snap ik niet helemaal, want ook dat hoeft niet, alleen als je met stroom detectie werkt, dan moet je afzonderlijke delen maken.

Klopt. Aangezien dit over 2 rail gaat is dat de meest toegpaste methode, dus moet je dan afzonderlijke secties maken.

@beiden
Gert wil de Turn-Control gaan gebruiken en die kan een aantal zaken zelf regelen zoals o.a de brug tijdens het draaien van stroom voorzien en de polariteit ompolen. Niks geen keerlusmodules nodig nodig dus.
De aansluitende sporen kunnen daarom gewoon van een "vaste" spanning voorzien worden.
De tip om de lipjes van de brug te verbuigen is wel een goeie. Dat voorkomt bij het draaien kortsluitmomenten.

Gr.
Eric

[tijgernootje]

Dan zou ik om even in te breken wel is willen weten hoe je die lipjes bereikt en om kan buigen.
Dan is ook mijn "probleem" gelijk verholpen

[Karst Drenth]

Als gelukkige bezitter van zowel Flm draaischijf en een Turncontrol en een geheel computergestuurde baan kan ik zeggen dat de Turncontrol het allemaal netjes voor je regelt

Je hebt in principe twee mogelijkheden voor wat je wilt:

1) Constante spanning op de brug, ook tijdens draaien:

Alle oprijstukjes isoleren en de opstelsporen allemaal afzonderlijk op de digitale spanning aansluiten. De Turncontrol zorgt zelf voor de ompoling van de brug ( instellen volgens handleiding !! ) En de brug blijft onder spanning tijdens draaien ( instellen volgens handleiding !! )

2) Spanning op de brug alleen bij stilstand brug:

Geen oprijstukjes isoleren en de opstelsporen allemaal afzonderlijk op de digitale spanning aansluiten. De Turncontrol zorgt zelf voor de ompoling van de brug ( instellen volgens handleiding !! ) En de brug blijft niet onder spanning tijdens draaien ( instellen volgens handleiding!! )

Afbreken van allerlei lipjes is helemaal niet nodig, zelfs onwenselijk, omdat de lipjes helpen de rails goed uit te lijnen !!

Grtzz,

Karst

[jerrytrein]

als iemand ook muij de hand leiding kan mailen
bij voorbaat dank

[Remunj]

Waarom mailen?
Kan je toch even zelf downloaden. Wel zo snel.

In google even zoeken op "Fleischmann turncontrol" en 1 van de eerste links is de handleiding

Gr.
Eric

[GertW]

Hallo,

bedankt voor een ieders input.

Ik denk dat ik het beste met de antwoorden van Karst uit de voeten kan.
Ik ga nog wel even kijken op het optie 1 of optie 2 wordt.
Bij Fleischmann zelf gaan ze voor optie 1.

Bedankt,

Gert.
