Opsolder wordt herbouwd

[dimo1_dimo1]

De sites van de makers hebben vaak wel maten op de website staan

[roco]

Hallo Harm

Zal ik eens een keer langskomen . Kijken of we het kunnen oplossen op een andere manier ?

gr Jos

[Jeronimos]

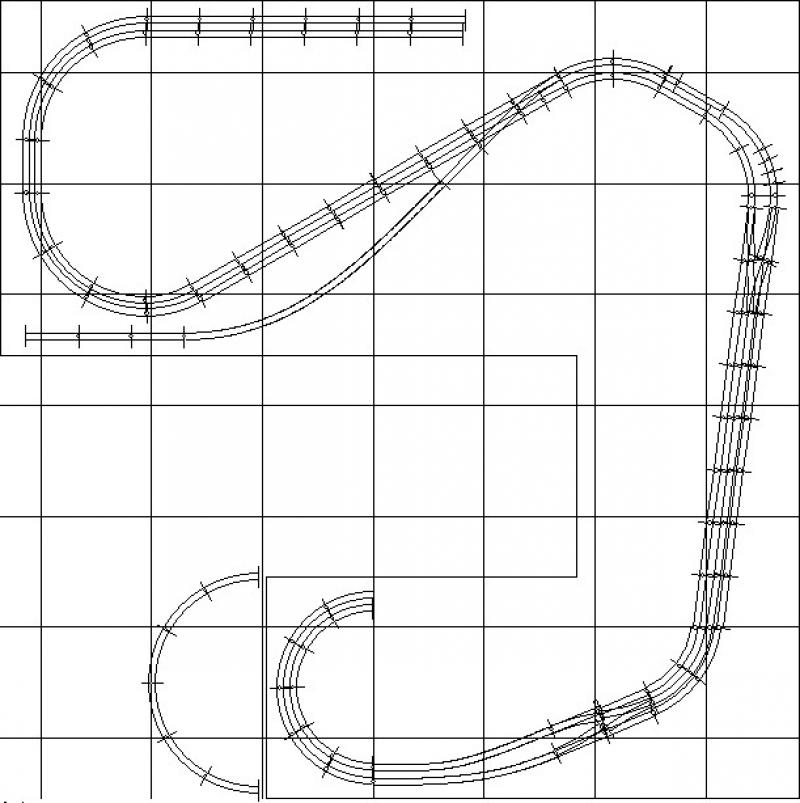

Ik heb geprobeerd om het plan in Winrail 9 uit te tekenen. De Piko A bibliotheek gekozen En daar is onderstaande uitgerold.
Het grid heeft een afmeting van 50 bij 50 cm voor H0.



Dat losse stuk rail onderaan zijn 6 stuks Piko A 55213 railstukken. Je ziet dus dat op deze manier je niet mooi een bocht kunt maken over 1 meter breedte. Gebruikt zijn dus R2 55212 en R1 55211 stukken. Dat maakt het ook niet mooier op. Bovenaan is dan wel R2 en R3 gebruikt.

In het station gebruik ik verder symmetrische wissels, maar even voor het gemak van het tekenen.
Er zitten nog wel fouten in de tekening. De tafel is simpelweg rechtgetekend dus die hoek bij de haven moet je er maar even bij denken. Ik heb geprobeerd om zoveel mogelijk het door Gert bedachte plan aan te houden.
Er zitten ook wat flexrails in. En geen bochtwissels. (oeps)

Gebruik dit als een soort leidraad.
