Wie weet welke decoder dit is???

[ronnie]

Hallo Allemaal.

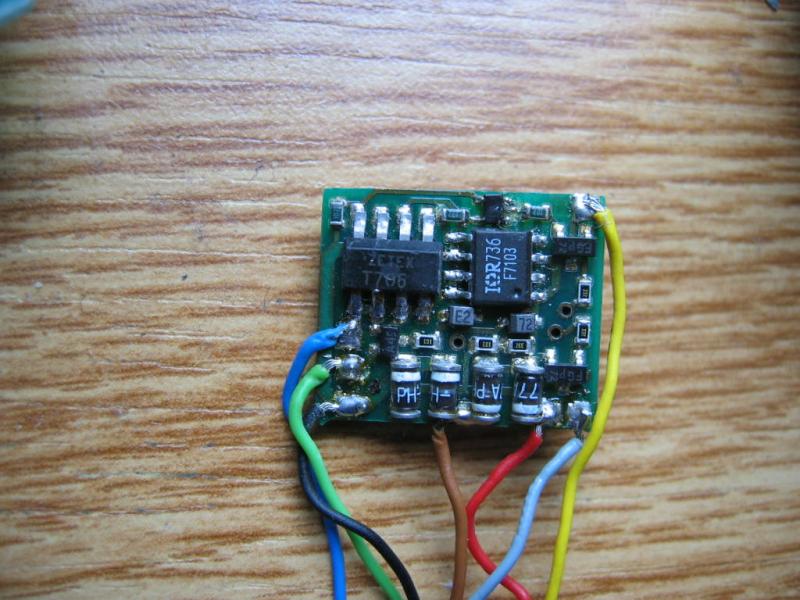

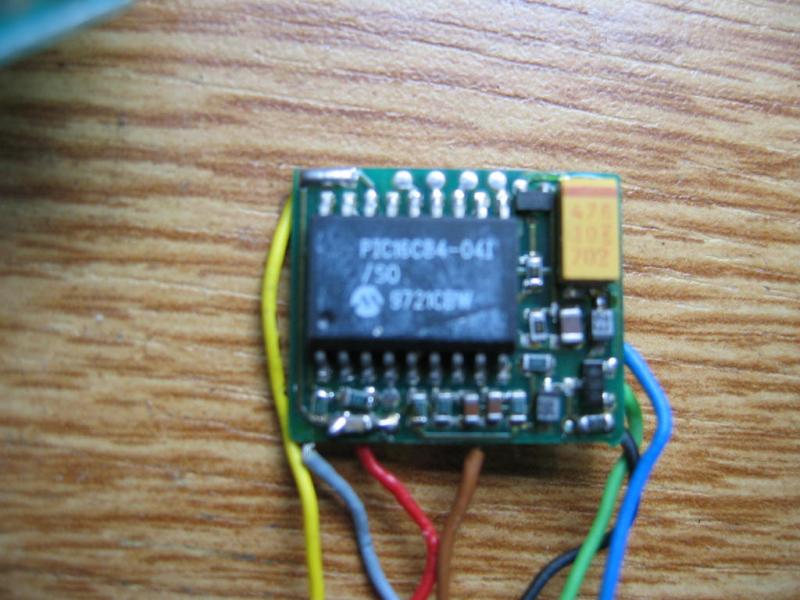

Wie weet welk merk decoder dit is?

De draden zijn er ooit door iemand aan gesoldeerd en ik weet niet of ik kan vertrouwen op de gebruikte kleuren. Ik wil m opnieuw gebruiken namelijk. Daarom zoek ik op internet dan het aansluitschema.

Oh ja, het is een motorola formaat decoder!

Ik hoor t graag!

[stig]

De draden zijn er ooit door iemand aan gesoldeerd en ik weet niet of ik kan vertrouwen op de gebruikte kleuren.

Het zou wel heel dom zijn om de juiste gekleurde draden te gebruiken maar die aan verkeerde pootjes te solderen... Ga d'r maar vanuit dat het goed is...

[nederbelg]

Beste,

Ik vermoed dat dit decoders zijn van Trein elektronica uit helmond.

MvG

Dave

[René]

Als ik het zo bekijk lijken de draden wel juist.
Rood en zwart voor de stroomafname (komen bij een gelijkrichter aan)
Geel en grijs (of wit) voor de frontseinen zijn angesloten in de buurt van een transistor wat ook vrij gebruikelijk is.
De resterende motoraansluitingen zitten in de buurt van de eindtrap aangesloten.

Het type is mij niet duidelijk. Ik zou zeggen een oud model delta decoder maar daarvoor kan ik de soldeereilandjes voor het adresseren niet vinden.

[Robbert]

Lijkt wel een beetje op die decoders die ooit op Marktplaats.nl hebben gestaan voor €15,-. Zelfbouw was dat  :-|

Groetjes,

Robbert

[ronnie]

Bedankt voor jullie reacties tot nu toe!

De kleuren, welke waar te gebruiken?

[Klaas Zondervan]

De kleuren, welke waar te gebruiken?

http://www.morop.org/de/normes/nem650_d.pdf
pagina 3.

[ronnie]

De genoemde kleuren komen niet overeen met de kleuren gebruikt op mijn decoder.

[Rieks]

Het lijkt wel een beetje op een tams decoder http://www.tams-online.de/htmls/aktuell.html

[Wim55]

Misschien wel een beetje heel erg veel??
Een LD-W-1 misschien?

Kijk maar eens een keer in de catalogus van Conrad.. (ook op internet)
daar staan veel plaatjes in van decoders
vooral van Tams...
succes
Wim

[henk]

Het zijn de kleuren die Märklin altijd heeft gebruikt. Rood voor de sleper, bruin voor massa, blauw, groen en zwart voor de motor en geel en grijs voor de verlichting.

[KNed]

Misschien een rare vraag maar weet je wel zeker dat dit een decoder is? Is het niet zo'n stukje electronica in een analoge Marklin loc voor het schakelen van de rijrichting en het aansturen van de motor?

Koen

[ronnie]

Heren, bedankt, ik ben er uit!

Het is gewoon een decoder, de draden waren inderdaad de marklinkleuren. Welke decoder het is weet ik niet. Volgens mij is het geen Tams. Hij komt in ieder geval niet overeen met de foto's van de Tams die ik gezien heb.

Hoe dan ook, de loc rijdt en de verlichting doet het.

Nogmaals bedankt voor jullie reacties en acties!

[RoSoft]

De genoemde kleuren komen niet overeen met de kleuren gebruikt op mijn decoder.

Te laat.

[henk]

Je denkt inderdaad al gauw aan Tams, maar ik geloof het toch niet. Het is niet de huidige versie van de LD-W-1 en de oude versie had zo'n typische PIC met alle aansluitingen aan één kant.
