digirails locomotive lighting programmeren

[RolfKeijzer]

Vandaag een lichtstrip digirails DR80010 locomotive lighting ingebouwd in een Artitec plan W. De lichtstrip werkt prima met de standaard instellingen. Vervolgens probeer ik deze te programmeren met een Fleischmann Twin-center. Je moet toch een ander adres toevoegen en het TL-effect instellen. Dus box in de programmeermode, rijtuig op het programmeerspoor en naar CV-programmeren.

Echter het lukt niet om de strip te programmeren.  Er verschijnt een foutmelding 'CV-prog.: fout'.
Ook nadat alle functies zijn uitgezet voor het programmeren, zoals in de gebuiksaanwijzing staat te lezen.

Heeft iemand ervaring met deze combinatie en kan mij een hint geven?

[roy1986]

Kan zijn dat hij hemniet kan vinden

Probeer er een gloei lampje over heen te zeten die je veel in oude treinen vind dan zou het wel kunnen.

Ik heb die zet zelf ook en ik heb er geen problemen mee gehad.

Kijk deze filmpje Filmpje

[santerdam]

Helaas heb ik geen ervaring, maar mogelijk heb ik wel een hint.

Al wat langere tijd geleden heb ik eens berichten gelezen met een vergelijkbaar probleem. Toen werd geadviseerd het programmeerspoor te voorzien van een weerstandje. Het had iets te maken met het 'kunstmatig' creeeren van stroomverbruik, waardoor de Twin 'ziet' dat er een decoder op het prog.spoor staat.
(Ik heb niet alle details onthouden omdat voor mij dit probleem niet speelt)

Sander

[br194]

Rolf,

Het lijk er inderdaad op dat de totale verlichtingset niet genoeg stroom verbruikt om een terugmelding te genereren naar de centrale.
De oplossing staat hier al boven vermeld.
Begin met een weerstand van ca 600 ohm over het programeerspoor en probeer het dan nog eens.
Je kunt de waarde tot 100 okm verlagen.
Tussen deze waarde zal de lichtstroip waarschijnlijk wel goed reageren.
De detectiestroom moet ongeveer 50 a 60 mA bedragen en de lichtstip verbruikt minder.

Willem

[roy1986]

Of als je er 2 hebt doe je er 2 tegelijk programeren.

Deed ik ook na me 2e die ik deed,
Maar ik deed het toen met de IB1

Uitlezen kun je beter 1 gebruiken.

M.v.g Roy

[RolfKeijzer]

Als ik de lichtstrip van de programmeerrails haal, krijg ik een andere foutmelding bij programmeren: 'gn lok'.
Dus de twin-center ziet de decoder wel. Toch even het weerstandje geprobeerd. van 600 ohm en naar beneden tot 100 ohm blijft ik dezelfde foutmelding krijgen.

Helaas dus geen oplossing.

Rolf

[Karst Drenth]

Heb je ook de antiknipper elko aangesloten ??

Zo ja, deze verwijderen voor het programmeren... de TC ziet dat als kortsluiting...

Grtzz,

Karst

[RolfKeijzer]

ok, ga ik proberen! Dit staat nergens in de handleiding. betekent ook dat je niet kan herprogrammeren zonder te solderen.

[Karst Drenth]

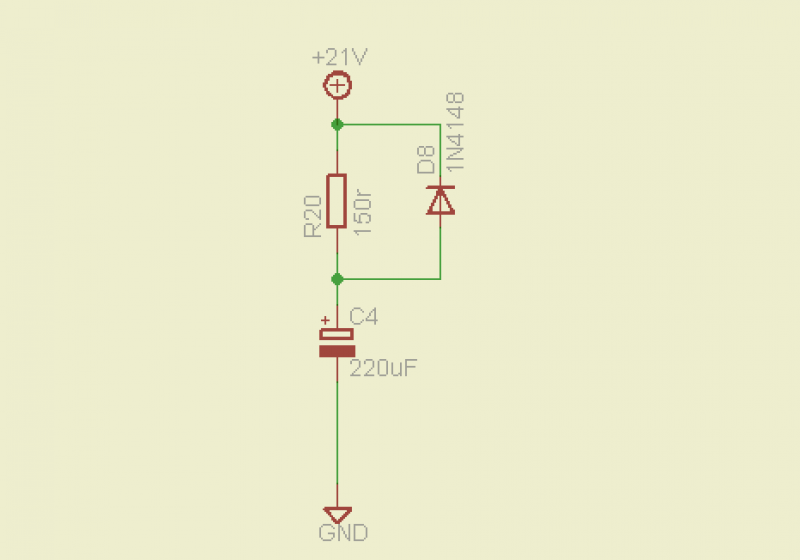

De Lighting is ontworpen om te kunnen werken zonder deze condensaor. Heeft een antiknipper aan boord Mocht hij bij jouw knipperen, zet ik hier even een aansluit methode neer die wel werkt. Heel simpel met 1 weerstand en 1 diode

Grtzz,

Karst

[RolfKeijzer]

Bedankt Karst, nu programmeert hij prima! Ik ga eerst wel proefrijden zonder elco.

Probleem is opgelost, iedereen die gereageerd heeft ook bedankt.
Nu de volgende plan W

[Karst Drenth]

Hoi,

Bij deze als het nodig mocht zijn



Grtzz,

Karst

[RolfKeijzer]

Overigens, programmeren lukt nu wel, maar uitlezen van CV's niet. Is minder belangrijk, maar wel apart.

Eerst maar proefrijden, en dan kijken of ik de weerstand en diode oplossing nodig heb. Ik vraag me overigens wel af, waarom deze niet al op de print zitten; in SMD is dat heel compact.

Rolf

[RolfKeijzer]

Na proefrijden valt het knipperen door stroomonderbrekingen erg mee; ik laat de elco definitief weg.
