Aansluiten op relais

[everh003]

Hallo,

ik heb dit relais, http://www2.conrad.nl/goto.php?artikel=504384 en wil daar een conrad wisselmotor op aansluiten.

Als ik op het middelste contact een draad van de wisselspanning aansluit, dan kan ik op de beide hoeken de bruine draden met diodes aansluiten van de wisselmotor.
Correct gedacht?

En de rode draad gaat naar de andere draad van de wisselspanning en word nergens op het relais aangesloten.

Heb ik de aansluiting zo goed voor me?

Jeroen

[eenop87]

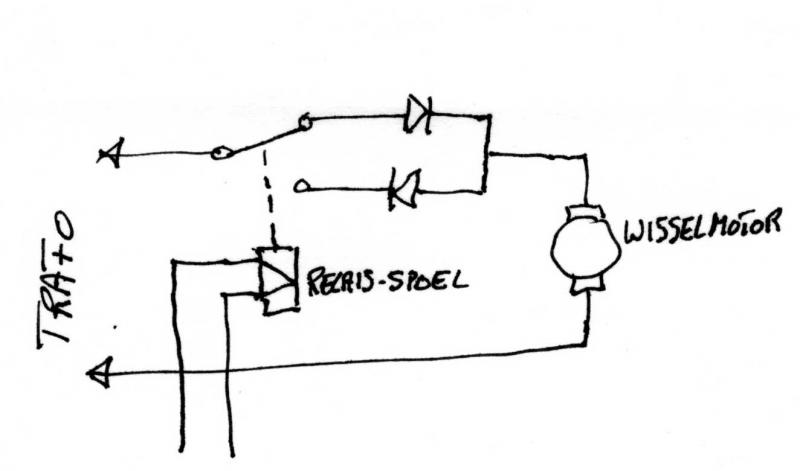

Ik denk dat je dit bedoelt, maar verder is het mij volstrekt onduidelijk wat je er mee wilt.



Gerrit

[Klaas Zondervan]

Ik begrijp niet wat je bedoelt met "beide hoeken".
De contacten zitten niet allemaal op de hoeken.
Bovendien is de info bij Conrad tegenstrijdig. Op de foto en het datablad staat een relais met twee wisselcontacten afgebeeld. Maar in de tekst staat 1-polig omschakelcontact.

Als je bedoelt wat Gerrit heeft getekend, dan is het antwoord op je vraag: ja.

[everh003]

Met beide hoeken bedoeld ik als volgt:

Je hebt twee punten waar je gelijkstroom aansluit voor de relais spoel, en vervolgens  zitten er ook 6 contacten waar je wisselstroom kan aansluiten.
De middelste daarvan is het wisselcontact, en die links en rechts daarvan, zijn degen die ik bedoel met hoeken.

Maar het schema van Gerrit is wat ik bedoelde.

De werking van het relais was anders dan ik had verwacht, omdat ik me niet had gerealiseerd dat de contacten over de breedte van het relais zijn doorverbonden, en dus bij het testen gaf het niet de gewenste resultaten.

Daarom zocht ik bevestiging, dus nu kan ik weer verder.


Jeroen

[Swiss_fan]

Hetgeen jij wisselcontact noemt, wordt normaal gesproken moederkontakt genoemd of in het engels common.
Het geheel (inclusief maak en verbreekkontakt) wordt wisselkontakt genoemd.

[Klaas Zondervan]

De werking van het relais was anders dan ik had verwacht, omdat ik me niet had gerealiseerd dat de contacten over de breedte van het relais zijn doorverbonden, en dus bij het testen gaf het niet de gewenste resultaten.

Oja, nu zie ik het ook. Elke aansluiting van het contact heeft 2 pootjes. Zo'n constructie kende ik nog niet.
